Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV là dòng biến tần lưu trữ năng lượng của SolaX, được thiết kế để kết hợp với hệ thống điện mặt trời và pin lưu trữ. Để hệ thống hoạt động ổn định, an toàn và đúng chức năng, việc lắp đặt và cài đặt ban đầu cần được thực hiện đúng theo hướng dẫn kỹ thuật.

Trong bài viết này, Prosolar chia sẻ lại hướng dẫn lắp đặt X1-Lite-LV theo tài liệu kỹ thuật của SolaX Vietnam, giúp kỹ thuật viên và khách hàng có cái nhìn dễ hiểu hơn về quy trình thực hiện thực tế.

Lưu ý: Nội dung dưới đây mang tính hướng dẫn tham khảo. Khi thi công thực tế, cần ưu tiên tài liệu kỹ thuật chính thức và thực hiện bởi người có chuyên môn về điện.

1. Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV là gì?

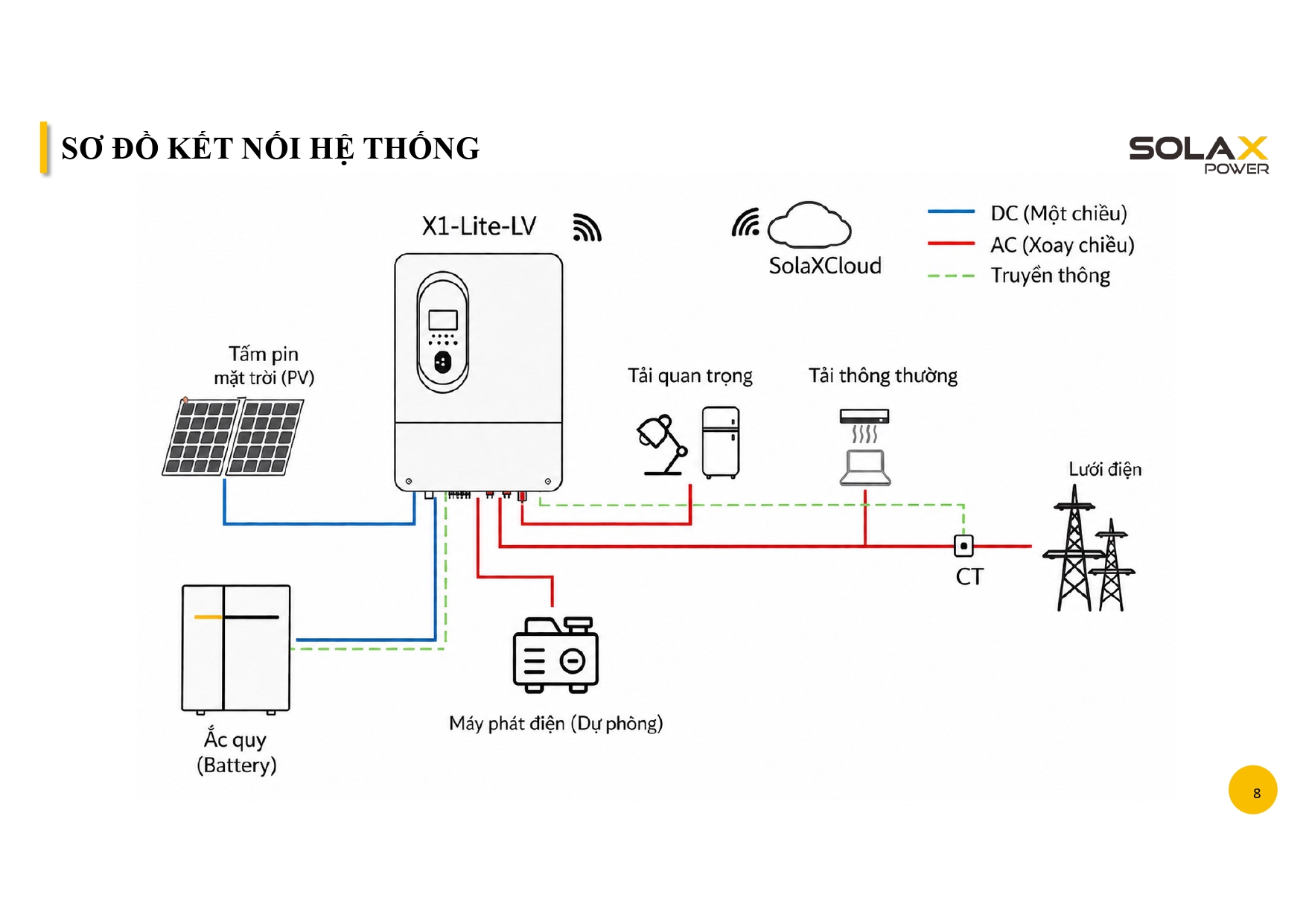

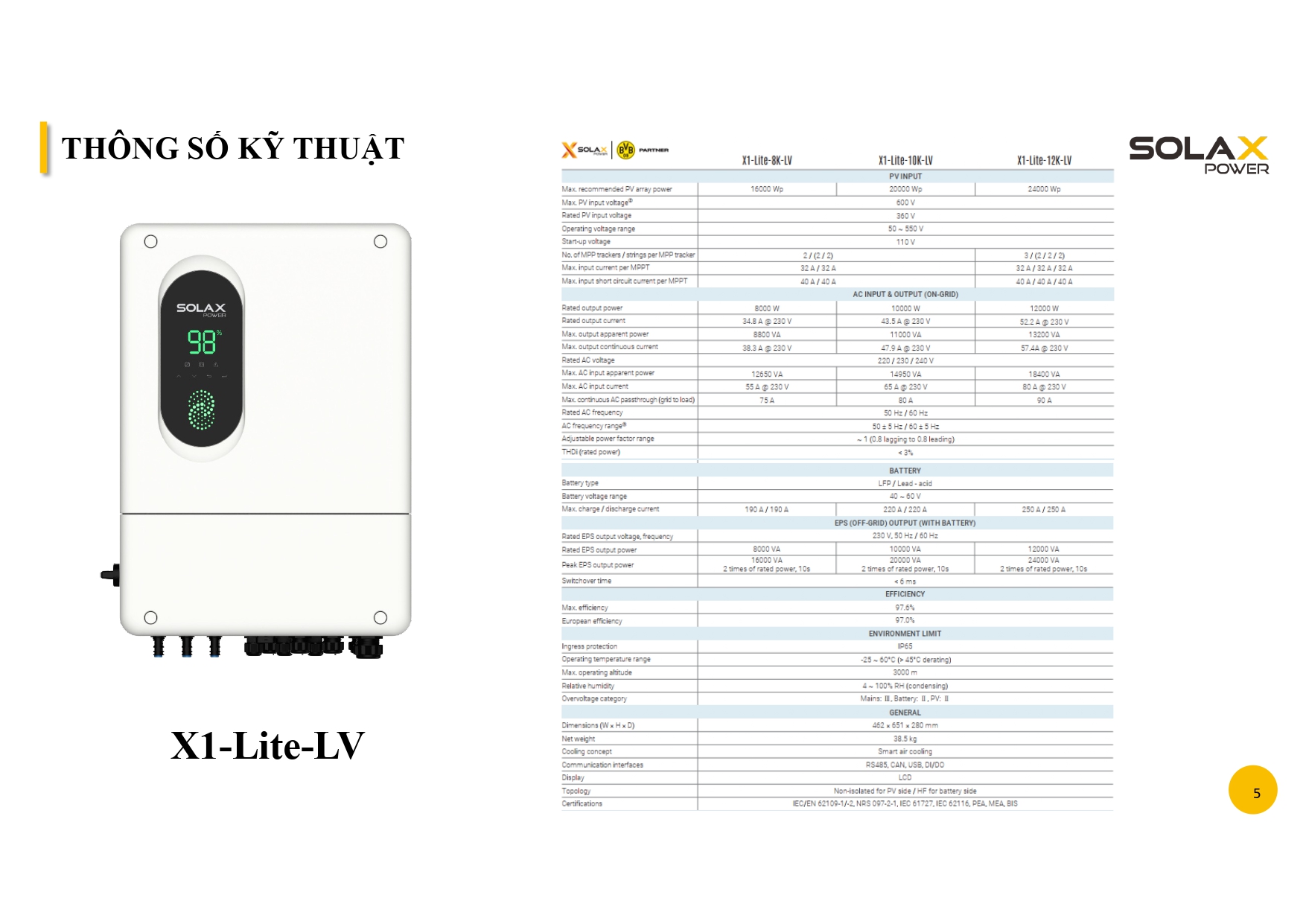

Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV là dòng inverter lưu trữ năng lượng với các phiên bản 8kW, 10kW và 12kW. Tài liệu hướng dẫn của SolaX chia quá trình thực hiện thành hai phần chính:

• Hướng dẫn lắp đặt.
• Hướng dẫn cài đặt.

Đây cũng là hai bước quan trọng để đưa inverter vào vận hành đúng cách.

Với một hệ thống điện mặt trời có lưu trữ, không chỉ đơn giản là treo inverter lên tường rồi đấu dây. Vị trí lắp đặt, cáp điện, kết nối PV, Battery, GRID, EPS, CT và các thông số vận hành đều cần được kiểm tra cẩn thận.

2. Chuẩn bị trước khi lắp đặt Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV

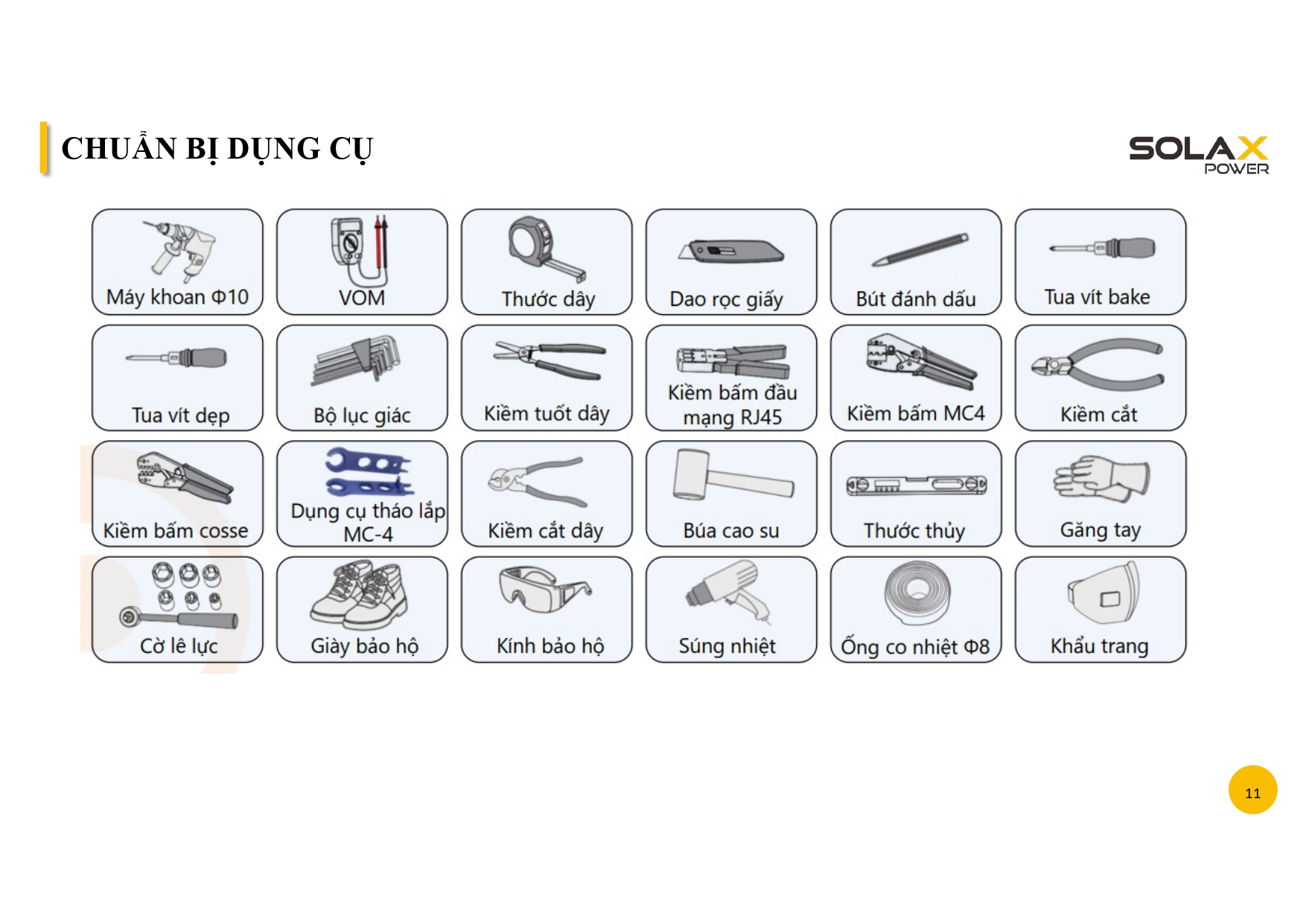

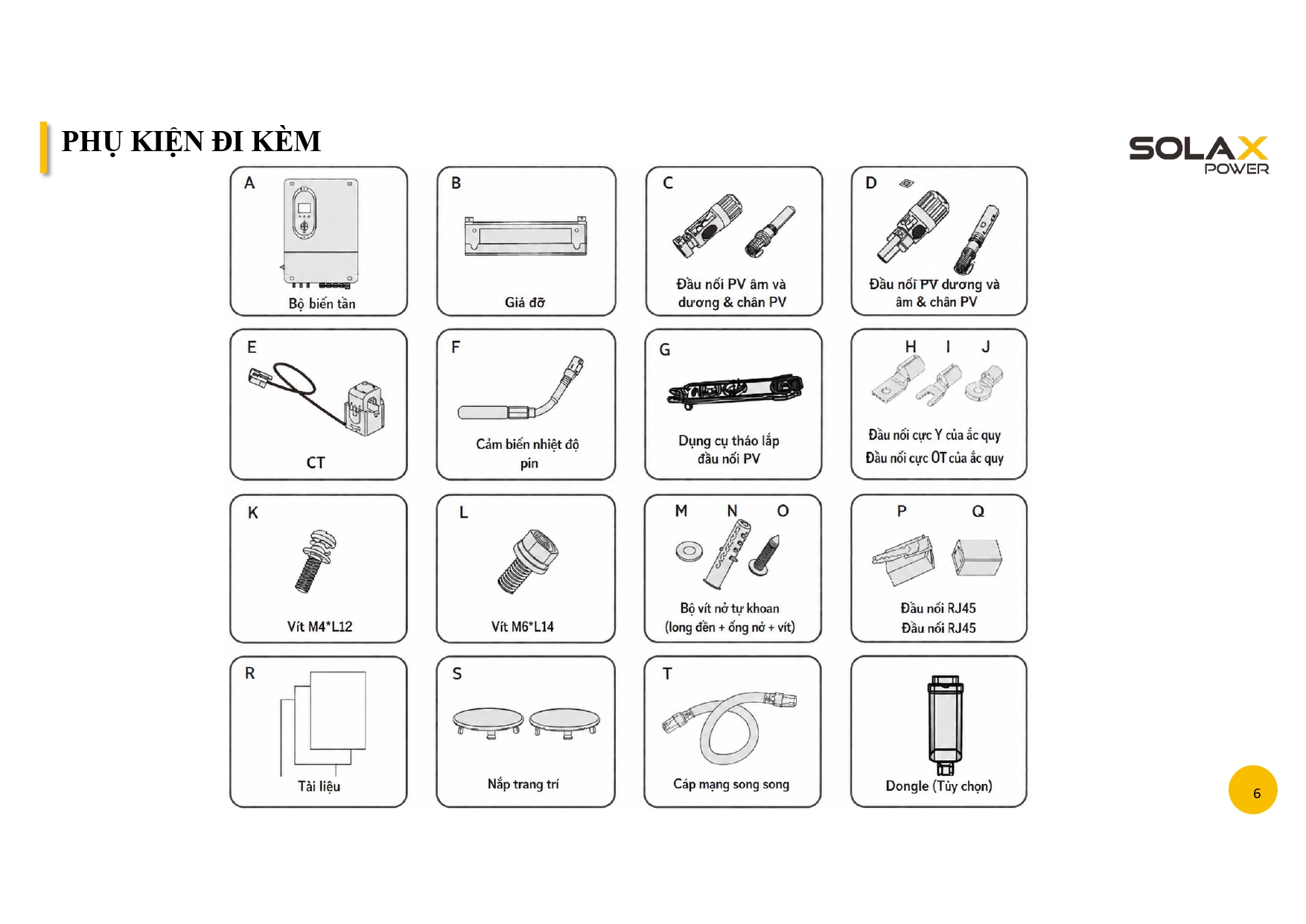

Trước khi bắt đầu, cần chuẩn bị đầy đủ dụng cụ và kiểm tra vị trí lắp đặt.

Theo tài liệu, quy trình lắp đặt gồm các bước chính như:

1. Xác định vị trí.
2. Cố định giá đỡ.
3. Treo inverter.
4. Kết nối tiếp địa PE.
5. Kết nối GRID, EPS, GEN.
6. Kết nối cáp DC.
7. Kết nối Battery.
8. Kết nối truyền thông Battery.
9. Lắp CT.
10. Lắp module giám sát.
11. Khởi động hệ thống.

Việc chuẩn bị kỹ ngay từ đầu sẽ giúp quá trình thi công nhanh hơn và hạn chế những lỗi phát sinh trong quá trình đấu nối.

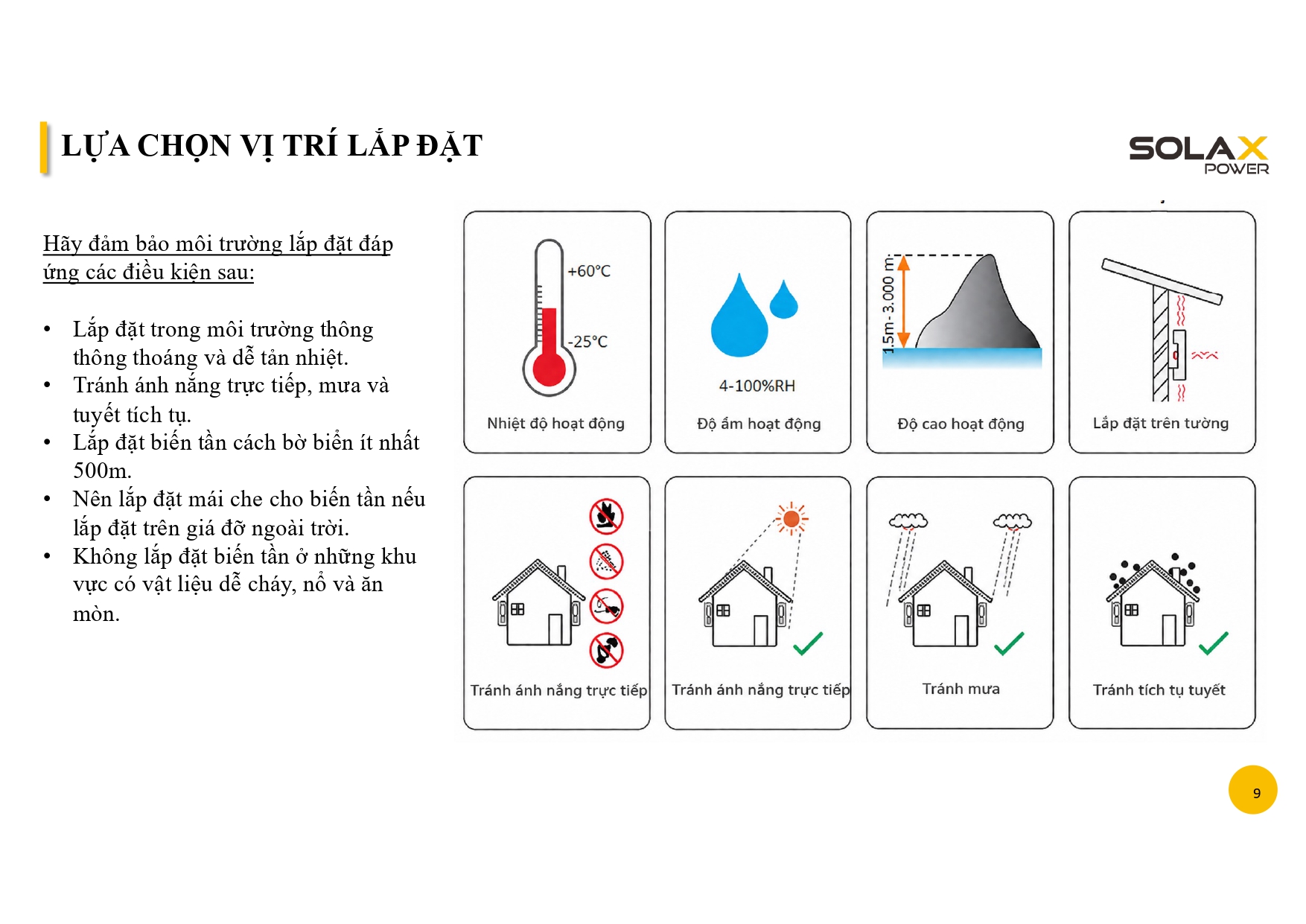

3. Lựa chọn vị trí lắp đặt Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV

Đây là bước nhiều người thường bỏ qua nhưng lại ảnh hưởng trực tiếp đến độ ổn định của inverter.

Theo hướng dẫn của SolaX, vị trí lắp đặt cần đáp ứng các yêu cầu:

• Môi trường thông thoáng, dễ tản nhiệt.
• Tránh ánh nắng trực tiếp.
• Tránh mưa và tuyết tích tụ.
• Nếu lắp đặt trên giá đỡ ngoài trời, nên có mái che.
• Không lắp đặt ở khu vực có vật liệu dễ cháy, nổ hoặc ăn mòn.
• Khoảng cách từ biến tần đến bờ biển tối thiểu 500 m.

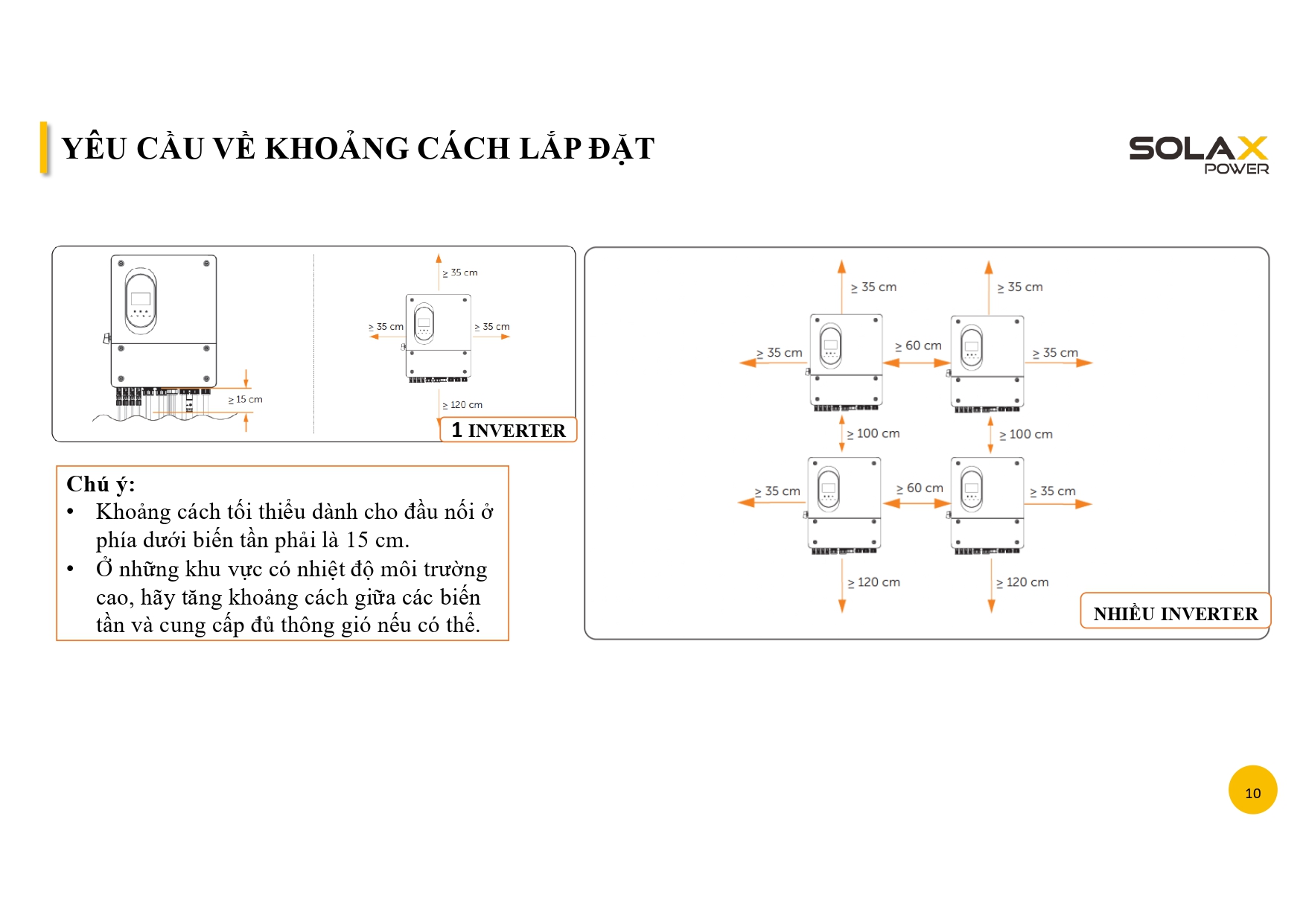

Khoảng cách xung quanh inverter

Không gian xung quanh inverter cũng cần được đảm bảo để thuận tiện cho việc tản nhiệt và bảo trì.

Đặc biệt, khoảng cách tối thiểu dành cho đầu nối phía dưới biến tần là 15 cm. Với những khu vực có nhiệt độ môi trường cao, cần tăng khoảng cách giữa các inverter và đảm bảo thông gió tốt.

Kinh nghiệm thực tế: Khi khảo sát công trình, Prosolar thường ưu tiên vị trí vừa thoáng vừa thuận tiện cho việc kiểm tra sau này. Một hệ thống tốt không chỉ cần chạy ổn định hôm nay mà còn phải dễ bảo trì trong nhiều năm sử dụng.

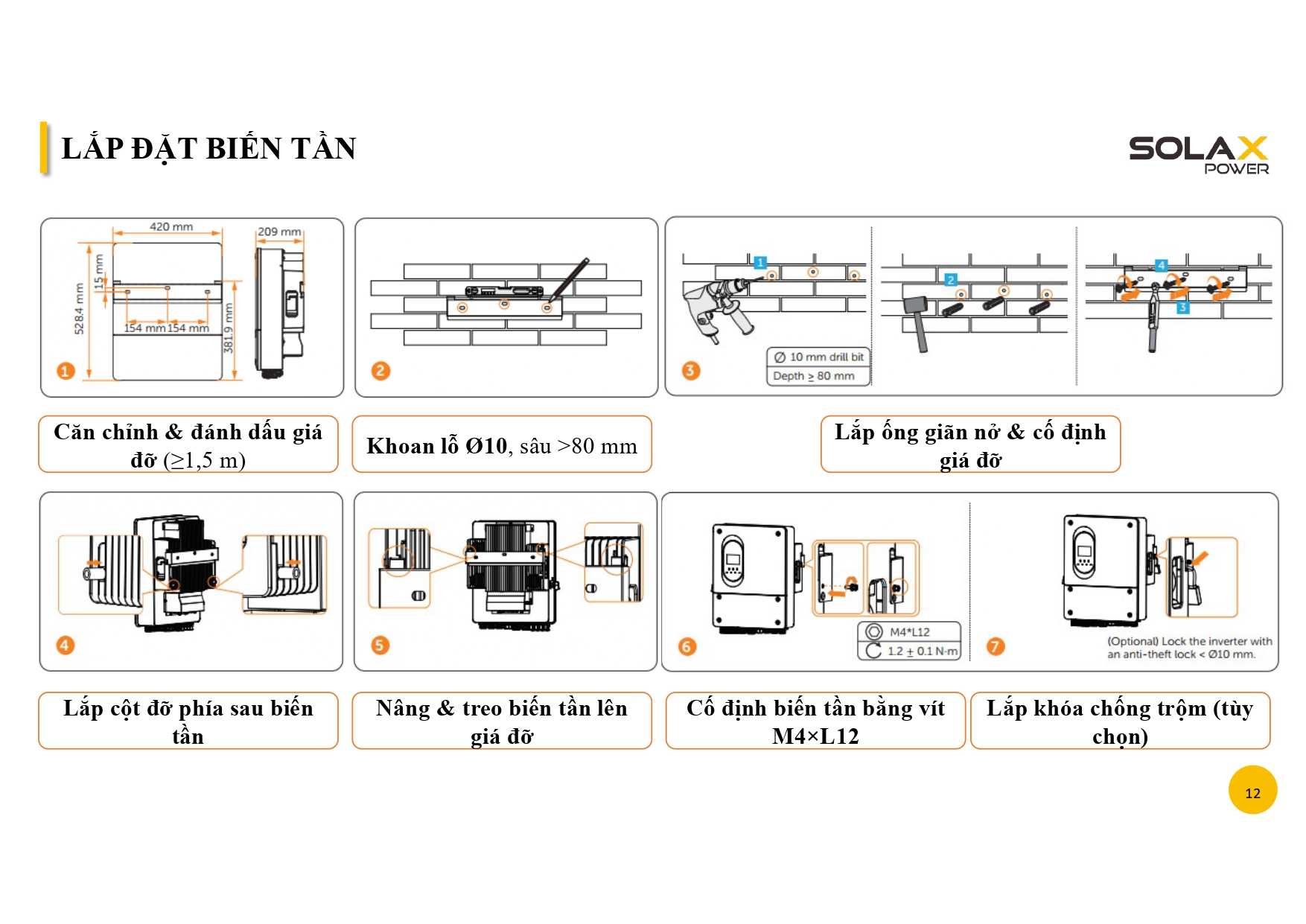

4. Cách treo và cố định inverter Biến tần Hybrid 1 pha áp thấp SolaX X1-Lite-LV

Sau khi xác định được vị trí, tiến hành lắp giá đỡ.

Quy trình theo tài liệu gồm:

• Căn chỉnh và đánh dấu giá đỡ.
• Khoan lỗ Ø10, sâu >80 mm.
• Lắp ống giãn nở và cố định giá đỡ.
• Lắp cột đỡ phía sau inverter.
• Nâng và treo inverter lên giá đỡ.
• Cố định inverter bằng vít M4×L12.
• Có thể lắp khóa chống trộm nếu cần.

Khi thao tác, cần đảm bảo inverter được cố định chắc chắn, không bị nghiêng hoặc rung lắc.

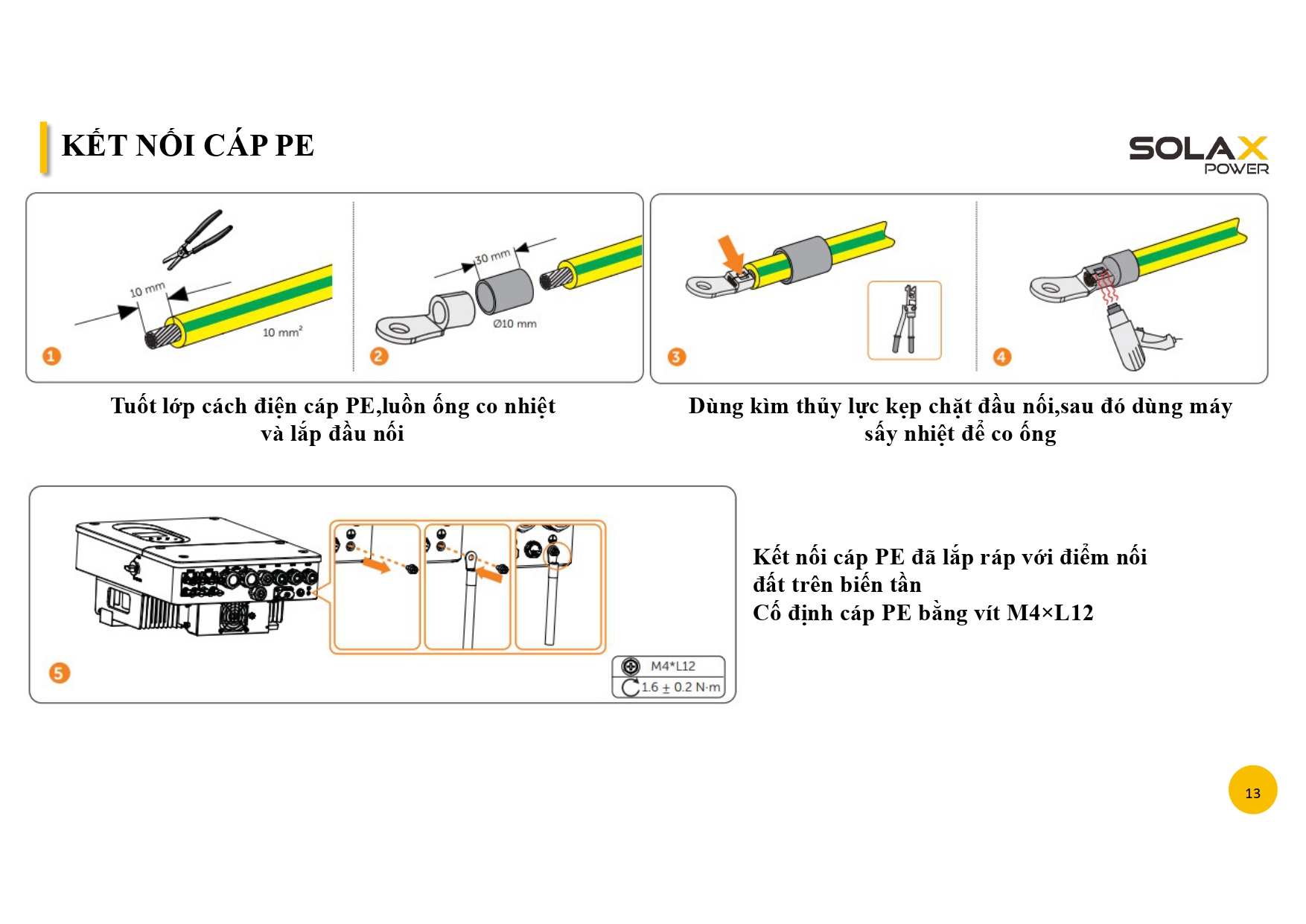

5. Kết nối tiếp địa PE

Tiếp địa là phần không nên làm qua loa khi lắp đặt hệ thống điện mặt trời.

Theo tài liệu X1-Lite-LV, quy trình kết nối cáp PE gồm:

1. Tuốt lớp cách điện của cáp PE.
2. Luồn ống co nhiệt.
3. Lắp đầu nối.
4. Dùng kìm thủy lực kẹp chặt đầu nối.
5. Dùng máy sấy nhiệt để cố định ống co.
6. Kết nối cáp PE với điểm nối đất trên inverter.
7. Cố định bằng vít M4×L12.

Đây là bước quan trọng để đảm bảo an toàn điện cho thiết bị và hệ thống.

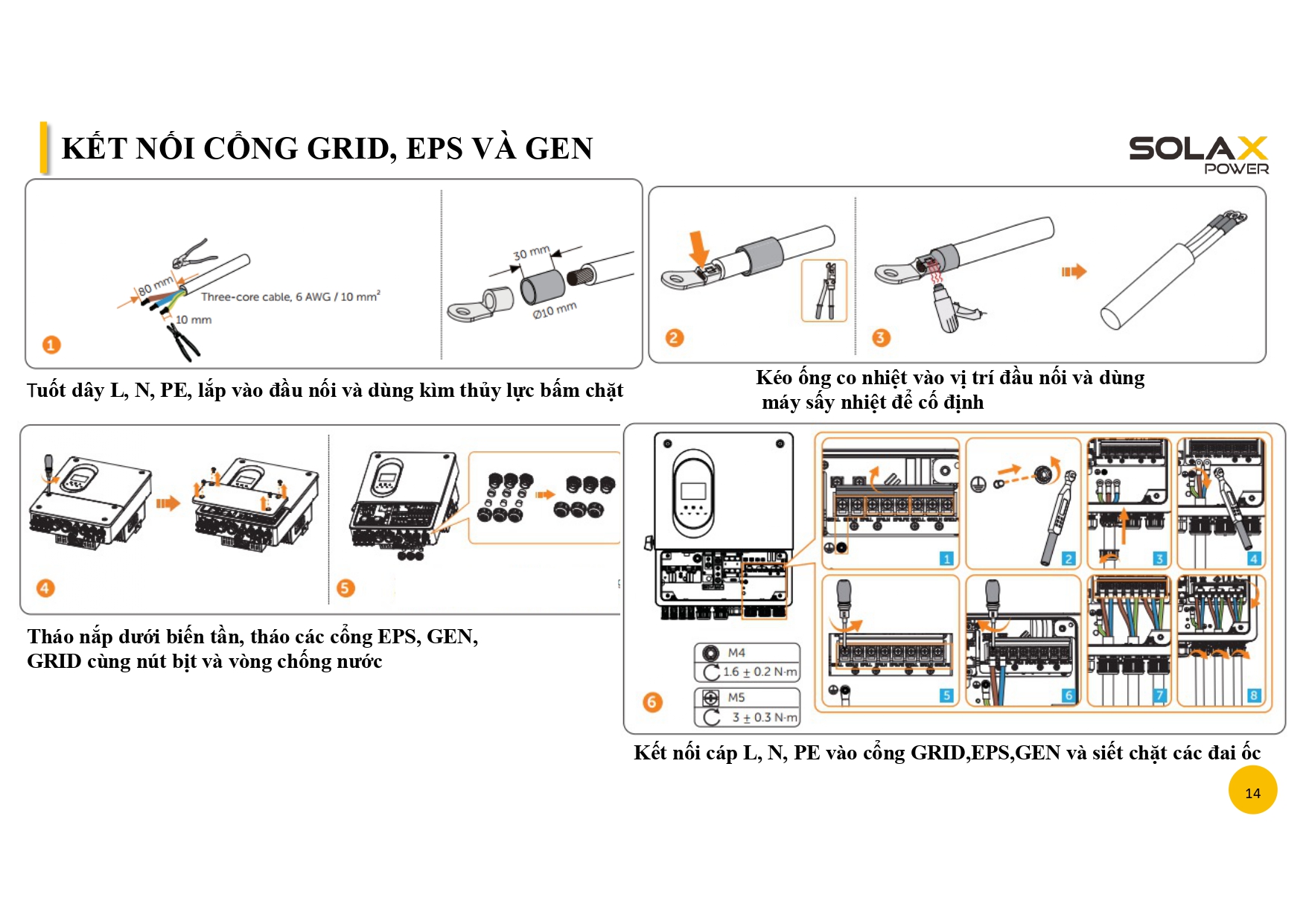

6. Kết nối GRID, EPS và GEN

X1-Lite-LV có các khu vực kết nối dành cho GRID, EPS và GEN.

Khi đấu nối, tài liệu hướng dẫn yêu cầu:

• Tuốt dây L, N, PE.
• Lắp dây vào đầu nối và dùng kìm thủy lực bấm chặt.
• Tháo nắp dưới inverter.
• Tháo các cổng EPS, GEN, GRID cùng nút bịt và vòng chống nước.
• Đưa ống co nhiệt vào vị trí đầu nối.
• Kết nối các dây L, N, PE vào đúng cổng.
• Siết chặt các đai ốc.

Quan trọng: Không nên đấu dây theo phỏng đoán. Cần đối chiếu đúng sơ đồ và ký hiệu trên thiết bị trước khi cấp điện.

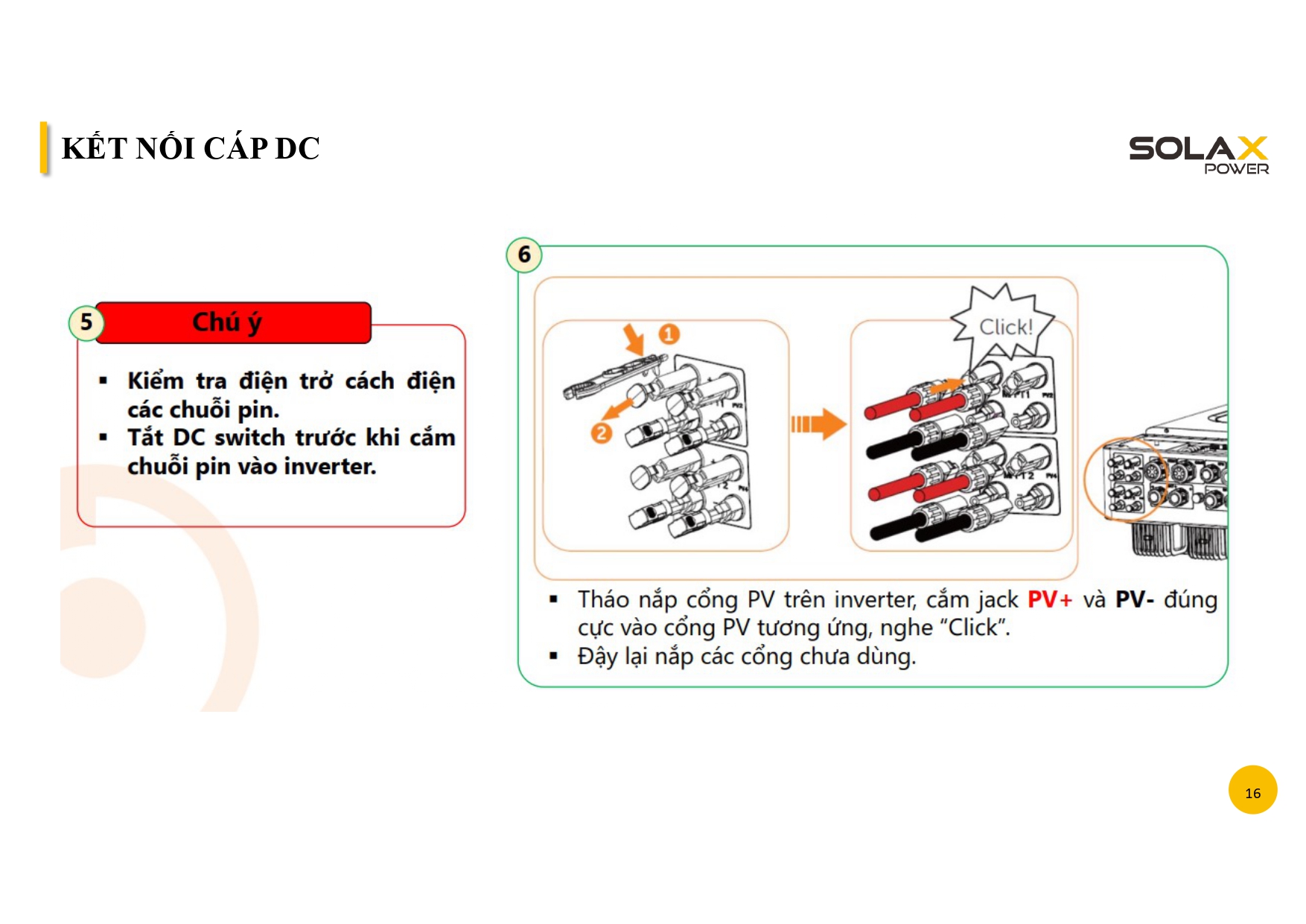

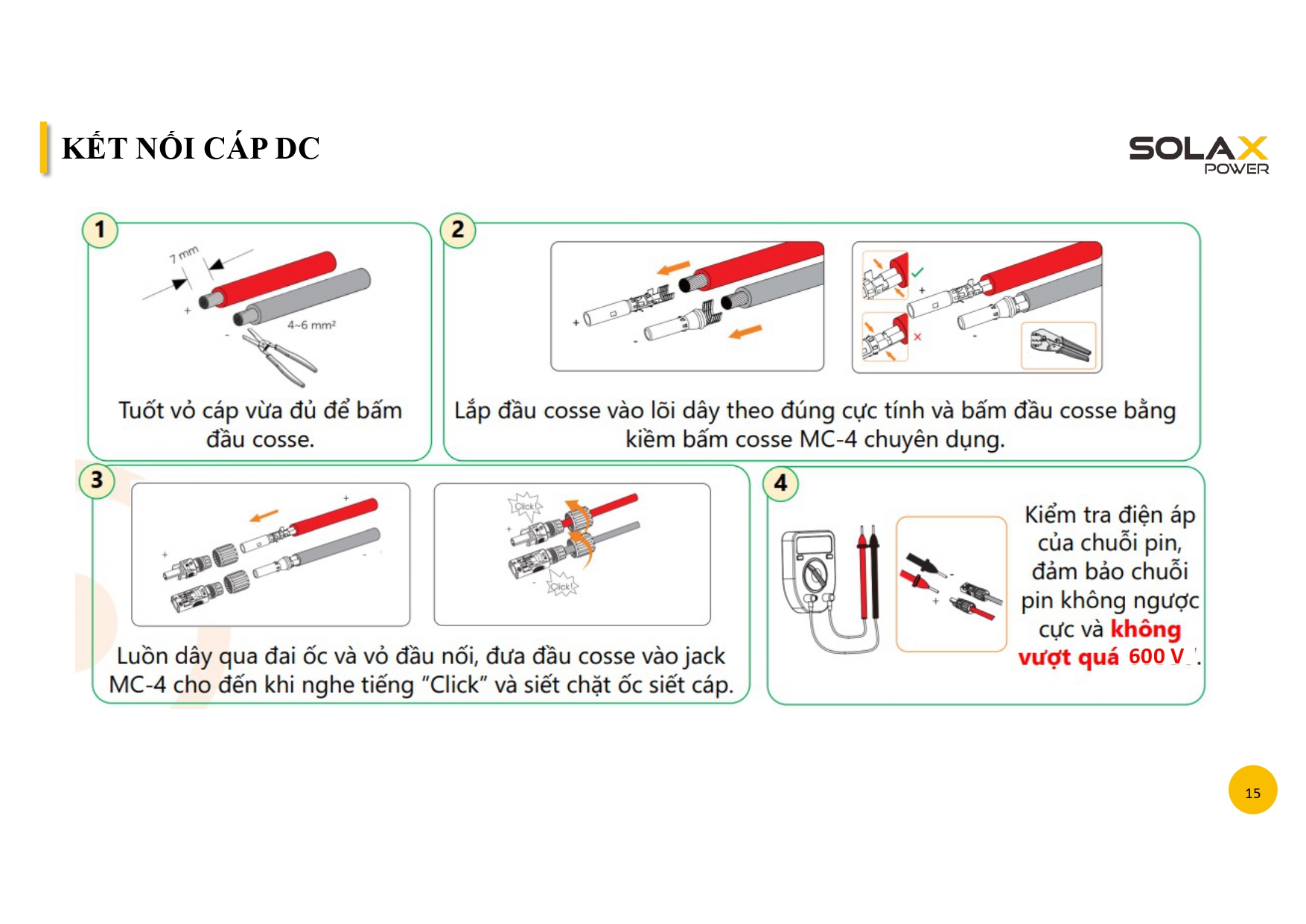

7. Kết nối cáp DC từ hệ thống pin mặt trời

Sau khi hoàn thành phần AC, tiến hành kết nối cáp DC từ hệ thống PV.

Tài liệu hướng dẫn dành riêng các phần cho kết nối cáp DC, trong đó thể hiện mức điện áp liên quan đến kết nối PV là 600 V.

Đây là phần đấu nối có điện áp DC cao, vì vậy cần đặc biệt chú ý:

• Kiểm tra đúng cực tính.
• Kiểm tra điện áp trước khi đấu nối.
• Đảm bảo đầu nối DC được lắp chắc chắn.
• Không thao tác khi hệ thống đang ở trạng thái có điện.

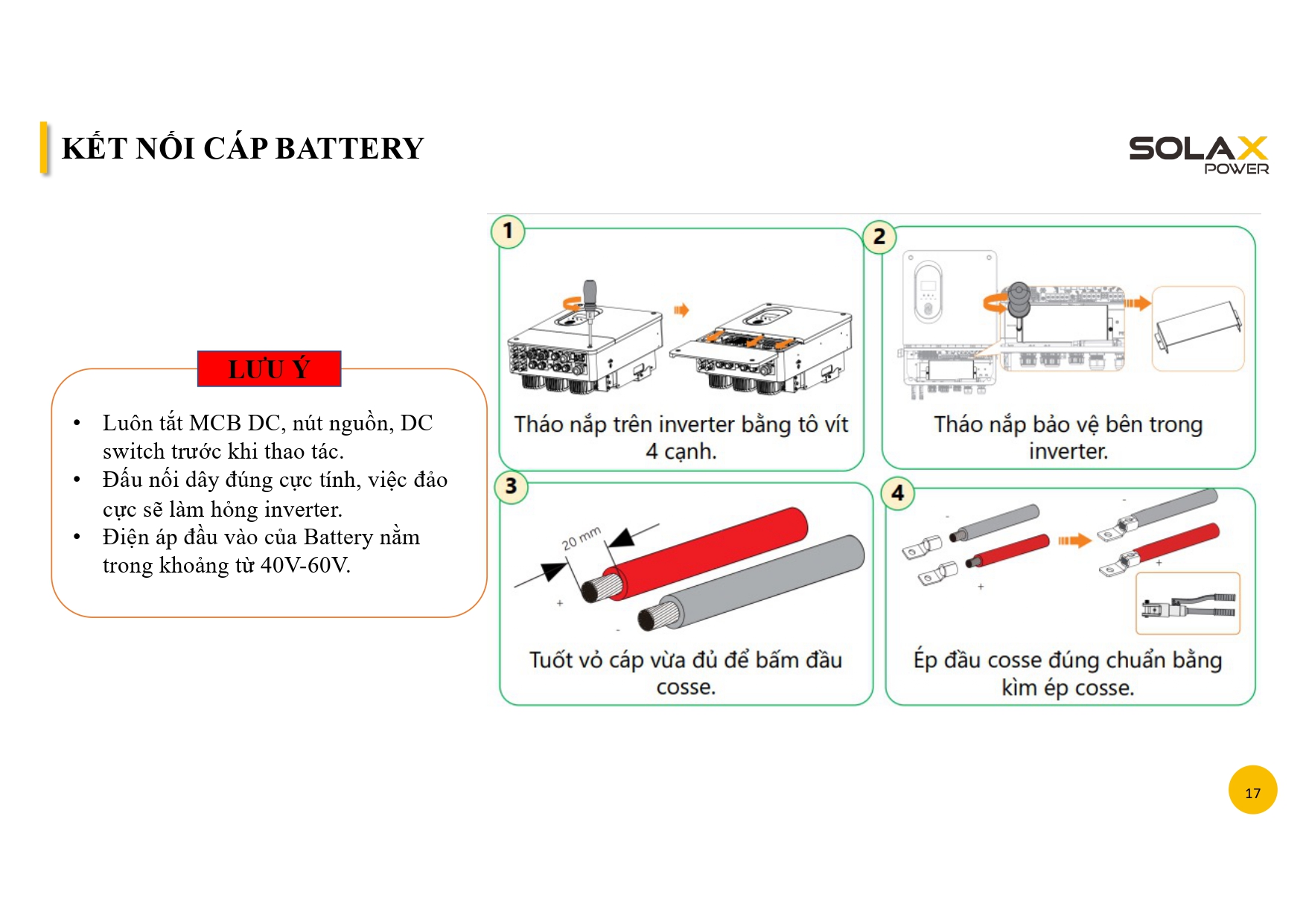

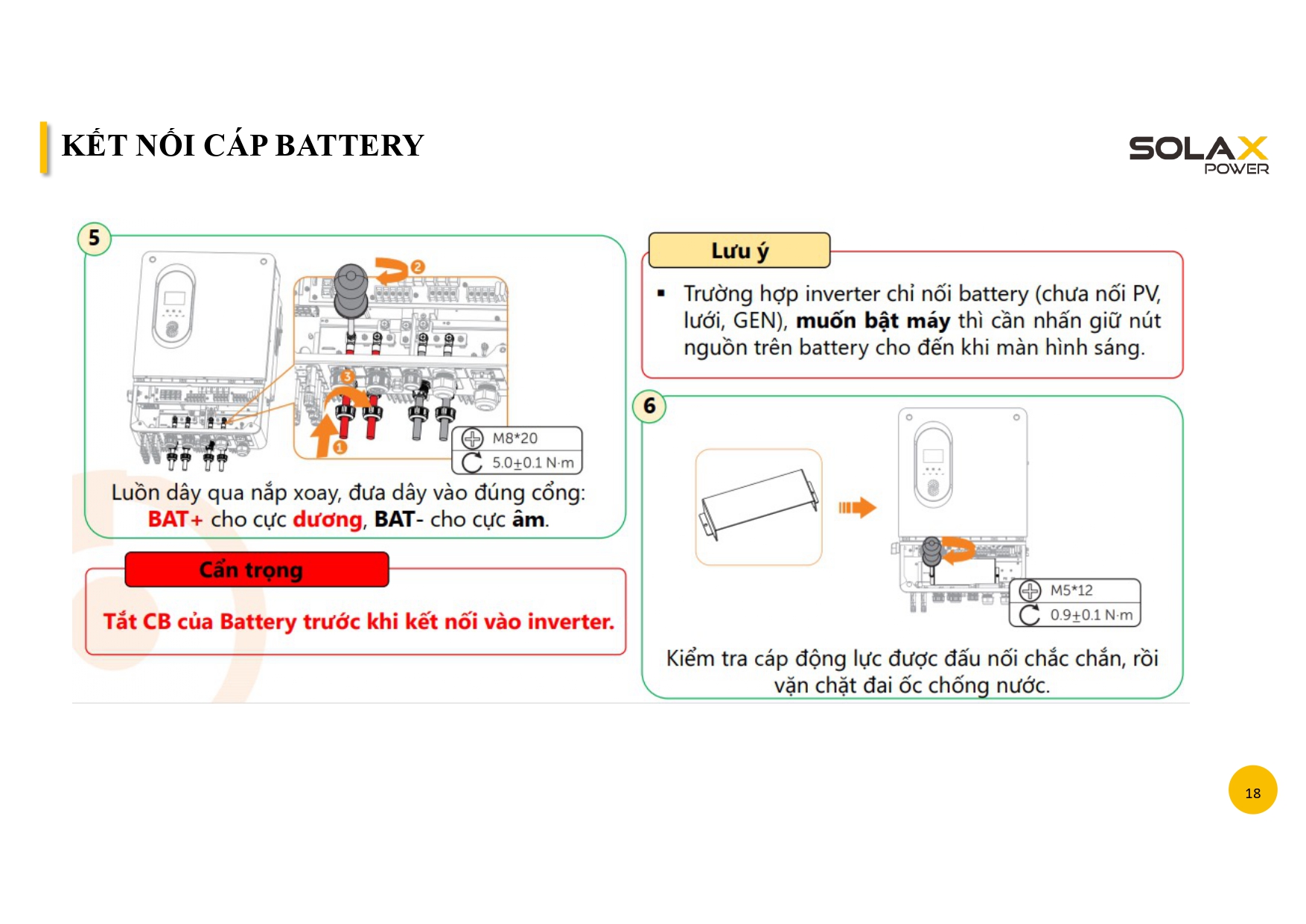

8. Kết nối Battery cho X1-Lite-LV

Đây là phần quan trọng nhất khi triển khai hệ thống lưu trữ.

Tài liệu X1-Lite-LV đưa ra một số lưu ý rõ ràng:

• Luôn tắt MCB DC, nút nguồn và DC switch trước khi thao tác.
• Đấu dây đúng cực tính.
• Đảo cực có thể làm hỏng inverter.
• Điện áp đầu vào Battery nằm trong khoảng 40V–60V.

Vì vậy, trước khi kết nối pin lưu trữ, kỹ thuật viên cần kiểm tra kỹ điện áp và cực tính của Battery.

Đây là một trong những bước mà Prosolar khuyến nghị không nên tự đấu nối nếu không có chuyên môn về điện và hệ thống lưu trữ năng lượng.

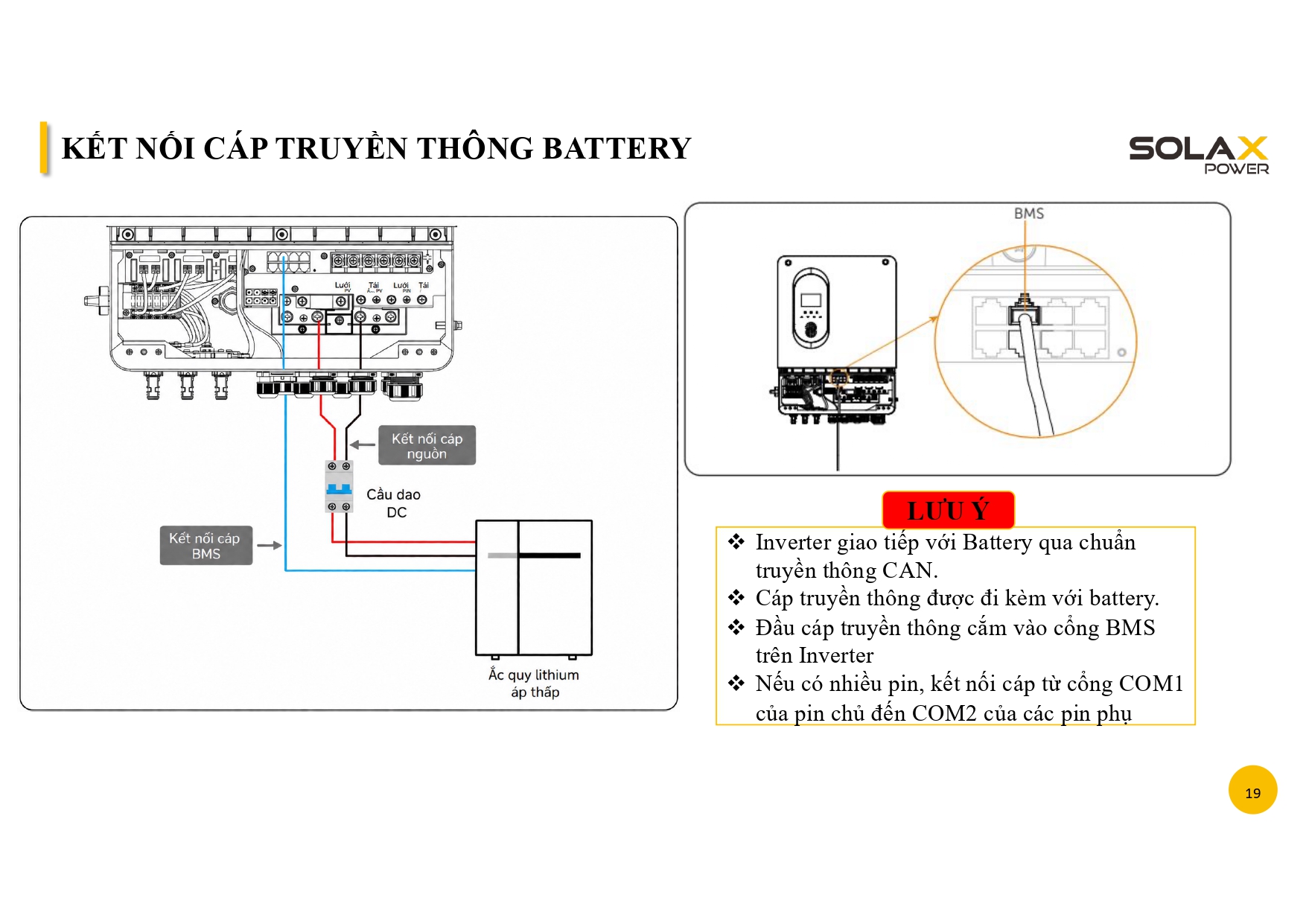

9. Kết nối truyền thông giữa Battery và inverter

Không chỉ kết nối dây nguồn, Battery còn cần giao tiếp với inverter thông qua hệ thống BMS.

Theo hướng dẫn:

• Inverter giao tiếp với Battery qua chuẩn CAN.
• Cáp truyền thông được đi kèm với Battery.
• Đầu cáp truyền thông kết nối vào cổng BMS trên inverter.
• Nếu sử dụng nhiều pin, cáp kết nối từ COM1 của pin chủ đến COM2 của các pin phụ.

Kết nối truyền thông đúng giúp inverter nhận biết trạng thái của pin và phối hợp sạc/xả phù hợp.

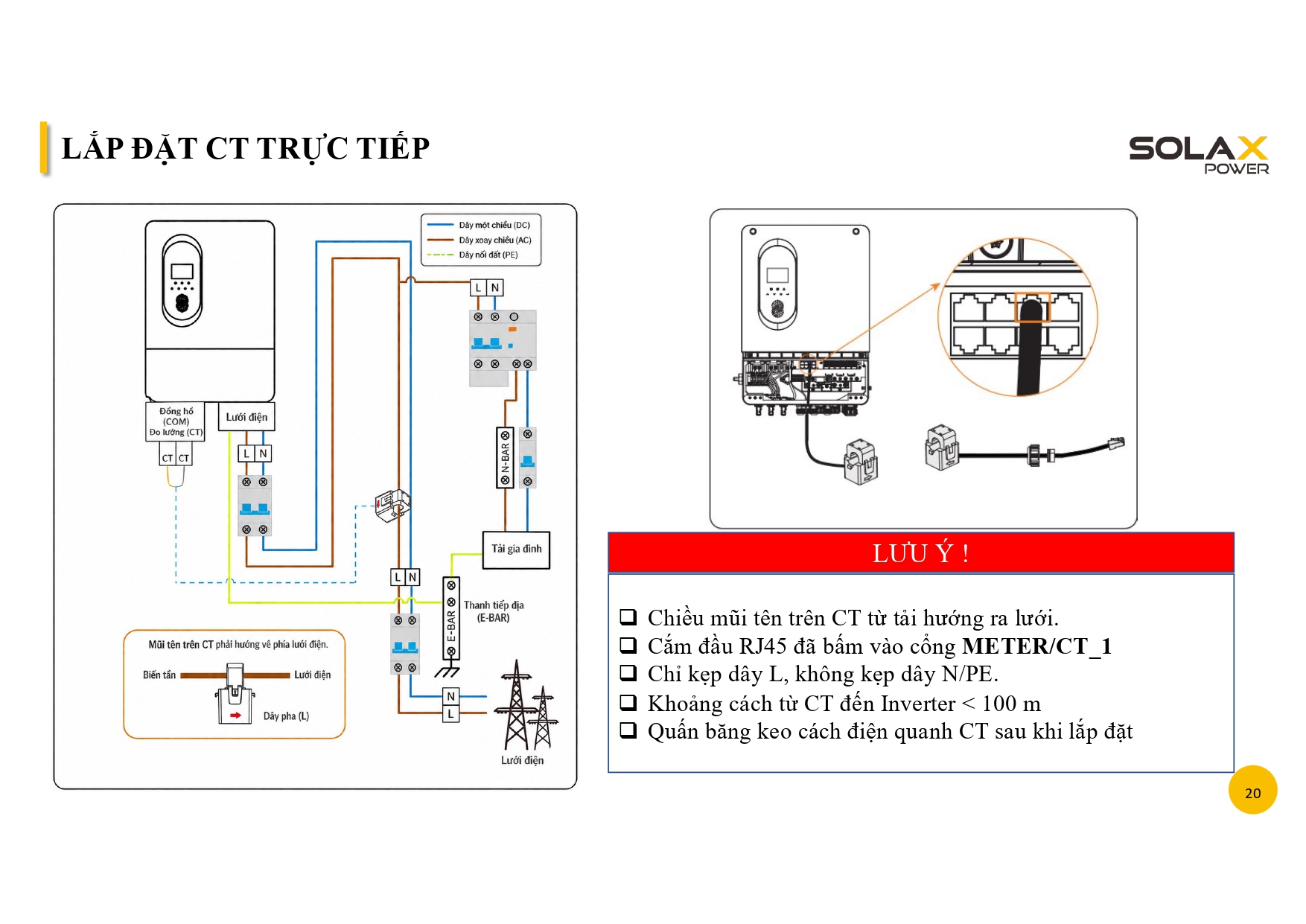

10. Lắp CT để quản lý công suất

CT là thành phần quan trọng khi hệ thống cần theo dõi dòng điện và quản lý công suất.

Khi lắp CT trực tiếp, cần chú ý:

• Mũi tên trên CT hướng từ tải ra lưới.
• Đầu RJ45 kết nối vào cổng METER/CT_1.
• Chỉ kẹp dây L, không kẹp dây N hoặc PE.
• Khoảng cách từ CT đến inverter <100 m.
• Sau khi lắp đặt, quấn băng keo cách điện quanh CT.

Nếu hướng CT không đúng, hệ thống có thể đọc sai chiều công suất. Đây là lỗi khá dễ gặp khi thi công thực tế.

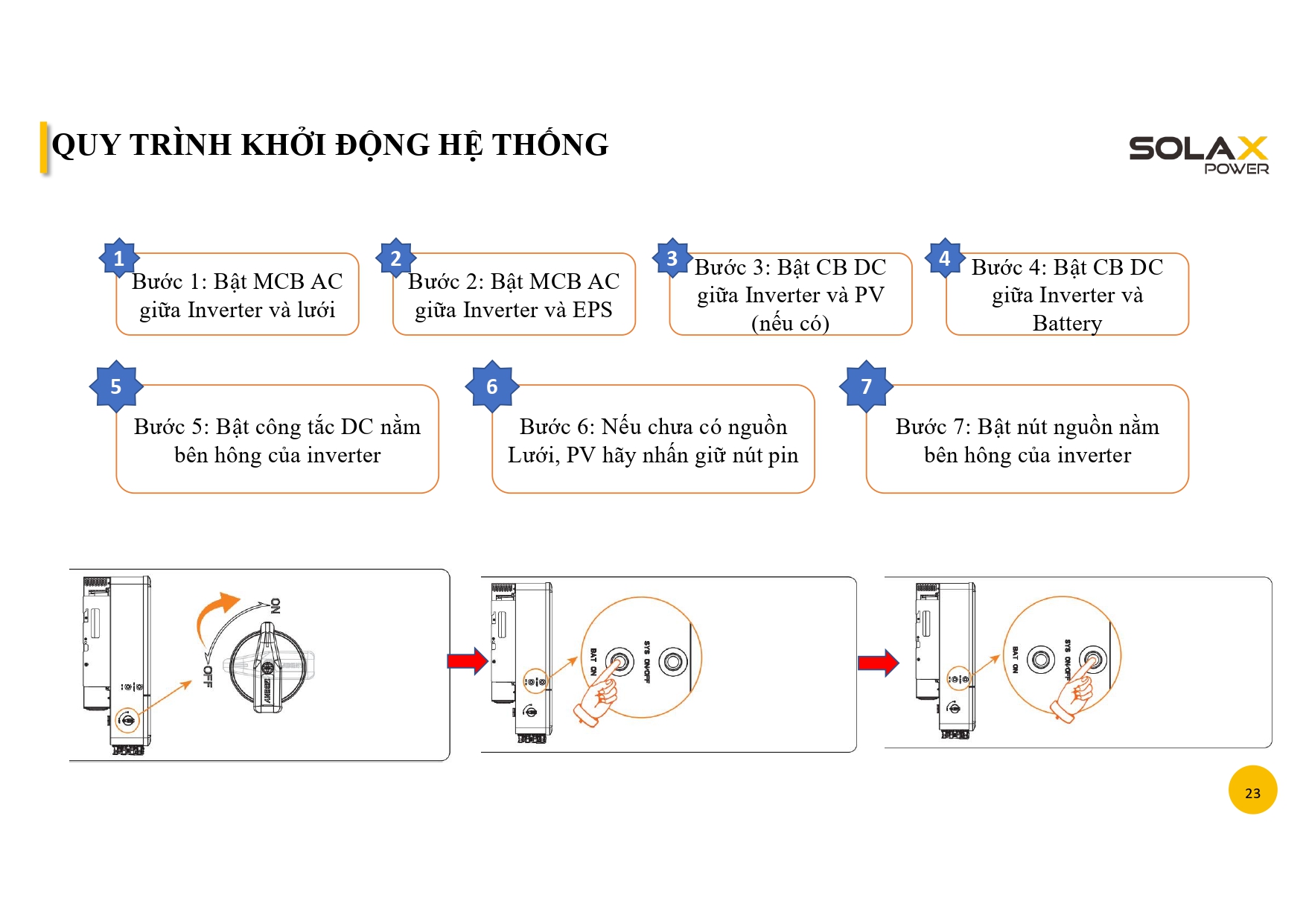

11. Quy trình khởi động X1-Lite-LV

Sau khi hoàn tất đấu nối và kiểm tra hệ thống, có thể thực hiện quy trình khởi động theo hướng dẫn.

Bước 1

Bật MCB AC giữa inverter và lưới.

Bước 2

Bật MCB AC giữa inverter và EPS.

Bước 3

Bật CB DC giữa inverter và PV, nếu hệ thống có PV.

Bước 4

Bật CB DC giữa inverter và Battery.

Bước 5

Bật công tắc DC ở bên hông inverter.

Bước 6

Nếu chưa có nguồn lưới hoặc PV, nhấn giữ nút pin.

Bước 7

Bật nút nguồn ở bên hông inverter.

Thứ tự khởi động này nên được thực hiện đúng theo tài liệu để hạn chế các vấn đề trong quá trình đưa hệ thống vào vận hành.

12. Cài đặt X1-Lite-LV sau khi lắp đặt

Lắp xong inverter chưa phải là bước cuối. Hệ thống còn cần được cấu hình các thông số vận hành.

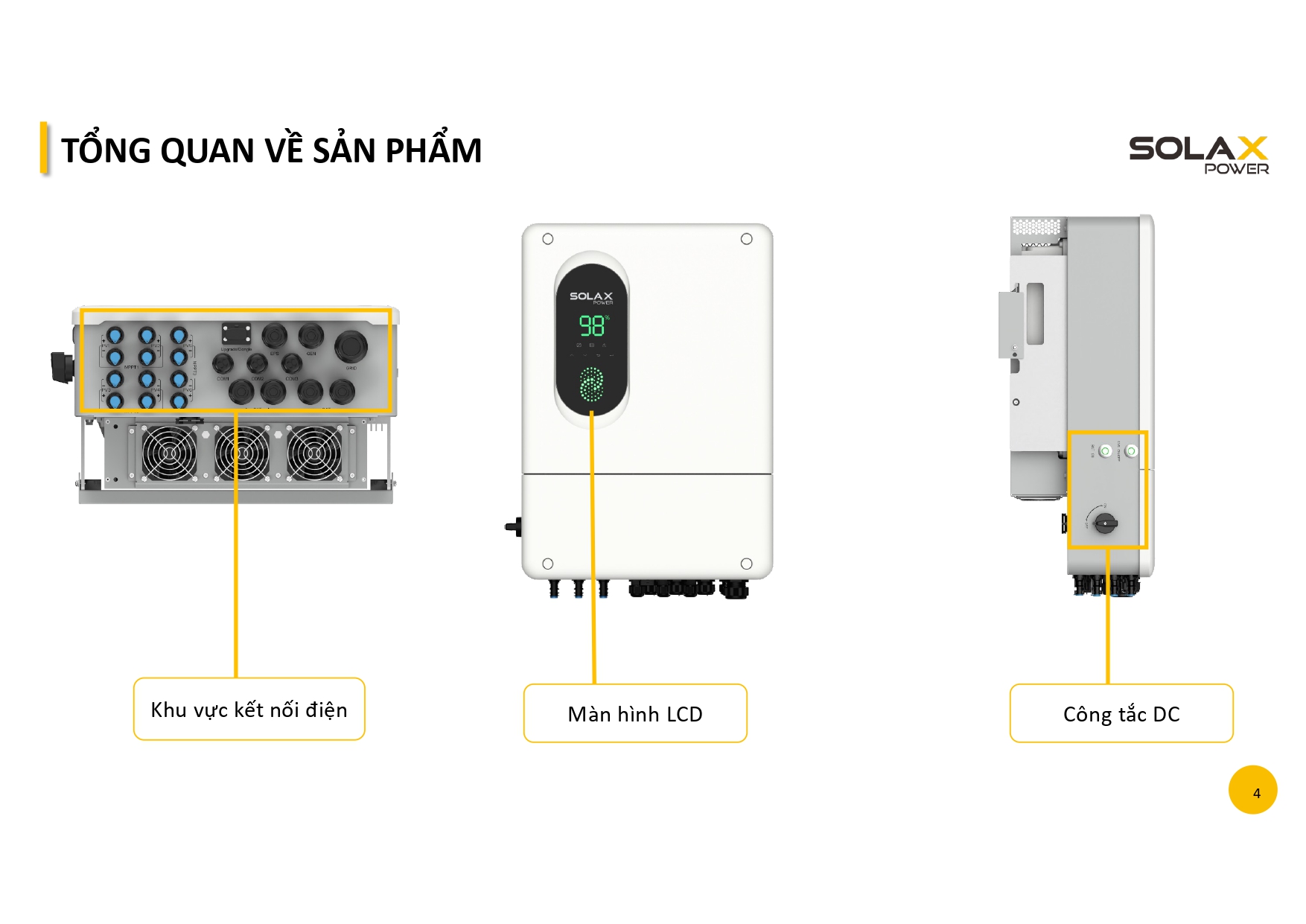

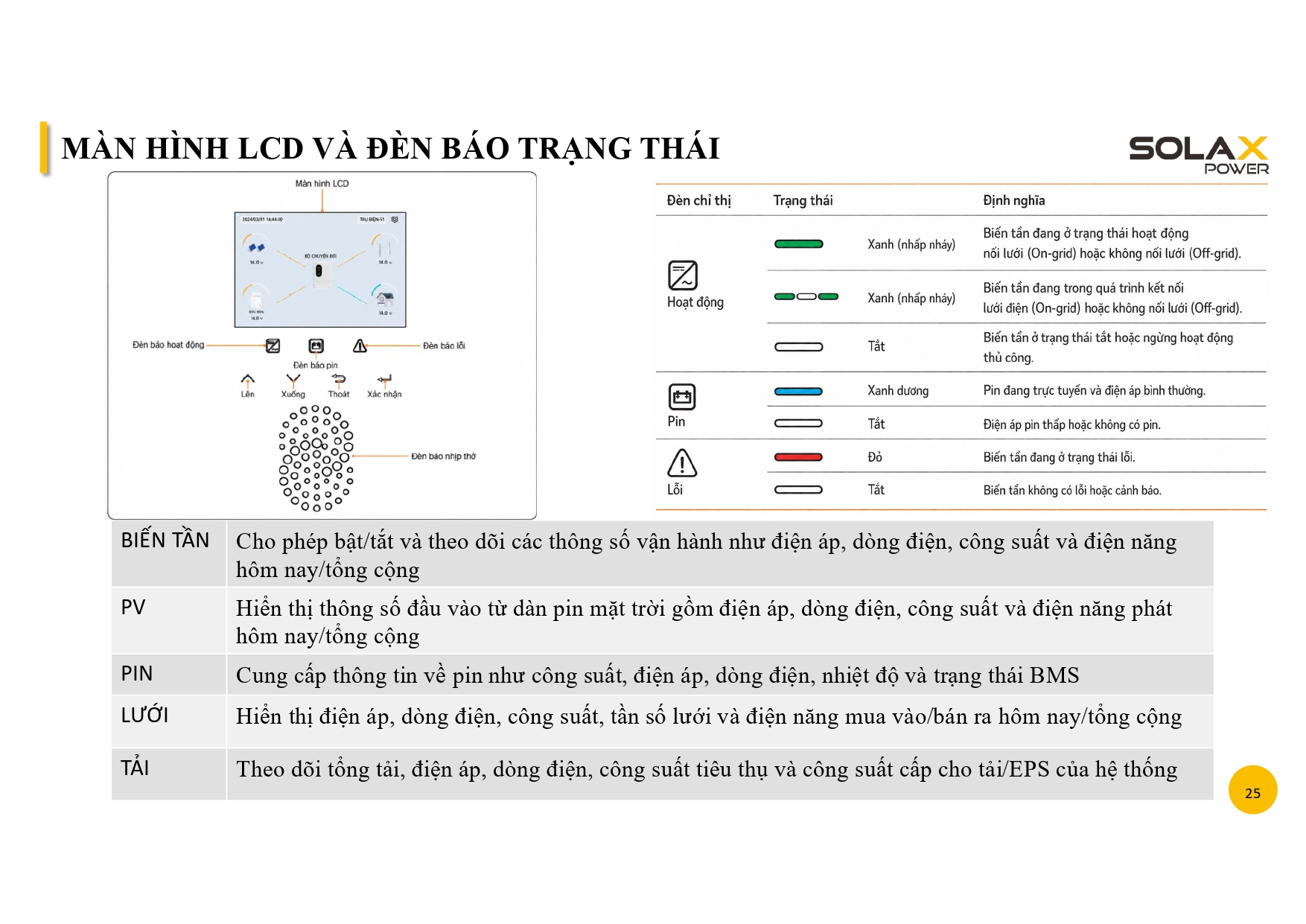

Màn hình LCD của X1-Lite-LV cho phép theo dõi các thông tin như:

• Thông số inverter.
• Điện áp, dòng điện và công suất PV.
• Trạng thái Battery và BMS.
• Điện áp, dòng điện, công suất và tần số lưới.
• Công suất tải và công suất cấp cho tải/EPS.

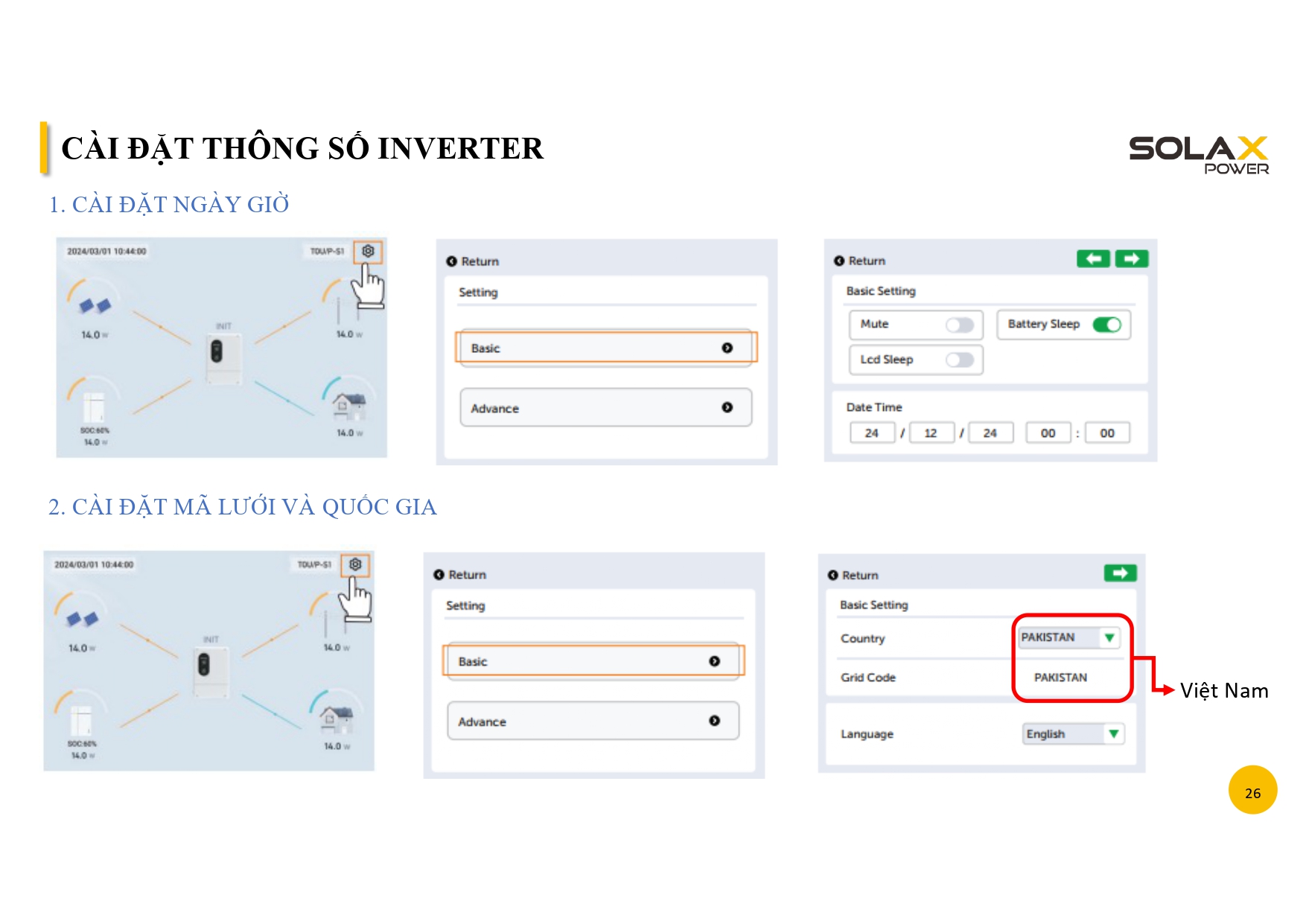

13. Cài đặt ngày giờ và quốc gia

Trong phần cài đặt inverter, cần thiết lập:

1. Ngày giờ

2. Mã lưới và quốc gia

Tài liệu hướng dẫn lựa chọn Việt Nam ở phần cài đặt quốc gia.

Việc lựa chọn đúng quốc gia và cấu hình lưới là bước cần thiết để inverter hoạt động theo thiết lập phù hợp.

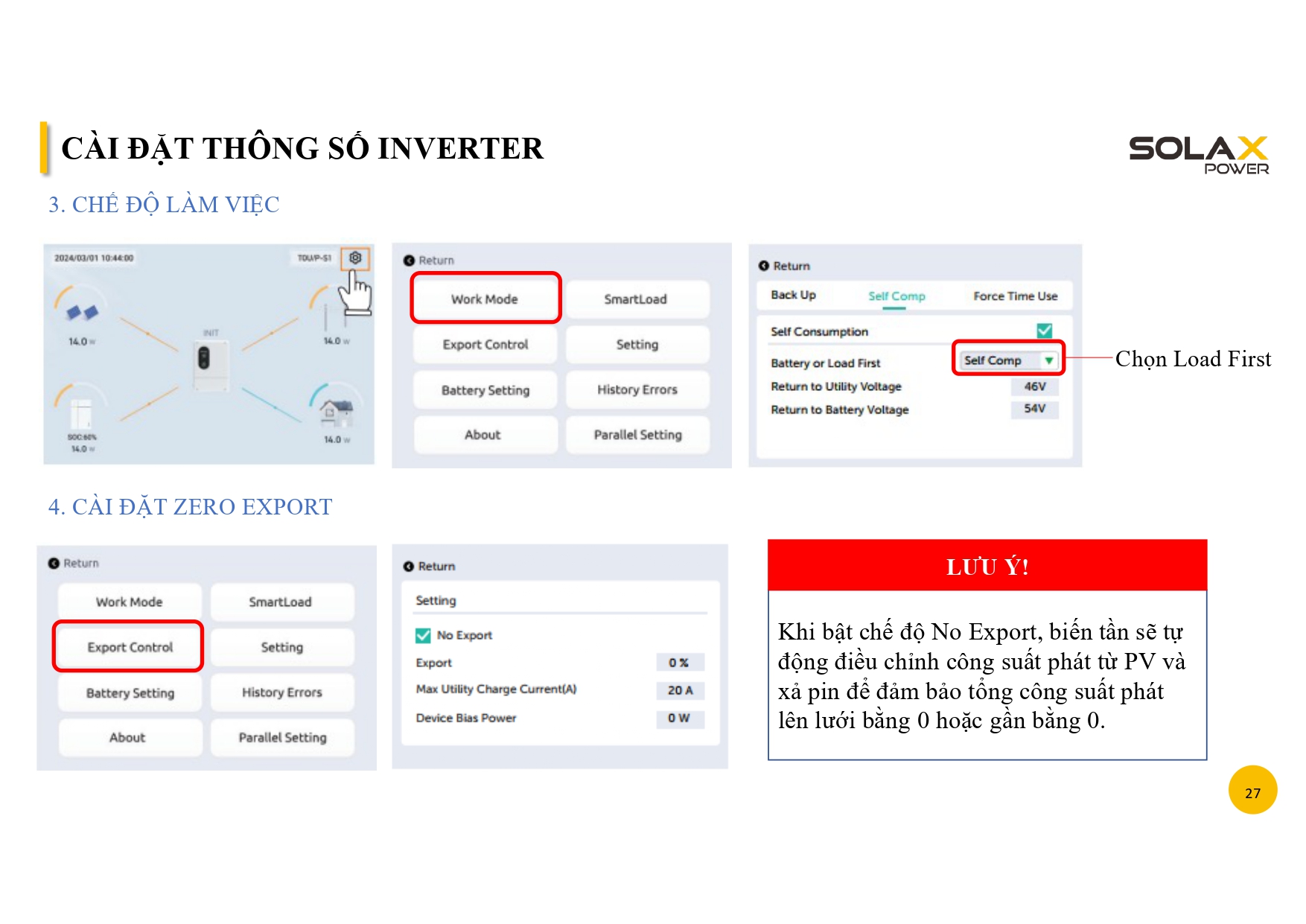

14. Cài đặt Zero Export

Đối với hệ thống có yêu cầu hạn chế phát điện lên lưới, X1-Lite-LV có thể cấu hình chức năng Zero Export.

Theo tài liệu, khi bật chế độ No Export, inverter sẽ tự động điều chỉnh công suất phát từ PV và công suất xả pin để tổng công suất phát lên lưới bằng 0 hoặc gần bằng 0.

Ở phần chế độ làm việc, tài liệu hướng dẫn chọn Load First.

Đây là tính năng đặc biệt hữu ích đối với những công trình muốn ưu tiên sử dụng điện tại chỗ thay vì phát điện dư lên lưới.

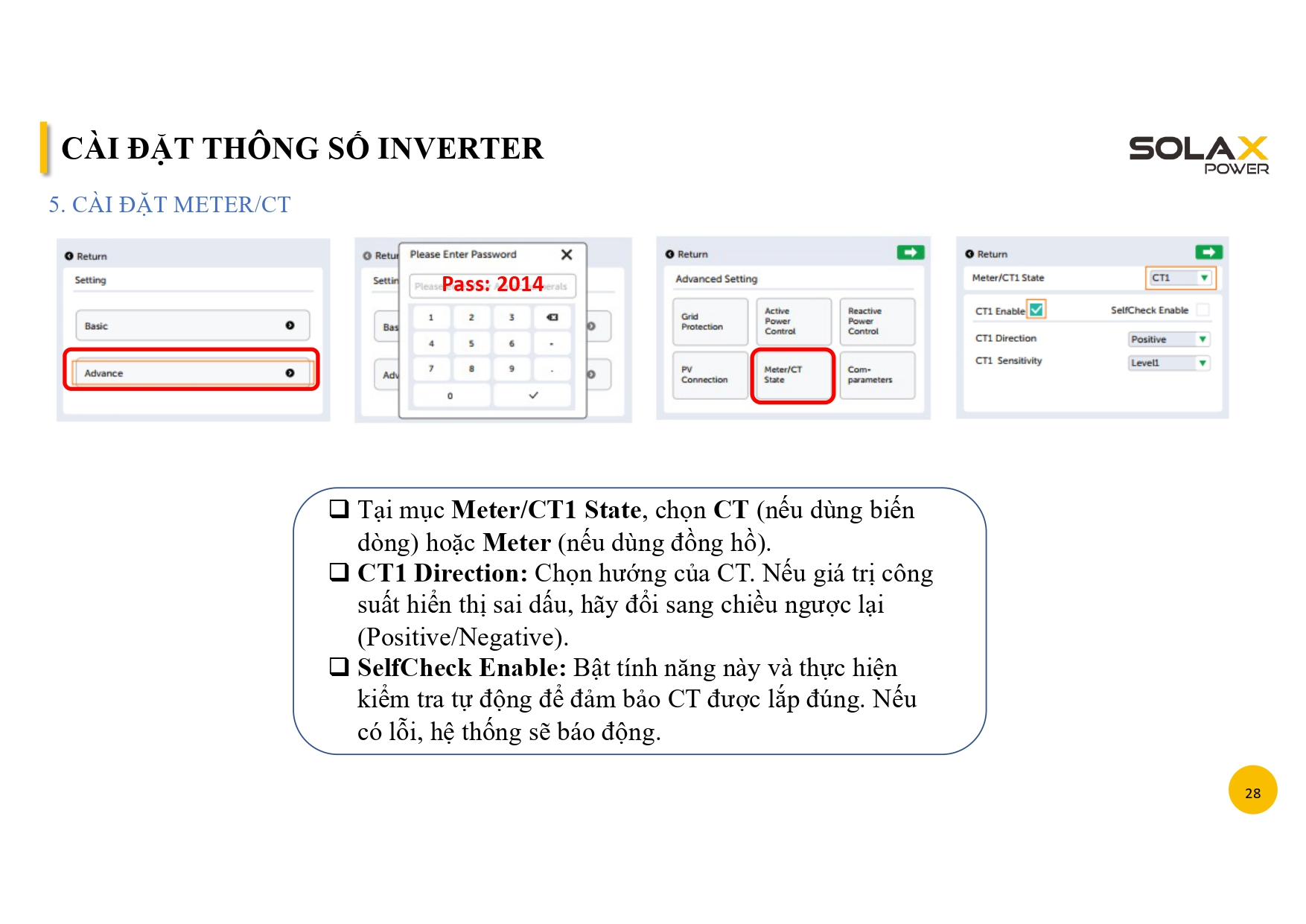

15. Cài đặt Meter/CT

Sau khi lắp CT, cần cấu hình lại trên inverter.

Tại mục Meter/CT1 State, có thể lựa chọn:

• CT nếu sử dụng biến dòng.
• Meter nếu sử dụng đồng hồ.

Ngoài ra còn có phần CT1 Direction để lựa chọn hướng CT.

Nếu công suất hiển thị sai dấu, có thể thay đổi hướng từ Positive/Negative. Tài liệu cũng hướng dẫn bật SelfCheck Enable để inverter tự kiểm tra CT và cảnh báo khi phát hiện lỗi.

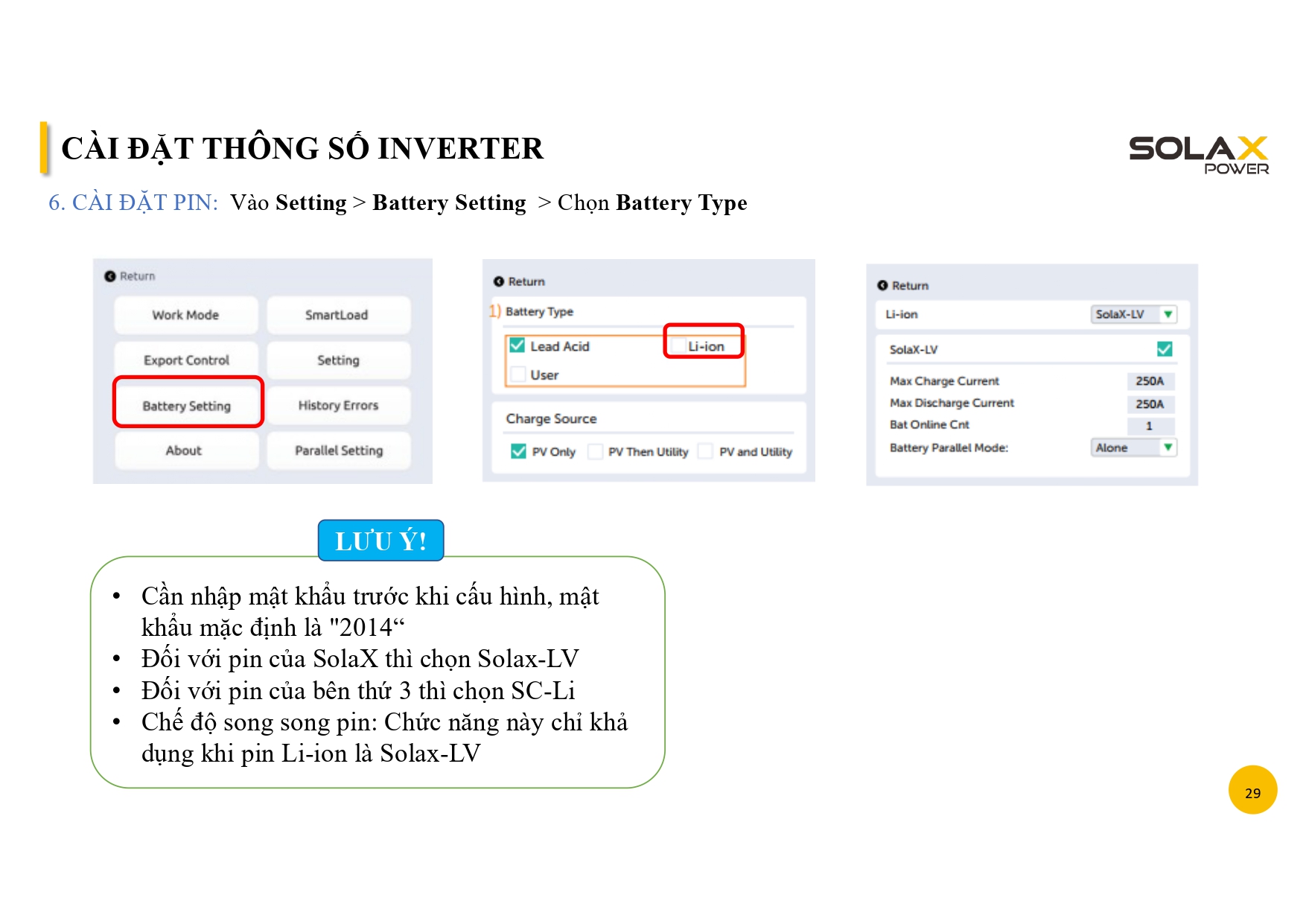

16. Cài đặt Battery trên X1-Lite-LV

Để cấu hình pin, truy cập:

Setting → Battery Setting → Battery Type

Tài liệu hướng dẫn:

• Pin SolaX: chọn Solax-LV.
• Pin của bên thứ ba: chọn SC-Li.
• Chức năng song song pin chỉ khả dụng khi sử dụng pin Li-ion Solax-LV.

Việc lựa chọn đúng loại Battery giúp inverter giao tiếp và quản lý hệ thống lưu trữ phù hợp.

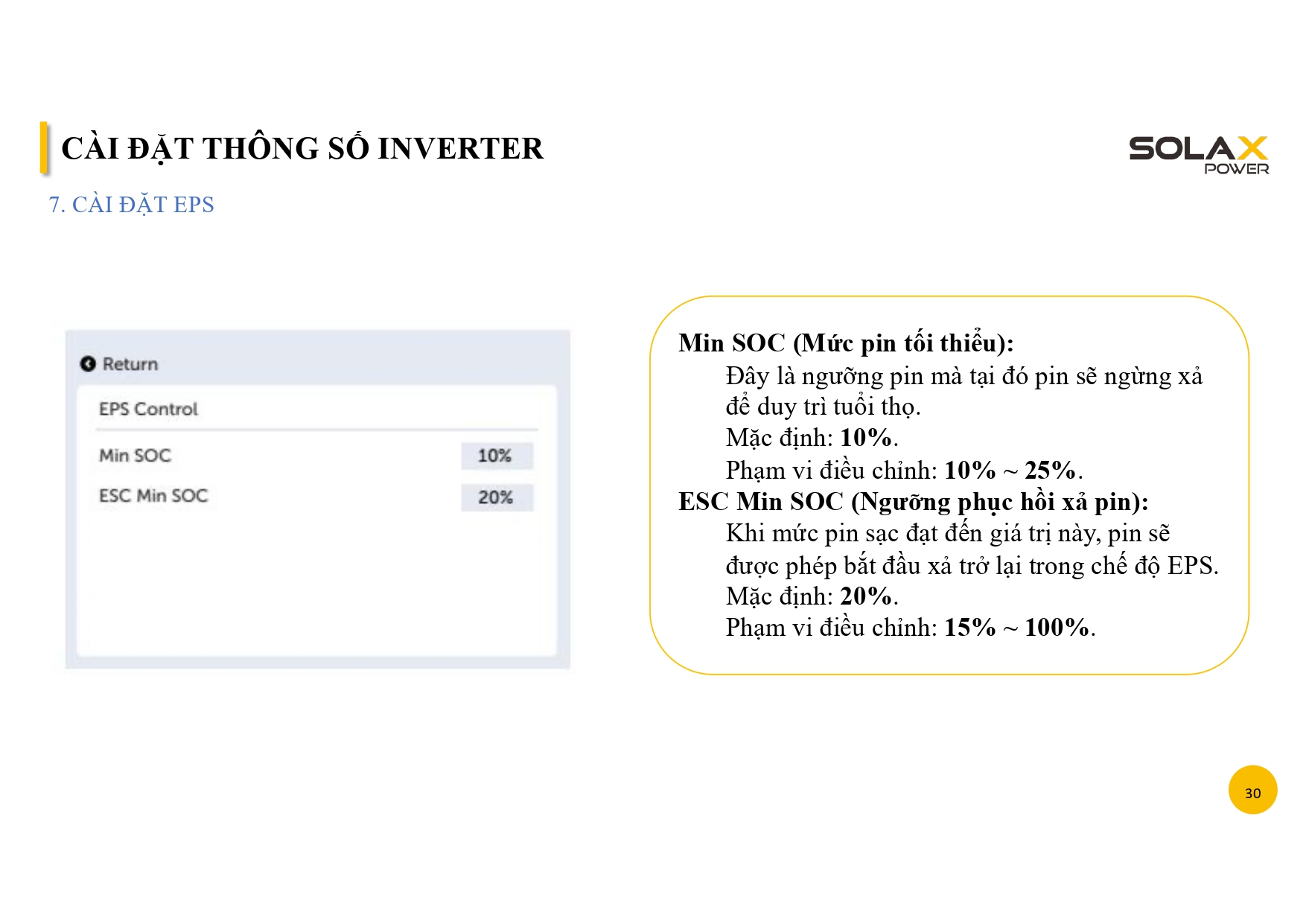

17. Cài đặt EPS và mức SOC

Trong phần EPS, người dùng có thể thiết lập mức SOC tối thiểu.

Theo tài liệu:

Min SOC

• Mặc định: 10%
• Phạm vi điều chỉnh: 10% – 25%

Đây là ngưỡng pin mà tại đó pin ngừng xả nhằm góp phần duy trì tuổi thọ pin.

Ngoài ra còn có:

ESC Min SOC

• Mặc định: 20%
• Phạm vi điều chỉnh: 15% – 100%

Khi pin sạc đạt đến ngưỡng này, pin có thể bắt đầu xả trở lại trong chế độ EPS.

18. Một số lưu ý quan trọng khi lắp đặt X1-Lite-LV

Để hệ thống vận hành ổn định, Prosolar khuyến nghị đặc biệt chú ý những điểm sau:

Không bỏ qua vị trí lắp đặt

Inverter cần được đặt ở nơi thông thoáng, tránh nguồn nhiệt và những khu vực có nguy cơ cháy nổ hoặc ăn mòn.

Kiểm tra cực tính trước khi đấu Battery

Đấu ngược cực Battery có thể gây hư hỏng inverter.

Kiểm tra hướng CT

CT cần được lắp đúng hướng và chỉ kẹp dây L. Nếu công suất hiển thị ngược, cần kiểm tra lại chiều CT.

Cấu hình Battery đúng loại

Pin SolaX và pin của bên thứ ba có lựa chọn cấu hình khác nhau trên inverter.

Không tự ý thay đổi thông số nếu chưa hiểu rõ

Các thông số như Grid Code, Zero Export, Battery, EPS và SOC ảnh hưởng trực tiếp đến cách hệ thống vận hành.

19. Có nên tự lắp đặt X1-Lite-LV không?

Về lý thuyết, tài liệu hướng dẫn khá rõ ràng. Tuy nhiên, X1-Lite-LV liên quan đến cả điện AC, điện DC, PV và Battery, nên việc lắp đặt thực tế vẫn cần người có chuyên môn.

Đặc biệt, các công đoạn như:

• Đấu nối PV.
• Đấu Battery.
• Đấu GRID/EPS.
• Kết nối BMS.
• Lắp CT.
• Cài đặt Grid Code.
• Cài đặt Zero Export.
• Kiểm tra hệ thống trước khi đóng điện.

đều cần được thực hiện cẩn thận.

Nếu bạn đang chuẩn bị lắp điện mặt trời có lưu trữ sử dụng X1-Lite-LV, việc khảo sát trước công trình sẽ giúp lựa chọn đúng cấu hình và hạn chế phải chỉnh sửa sau khi thi công.

20. Tải tài liệu hướng dẫn lắp đặt X1-Lite-LV PDF

Nếu bạn cần xem đầy đủ hình ảnh, sơ đồ đấu nối và từng bước thao tác, có thể tham khảo trực tiếp tài liệu:

Hướng dẫn nhanh Lắp đặt & Cài đặt SolaX X1-Lite-LV – 8kW / 10kW / 12kW, SolaX Vietnam, July 2026.

→ Xem/Tải Hướng dẫn lắp đặt X1-Lite-LV PDF

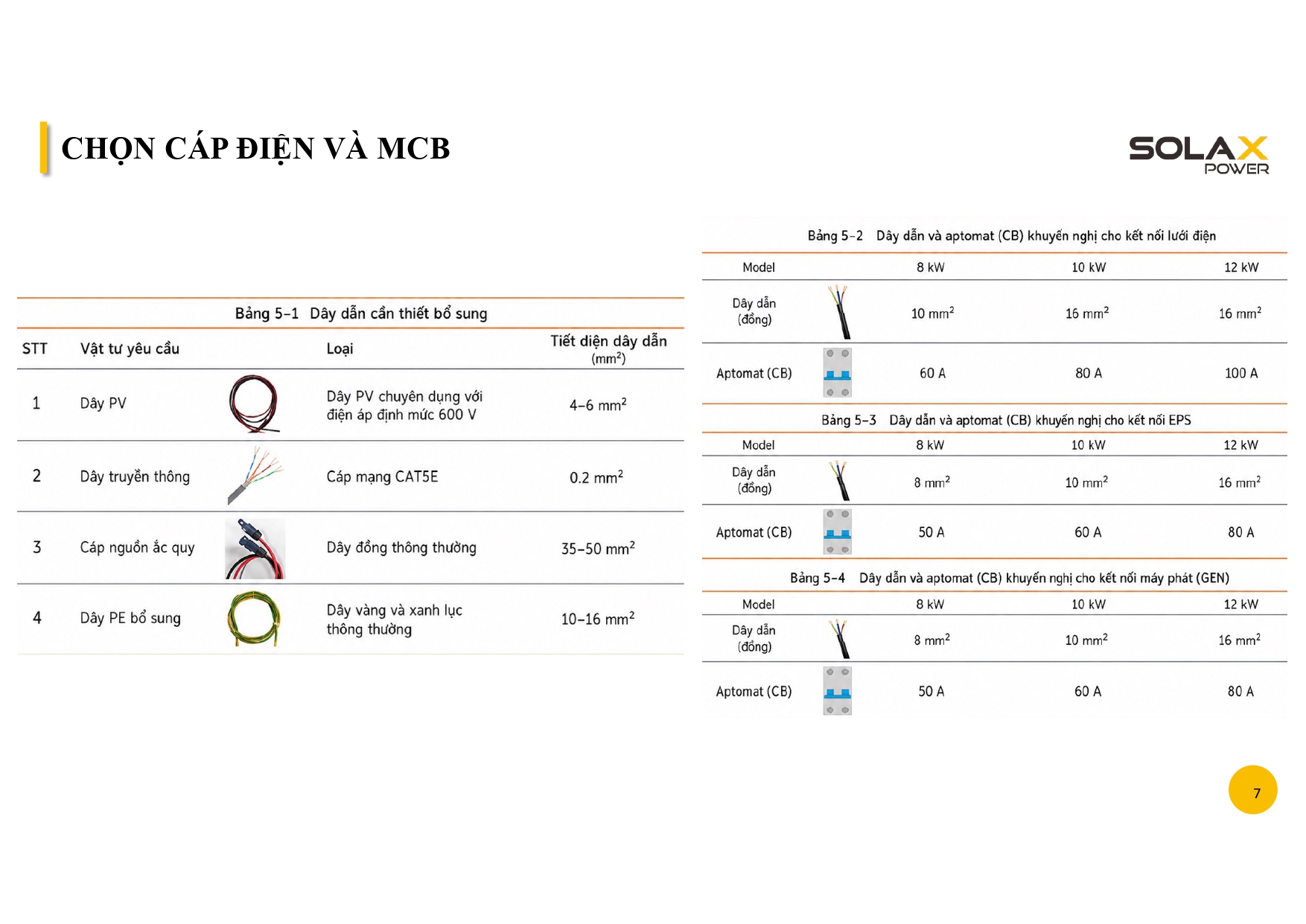

Tài liệu đầy đủ gồm 31 trang, từ tổng quan sản phẩm, phụ kiện, lựa chọn cáp và MCB, sơ đồ kết nối, vị trí lắp đặt, đấu nối PE/PV/Battery/CT cho đến quy trình khởi động và cài đặt inverter.
