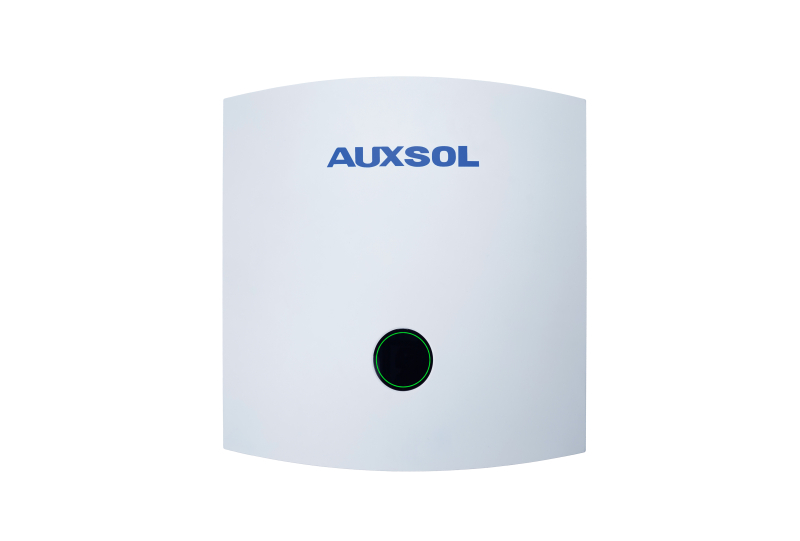

Biến tần Inverter AUXSOL bám tải - 10kw 3 pha

Thông Số Kỹ Thuật – AUXSOL ASN-10TL-G2 (3 Pha, 10 kW)

1. Hiệu suất

• Hiệu suất tối đa: 98,60 %
• Hiệu suất EU: 98,30 %
• Hiệu suất MPPT: 99,80 %

2. Đầu vào DC (PV)

• Công suất đầu vào tối đa: 15 kW
• Điện áp đầu vào tối đa: 1100 V
• Điện áp MPPT định mức: 620 V
• Điện áp khởi động: 140 V
• Dải MPPT: 140–1000 V
• Dòng điện đầu vào tối đa: 20 A / 20 A
• Dòng ngắn mạch tối đa: 25 A / 25 A
• Số MPPT: 2
• Số chuỗi đầu vào tối đa: 2

3. Đầu ra AC

• Công suất định mức (AC): 10 kW
• Công suất biểu kiến tối đa: 11 kVA
• Điện áp lưới định mức: 220/380 V hoặc 230/400 V (3 pha, 3/N/PE)
• Dải điện áp lưới:
  • Pha: 170–280 V
  • Dây: 320–480 V
• Tần số: 50/60 Hz
• Dòng đầu ra định mức: 14,4 A
• Dòng đầu ra tối đa: 15,9 A
• Hệ số công suất (PF): 1 (có thể điều chỉnh từ 0.8 leading đến 0.8 lagging)
• Méo hài tổng (THDi): < 3 %

4. Bảo vệ & Tính năng

• Trang bị các chức năng bảo vệ như:
  • Công tắc DC tích hợp, bảo vệ đảo cực
  • Bảo vệ chống đảo dòng, chống đảo lưới (anti-islanding)
  • Bảo vệ ngắn mạch, quá dòng đầu ra
  • Bảo vệ chống sét lan truyền (Type II: DC & AC)
  • Giám sát trở kháng cách điện, dò lỗi đất, dòng rò dư
  • Bảo vệ nhiệt độ, AC/ DC quá áp
  • Quét đường I–V, hỗ trợ giám sát tải 24/7 (tùy chọn)
  • Chống chảy ngược (anti-backflow), AFCI (tùy chọn)

5. Giao tiếp & Hiển thị

• Hiển thị: LED + Bluetooth + App (tùy chọn có LCD)
• Giao tiếp: RS485; tùy chọn Wi-Fi, 4G, LAN

6. Dữ liệu chung

• Kích thước (W × H × D): 339 mm × 394 mm × 175,5 mm
• Trọng lượng: 13 kg
• Tự tiêu thụ vào ban đêm: < 1 W
• Nhiệt độ làm việc: –30 °C đến +60 °C
• Làm mát: Tự nhiên (Không quạt)
• Độ cao hoạt động tối đa: 4.000 m (derating trên 3.000 m)
• Độ ẩm tương đối: 0–100 % (không ngưng tụ)
• Cấp bảo vệ: IP66
• Kiến trúc: Transformerless (không máy biến áp)
• Chuẩn kết nối lưới & An toàn/EMC: IEC/EN 62109-1/2, EN IEC 61000-6-1/2/3/4, EN IEC 61000-3-11/12, NB/T32004, EN 50549-1, CGC/GF 035-2013, VDE-AR-N 4105
