HỘP ĐIỀU KHIỂN LIVOLTEK BHF-G CONTROL BOX

Name: ProSolar
Address: 319B2 Lý Thường Kiệt, Phường 15, Quận 11, Hồ Chí Minh, 72621, VN
Telephone: 0978752888
Price range: VND

Thông số

1/3

Đặc điểm nổi bật

Dòng sản phẩm Livoltek BHF-G là mô-đun lưu trữ pin điện áp cao hiệu suất cao, có khả năng mở rộng, có thể được sử dụng trực tiếp làm nguồn điện dự phòng hoặc kết hợp với hệ thống quang điện để tạo thành hệ thống lưu trữ quang học, phù hợp cho các cửa hàng, khách sạn, nhà máy nhỏ và các trường hợp khác.

1. Lợi ích sản phẩm

Dễ dàng lắp đặt và mở rộng nhờ thiết kế dạng mô-đun
Phạm vi nhiệt độ hoạt động rộng từ -20°C đến 55°C
Giám sát và quản lý thời gian thực qua CAN/RS485
Tuổi thọ chu kỳ dài với pin LFP
Hệ thống quản lý pin thông minh (BMS) với nhiều lớp bảo vệ
Hiệu suất đáng tin cậy: hiệu suất cao và độ sâu xả (DOD) 90%

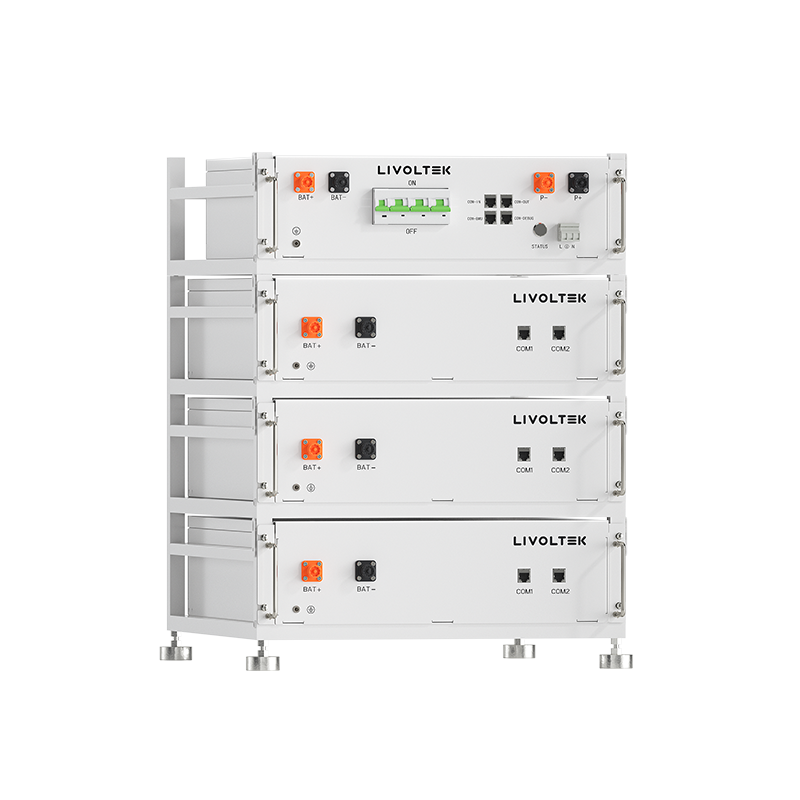

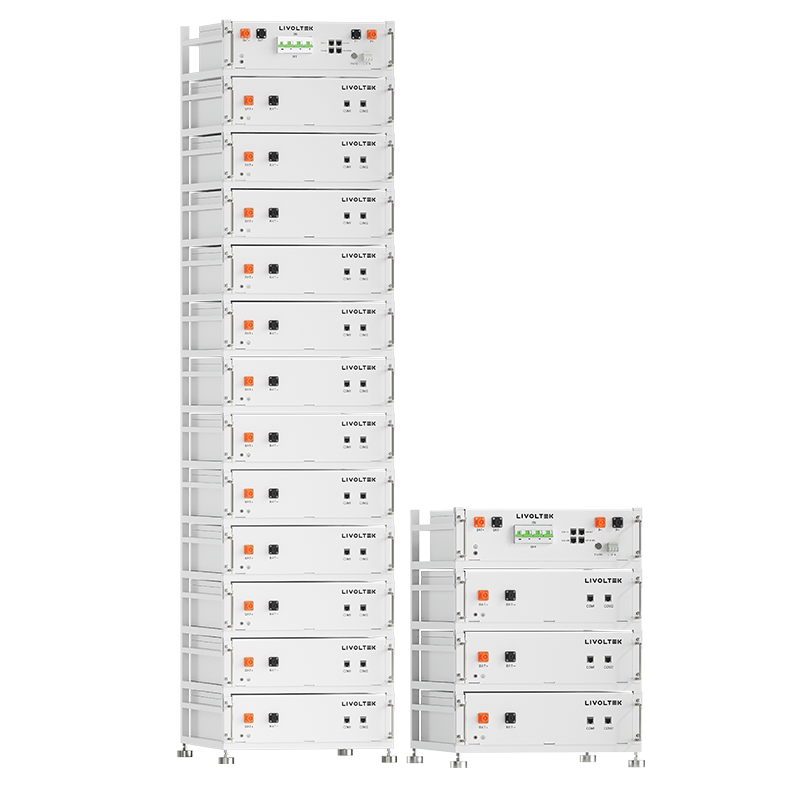

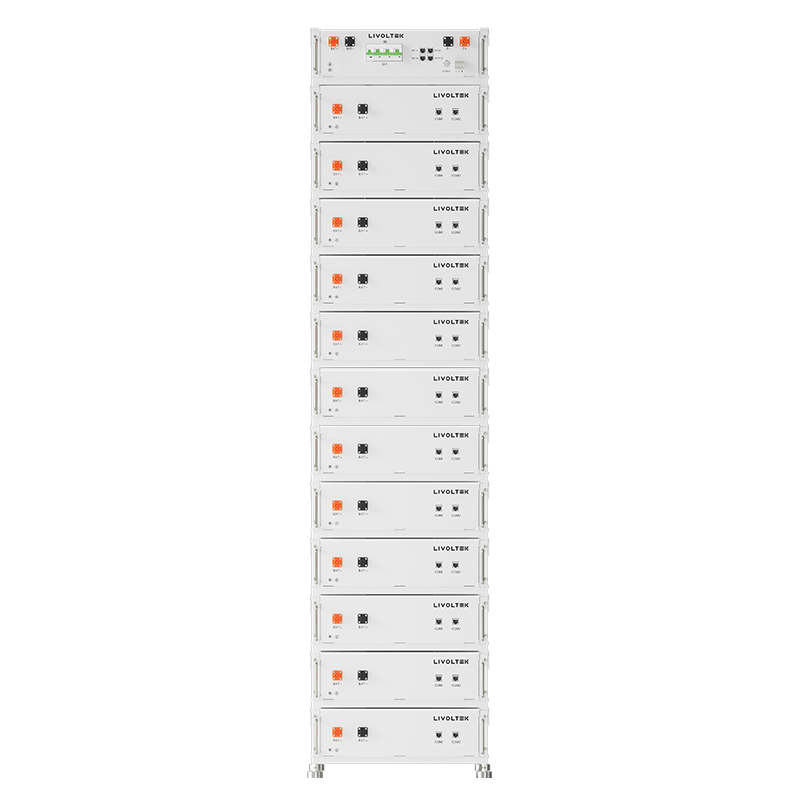

2. Thông số kỹ thuật HỆ THỐNG PIN CAO ÁP BHF-G15/20/25/30/35/40/45/50/55/60

Model	BHF-G15	BHF-G20	BHF-G25	BHF-G30	BHF-G35	BHF-G40	BHF-G45	BHF-G50	BHF-G55	BHF-G60
Điện áp định mức (V)	153.6	204.8	256	307.2	358.4	409.6	460.8	512	563.2	614.4
Điện áp hoạt động Phạm vi (V)	129.6~172.8	172.8~230.4	216~288	259.2~345.6	302.4~403.2	345.6~460.8	388.8~518.4	432~576	475.2~633.6	518.4~691.2
Dung lượng định mức (Ah)	100
Số lượng mô-đun	3	4	5	6	7	8	9	10	11	12
Tổng năng lượng (kWh)	15.4	20.5	25.6	30.7	35.8	41	46.1	51.2	56.3	61.4
Năng lượng sử dụng được (kWh)	13.8	18.4	23	27.6	32.3	36.9	41.5	46.1	50.7	55.3
Công suất định mức (kW)	7.7	10.2	12.8	15.4	17.9	20.5	23	25.6	28.2	30.7
Công suất tối đa (kW)	15.4	20.5	25.6	30.7	35.8	41	46.1	51.2	56.3	61.4
Dòng sạc/xả định mức (A)	50/50
Dòng sạc/xả tối đa	80/100
Độ sâu xả	90%
Nhiệt độ hoạt động (°C)	Nhiệt độ sạc: 0°C đến 55°C; Nhiệt độ xả: -20°C đến 55°C
Độ ẩm hoạt động	5%~95%
Độ cao hoạt động	＜4000m
Cổng giao tiếp	CAN/RS485
Loại làm mát	Tự nhiên
Xếp hạng bảo vệ	IP20
Tuổi thọ chu kỳ	6000 chu kỳ
Kích thước (mm) (RộngSâuCao)	493545 615.6	493545 752.1	493545 888.5	493545 1025	493545 1161.5	493545 1298	493545 1434.5	493545 1571	493545 1707.5	493545 1844
Trọng lượng (kg)	154	197.5	241	284.5	328	371.5	415	458.5	502	545.5

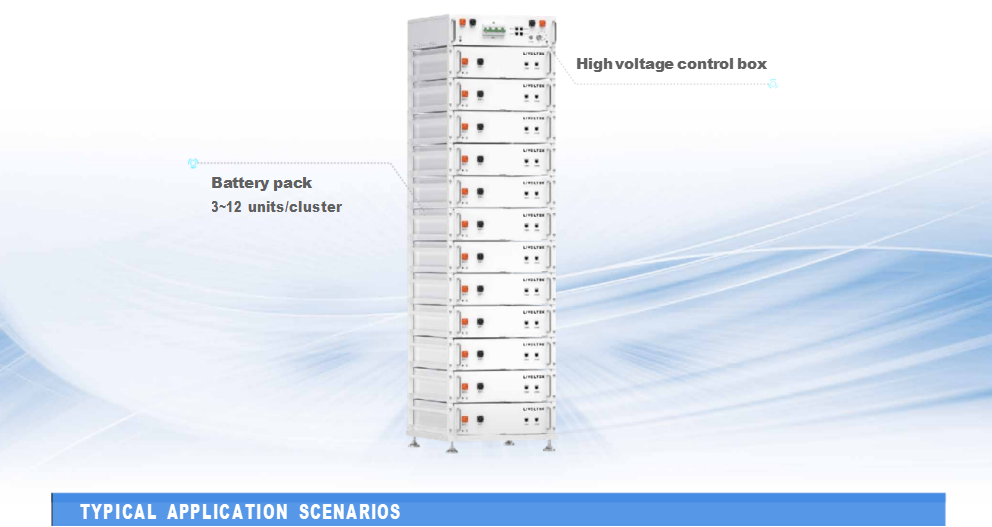

3. Cơ cấu sản phẩm

Thành phần hệ thống

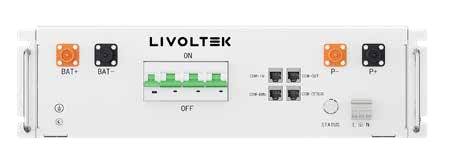

Hộp điều khiển điện áp cao của pin

Model	BHF-C04ZY
Điện áp hoạt động	80 - 750V
Dòng điện sạc/xả định mức	50/50 A
Dòng điện sạc/xả tối đa	80/100 A
Phạm vi nhiệt độ hoạt động	Charge: 0°C to 55°C; Discharge: -20°C to 55°C
Tiêu chuẩn chống xâm nhập	IP20
Kích thước (Rộng × Sâu × Cao)	438533131 mm
Trọng lượng (Xấp xỉ)	~15 kg

Thành phần hệ thống

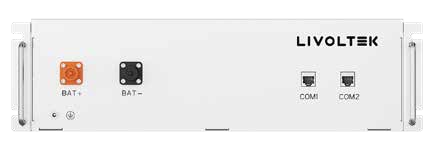

Bộ pin

Model	BHF-B51100
Loại pin	LiFePO (LFP)
Điện áp định mức	51.2 V
Dung lượng định mức	100 Ah
Năng lượng định mức	5.12 kWh
Dòng điện sạc/xả định mức	50A / 50A
Nhiệt độ sạc	0°C ~ 50°C
Nhiệt độ xả	-20°C ~ 55°C
Nhiệt độ lưu trữ	15°C ~ 35°C (Đề xuất)
Khả năng chống xâm nhập	IP20
Kích thước (Rộng x Sâu x Cao)	485x570x154 mm (bao gồm cả tay cầm)
Trọng lượng (xấp xỉ)	43.5 kg
