Việc lắp đặt Pin lưu trữ điện mặt trời áp thấp SolaX LD160 đúng kỹ thuật không chỉ giúp hệ thống pin lưu trữ hoạt động ổn định mà còn góp phần đảm bảo an toàn trong quá trình sử dụng lâu dài. Đặc biệt, với hệ thống sử dụng một hoặc nhiều khối pin LD160, người lắp đặt cần chú ý đến vị trí đặt thiết bị, khoảng cách thông gió, đấu nối nguồn điện, dây truyền thông và các bước kích hoạt trên SolaXCloud.

Trong bài viết này, chúng tôi sẽ hướng dẫn tổng quan cách lắp đặt và cài đặt LD160 theo tài liệu kỹ thuật của SolaX Vietnam, từ khâu chuẩn bị vị trí, mở thùng, đấu nối cho đến khởi động và kiểm tra bảo hành.

1. Những lưu ý quan trọng trước khi lắp đặt Pin lưu trữ điện mặt trời áp thấp SolaX LD160

Trước khi bắt đầu lắp đặt, cần lựa chọn vị trí phù hợp để LD160 có môi trường làm việc ổn định và thuận tiện cho việc kiểm tra, bảo trì sau này.

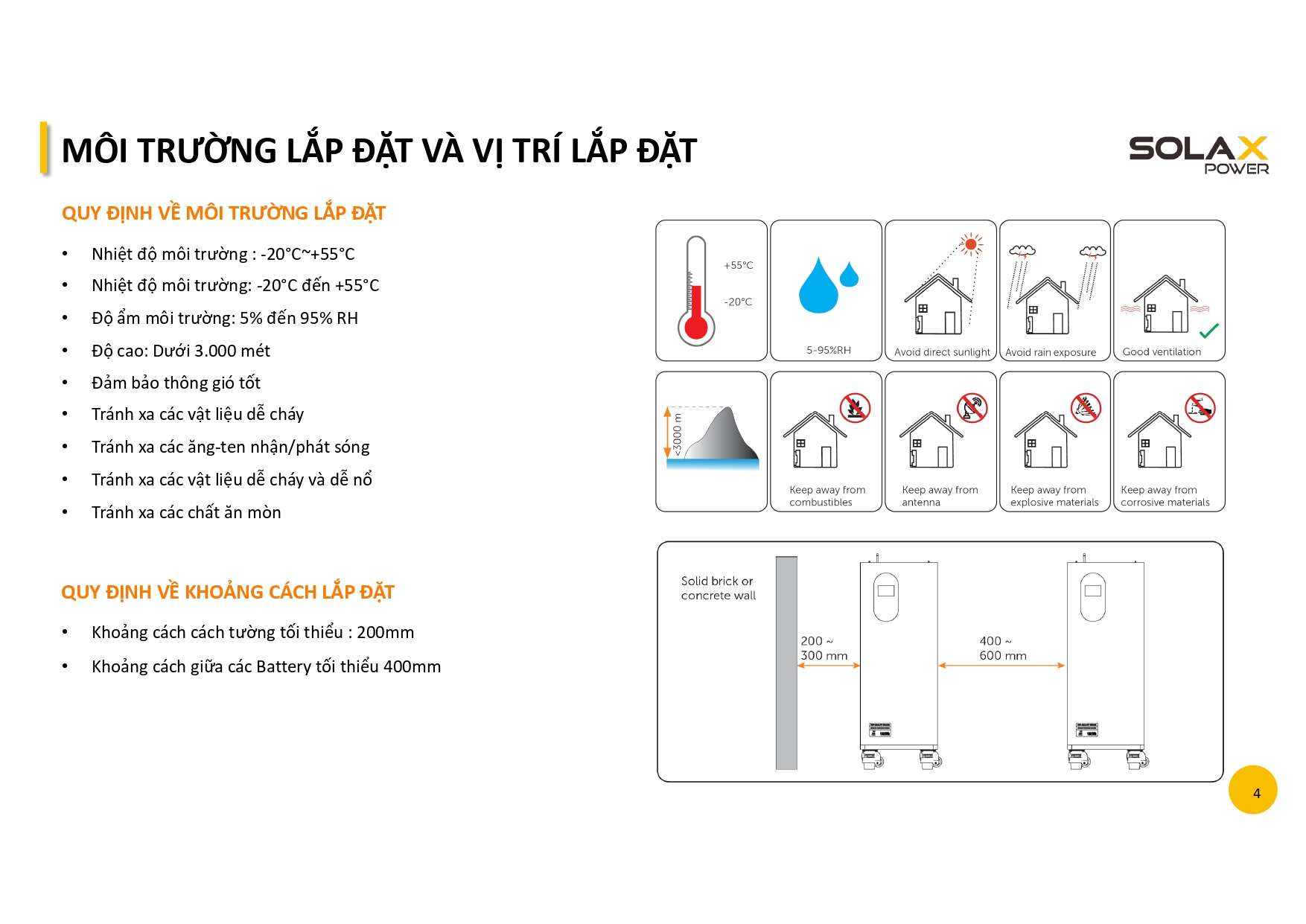

Theo hướng dẫn kỹ thuật, môi trường lắp đặt cần đáp ứng các điều kiện:

• Nhiệt độ môi trường: từ -20°C đến +55°C.
• Độ ẩm môi trường: 5% đến 95% RH.
• Độ cao lắp đặt: dưới 3.000 mét.
• Khu vực lắp đặt phải thông thoáng.
• Tránh xa vật liệu dễ cháy, dễ nổ.
• Tránh xa các chất ăn mòn.
• Tránh xa các ăng-ten nhận/phát sóng.
• Khoảng cách từ Battery đến tường tối thiểu 200 mm.
• Khoảng cách giữa các Battery tối thiểu 400 mm.

Các khoảng cách này cần được đảm bảo ngay từ khi bố trí hệ thống để thiết bị có đủ không gian thông gió và thuận tiện khi thao tác kỹ thuật.

2. LD160 có được lắp đặt ngoài trời không?

Đây là điểm cần đặc biệt lưu ý khi triển khai hệ thống.

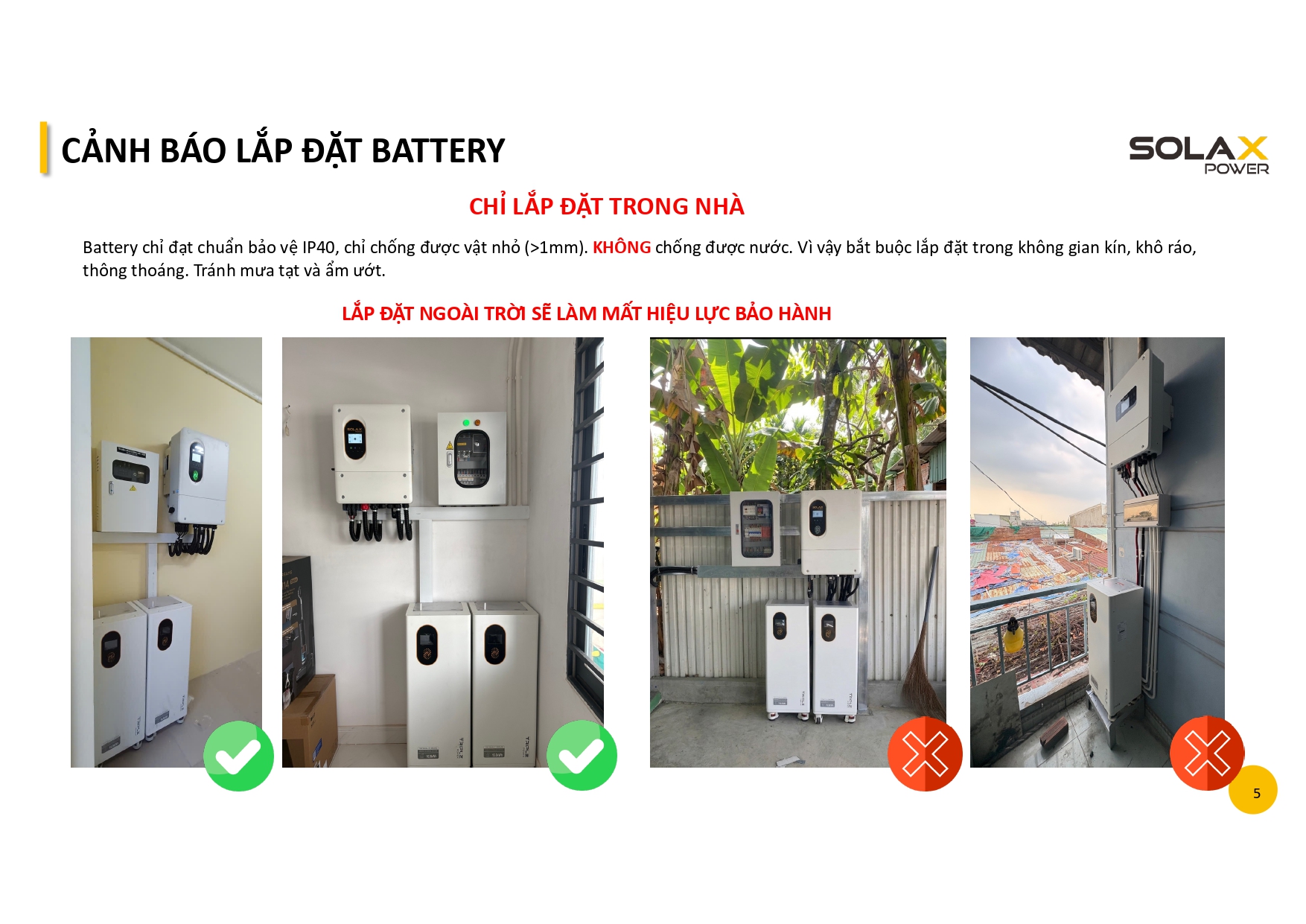

LD160 trong tài liệu hướng dẫn được xác định chỉ đạt chuẩn bảo vệ IP40, có khả năng chống các vật nhỏ lớn hơn 1 mm nhưng không có khả năng chống nước.

Vì vậy, Battery LD160 phải được lắp đặt:

• Trong nhà.
• Không gian khô ráo.
• Thông thoáng.
• Tránh mưa tạt và khu vực ẩm ướt.

Tài liệu cũng nêu rõ việc lắp đặt Battery ngoài trời sẽ làm mất hiệu lực bảo hành. Do đó, không nên đặt LD160 tại khu vực sân ngoài trời, nơi thường xuyên tiếp xúc với nước hoặc những vị trí có độ ẩm cao.

3. Chuẩn bị dụng cụ trước khi lắp đặt LD160

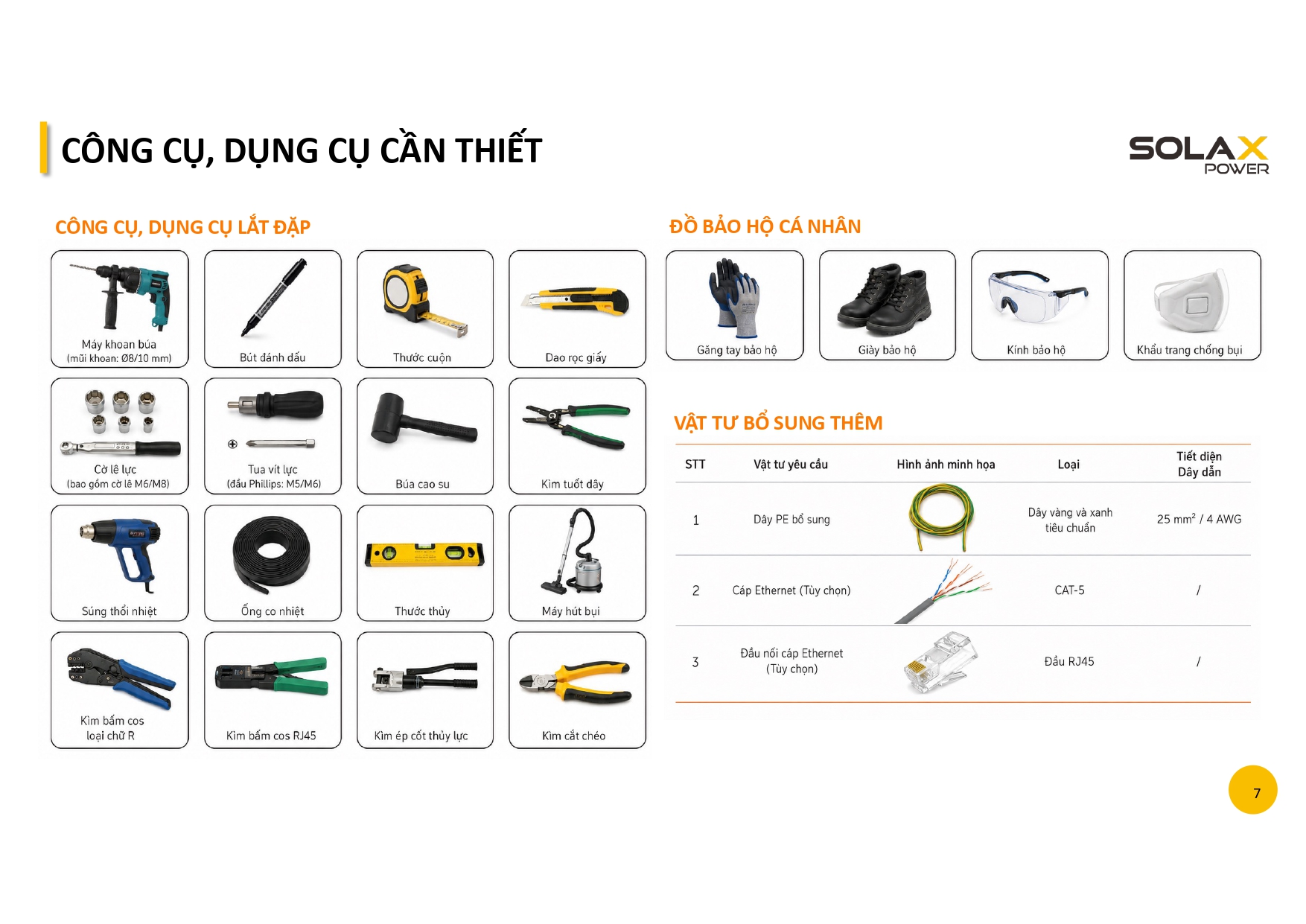

Trước khi tiến hành thi công, đơn vị lắp đặt cần chuẩn bị đầy đủ dụng cụ, thiết bị bảo hộ cá nhân và các vật tư bổ sung cần thiết.

Việc chuẩn bị trước sẽ giúp quá trình lắp đặt diễn ra thuận lợi, hạn chế việc phải dừng thi công để bổ sung dụng cụ hoặc vật tư.

Tài liệu hướng dẫn LD160 có riêng phần danh sách công cụ, dụng cụ, đồ bảo hộ cá nhân và vật tư bổ sung để kỹ thuật viên đối chiếu trước khi triển khai.

4. Kiểm tra thùng hàng và phụ kiện LD160

Khi nhận Battery LD160, không nên mở thùng và lắp đặt ngay mà cần kiểm tra tình trạng kiện hàng cũng như phụ kiện đi kèm.

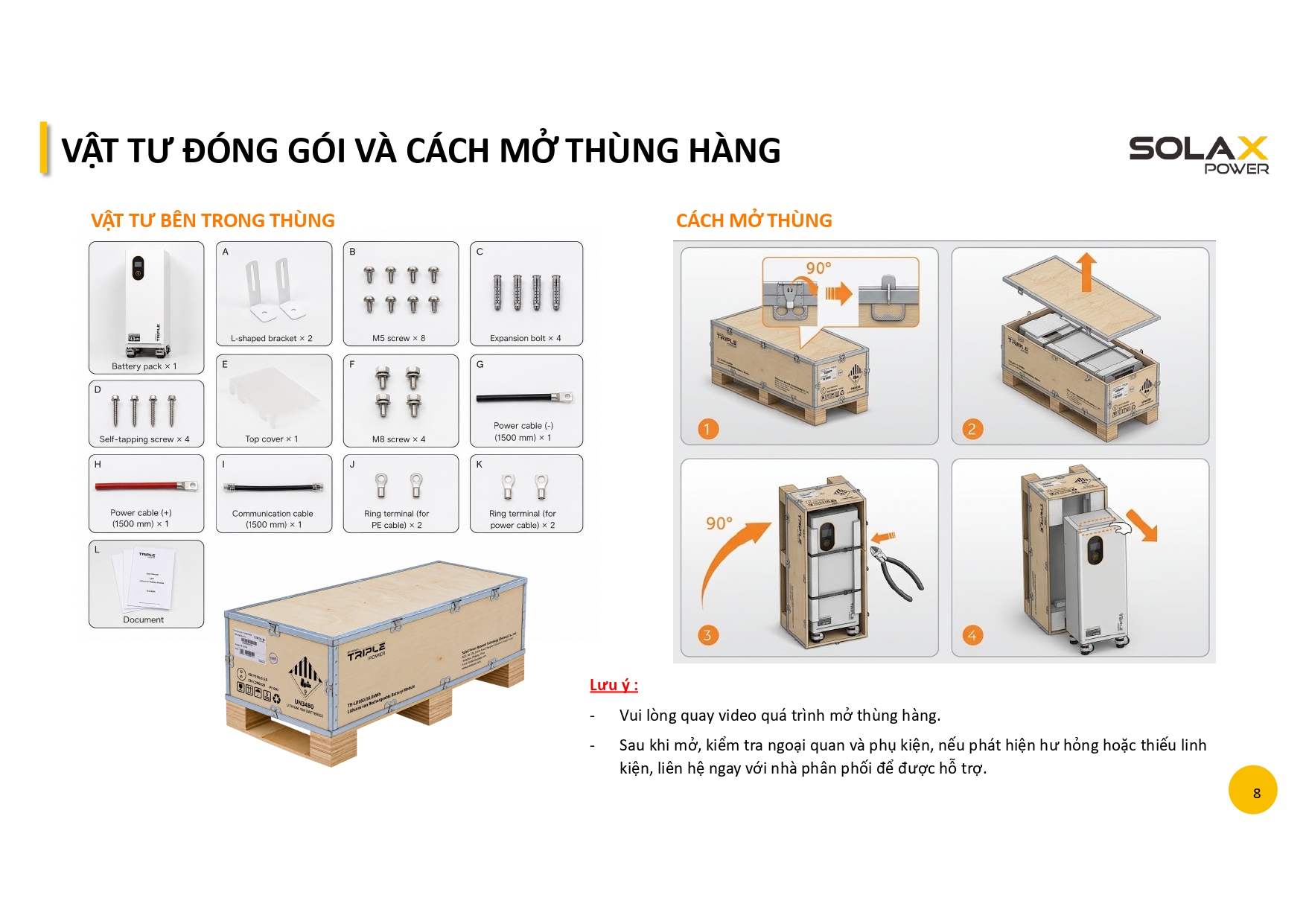

Một lưu ý quan trọng trong tài liệu là nên quay video toàn bộ quá trình mở thùng hàng. Sau khi mở thùng, kiểm tra ngoại quan của thiết bị và đối chiếu các phụ kiện bên trong.

Nếu phát hiện sản phẩm bị hư hỏng hoặc thiếu linh kiện, cần liên hệ ngay với nhà phân phối để được hỗ trợ.

Đây là bước tưởng như đơn giản nhưng rất hữu ích trong quá trình nghiệm thu và xử lý nếu phát sinh vấn đề với sản phẩm.

5. Hướng dẫn lắp đặt cơ khí LD160

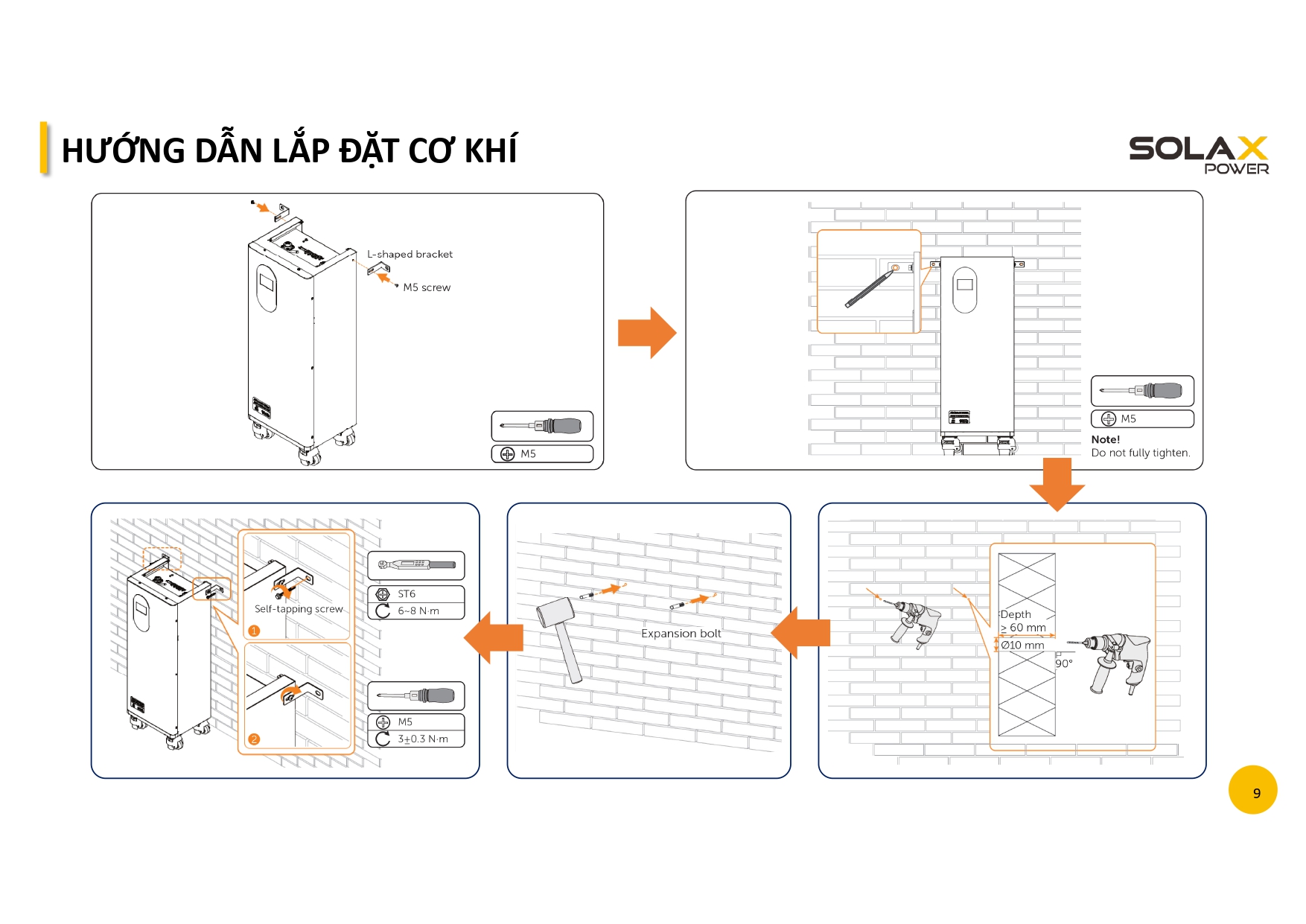

Sau khi kiểm tra đầy đủ thiết bị và phụ kiện, tiến hành lắp đặt cơ khí LD160 theo sơ đồ trong tài liệu kỹ thuật.

Ở bước này, cần đảm bảo thiết bị được đặt đúng vị trí, đúng khoảng cách và có đủ không gian để thao tác các đầu kết nối cũng như bảo trì về sau.

Đặc biệt, cần duy trì khoảng cách tối thiểu:

Tường – Battery: 200 mm

Battery – Battery: 400 mm

Không nên tận dụng quá sát không gian xung quanh để đặt thiết bị, bởi vị trí lắp đặt ảnh hưởng trực tiếp đến khả năng thông gió và quá trình vận hành hệ thống.

Chi tiết hình ảnh, vị trí lắp đặt cơ khí và sơ đồ thao tác được thể hiện trong tài liệu PDF chính thức:

Tải tài liệu Hướng dẫn lắp đặt và cài đặt LD160:

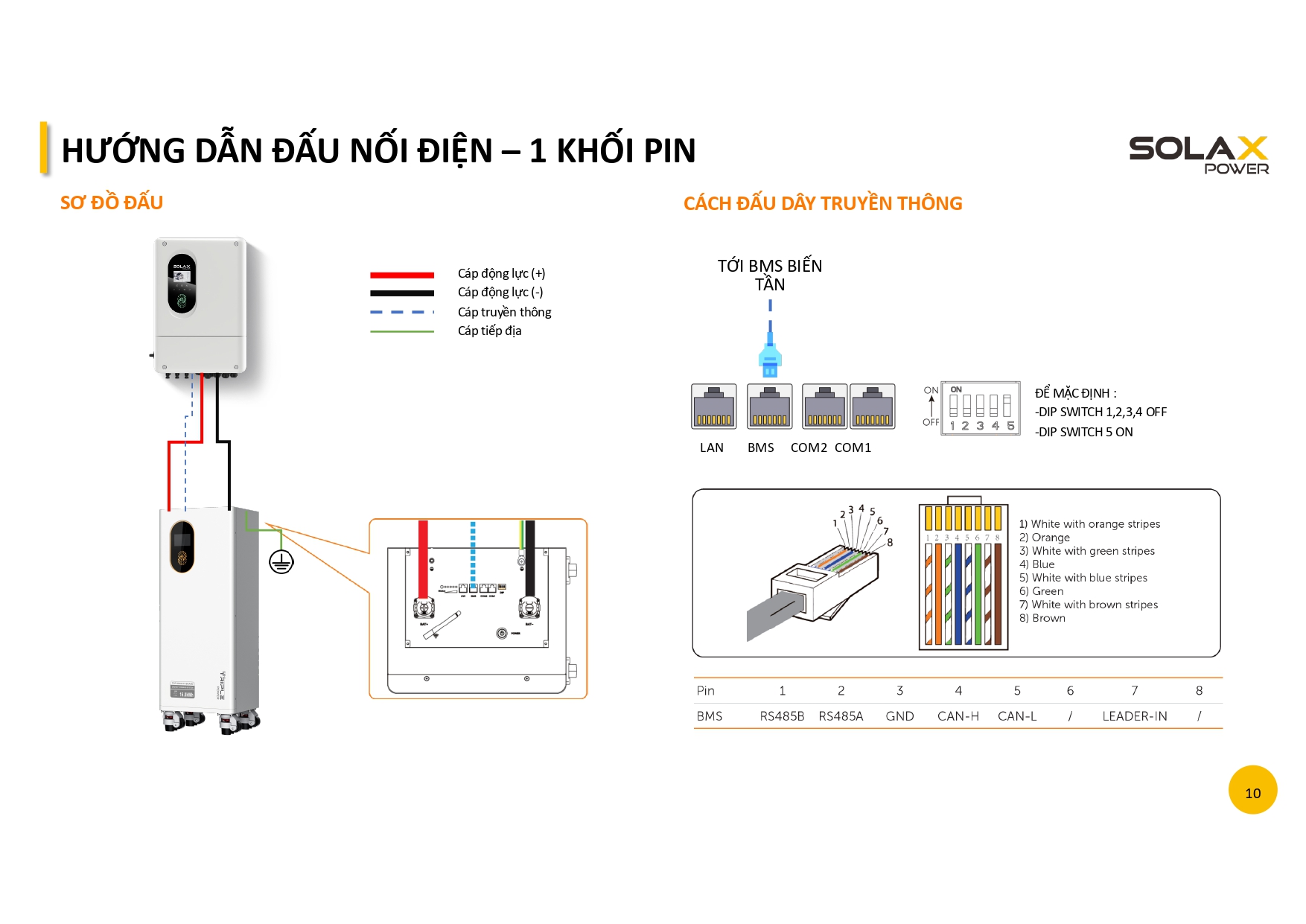

6. Hướng dẫn đấu nối điện LD160 với 1 khối pin

Khi hệ thống chỉ sử dụng một Battery LD160, cần thực hiện đấu nối các đường cáp theo đúng sơ đồ kỹ thuật.

Các kết nối chính gồm:

• Cáp động lực (+).
• Cáp động lực (-).
• Cáp truyền thông.
• Cáp tiếp địa.
• Kết nối LAN.
• Cổng BMS.
• Cổng COM1 và COM2.

Dây truyền thông đóng vai trò quan trọng trong việc kết nối Battery với hệ thống điều khiển/BMS của biến tần. Vì vậy, cần thực hiện đúng cổng và đúng sơ đồ được cung cấp trong tài liệu.

Đối với cấu hình DIP Switch mặc định, tài liệu hướng dẫn quy định:

• DIP Switch 1, 2, 3, 4: OFF.
• DIP Switch 5: ON.

Không nên tự ý thay đổi cấu hình DIP Switch nếu chưa xác định rõ yêu cầu của hệ thống.

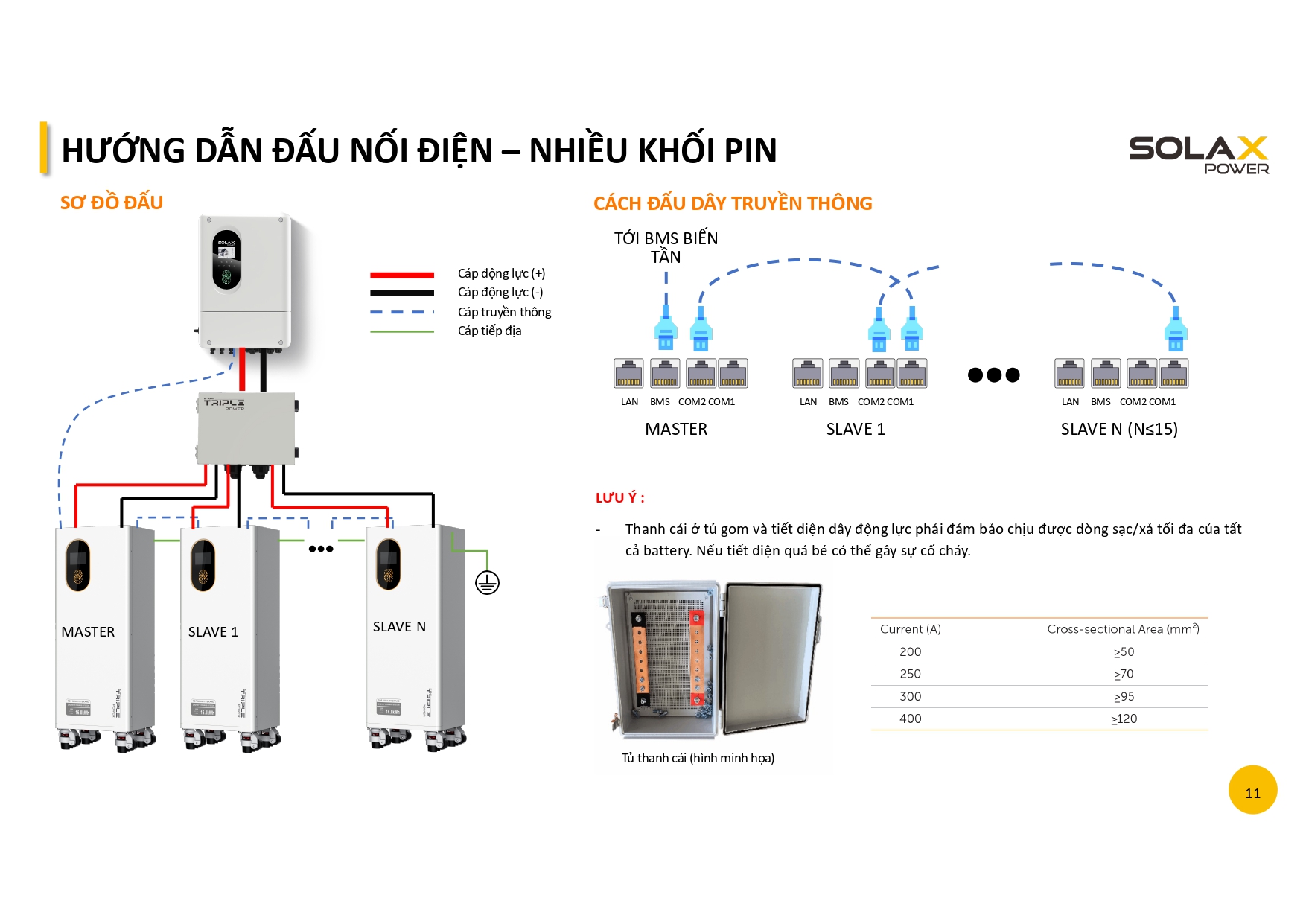

7. Hướng dẫn đấu nối nhiều khối pin LD160

LD160 cũng có thể được triển khai trong hệ thống sử dụng nhiều Battery. Khi đó, các Battery được phân chia thành:

• MASTER.
• SLAVE 1.
• SLAVE N.

Theo tài liệu, hệ thống có thể kết nối tối đa 15 Battery Slave (N ≤ 15) theo cấu hình được hướng dẫn. Các Battery cần được kết nối với nhau bằng hệ thống dây truyền thông và đấu nối nguồn phù hợp.

Trong hệ thống nhiều Battery, việc đấu nối thanh cái và dây động lực cần được tính toán cẩn thận. Thanh cái tại tủ gom và tiết diện dây động lực phải đảm bảo chịu được dòng sạc/xả tối đa của toàn bộ Battery.

Nếu tiết diện dây không phù hợp, có thể gây ra sự cố nghiêm trọng, trong đó tài liệu cảnh báo nguy cơ cháy.

Do đó, đây là hạng mục nên được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ đúng sơ đồ đấu nối của hệ thống.

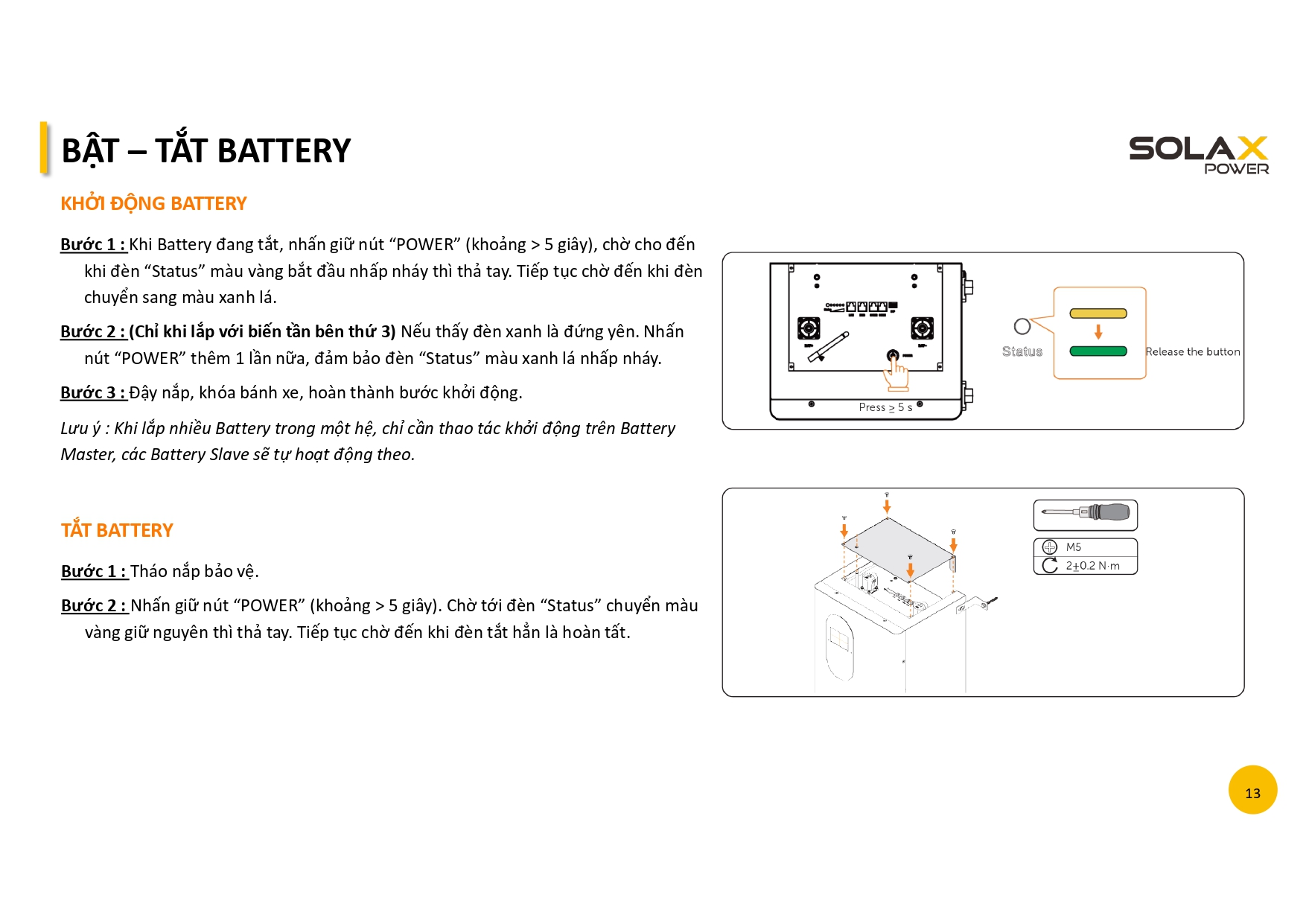

8. Hướng dẫn bật và tắt Battery LD160

Sau khi hoàn thành việc lắp đặt và đấu nối, có thể tiến hành khởi động Battery theo trình tự trong tài liệu.

• Hướng dẫn bật Battery LD160

Bước 1: Khởi động Battery

Khi Battery đang tắt, nhấn và giữ nút POWER khoảng hơn 5 giây.

Chờ đến khi đèn Status màu vàng bắt đầu nhấp nháy thì thả tay. Tiếp tục chờ cho đến khi đèn Status chuyển sang màu xanh lá.

Bước 2: Trường hợp sử dụng biến tần bên thứ 3

Nếu Battery được lắp với biến tần của bên thứ 3 và đèn xanh đang đứng yên, nhấn nút POWER thêm một lần.

Đảm bảo đèn Status màu xanh lá bắt đầu nhấp nháy.

Bước 3: Hoàn tất khởi động

Đậy nắp và khóa bánh xe để hoàn thành bước khởi động Battery.

Nếu hệ thống sử dụng nhiều Battery, chỉ cần thực hiện thao tác khởi động trên Battery Master. Các Battery Slave sẽ tự hoạt động theo hệ thống.

• Hướng dẫn tắt Battery LD160

Khi cần tắt Battery để bảo trì hoặc thực hiện thao tác kỹ thuật, thực hiện theo trình tự:

Bước 1: Tháo nắp bảo vệ.

Bước 2: Nhấn giữ nút POWER khoảng hơn 5 giây.

Chờ đến khi đèn Status chuyển sang màu vàng và giữ nguyên, sau đó thả tay. Tiếp tục chờ đến khi đèn tắt hoàn toàn là quá trình tắt Battery hoàn tất.

10. Cài đặt SolaXCloud cho LD160

Sau khi lắp đặt và khởi động Battery, bước tiếp theo là thiết lập kết nối với nền tảng SolaXCloud.

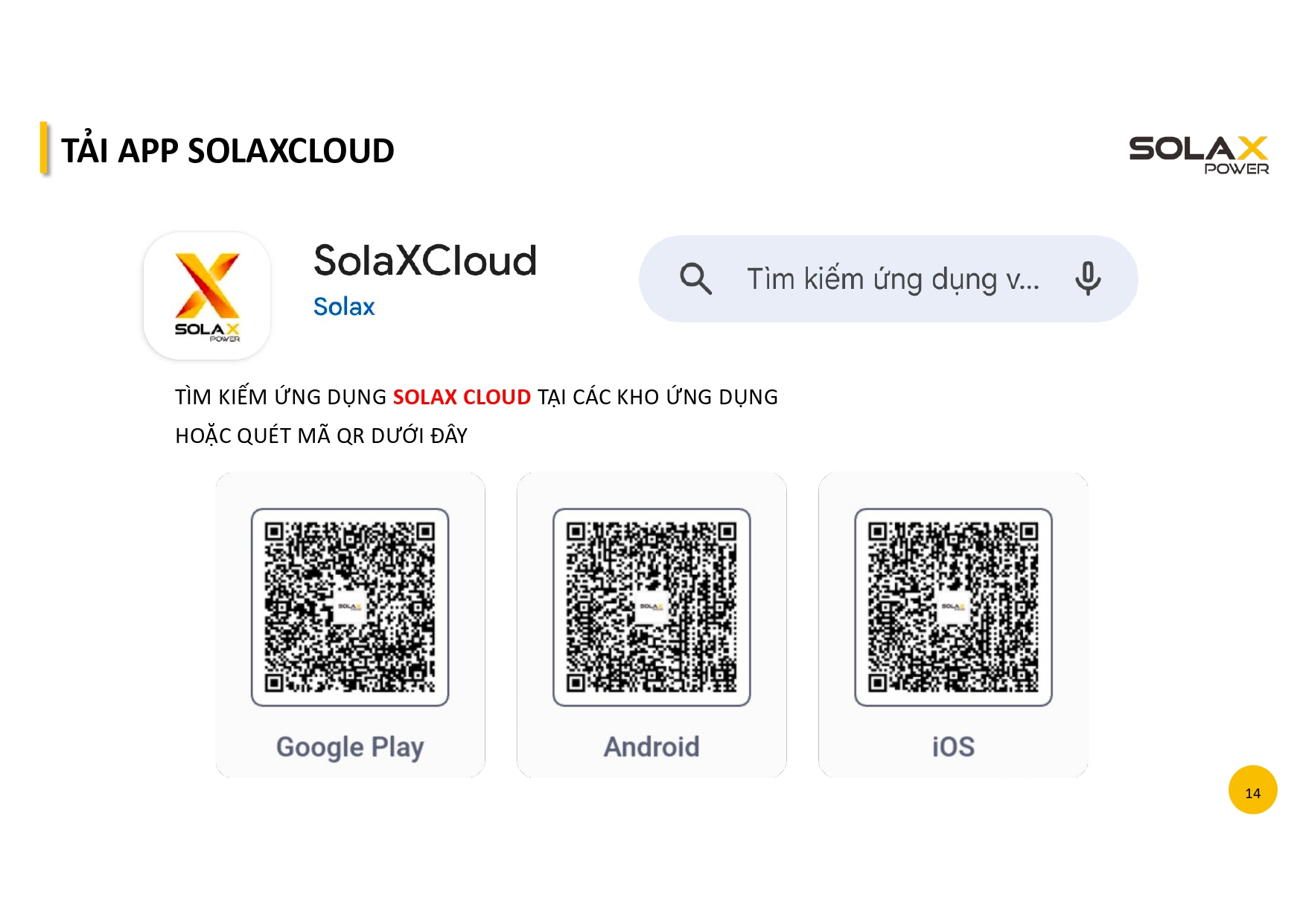

Người dùng có thể tìm kiếm ứng dụng SolaXCloud trên các kho ứng dụng hoặc sử dụng mã QR được cung cấp trong tài liệu hướng dẫn.

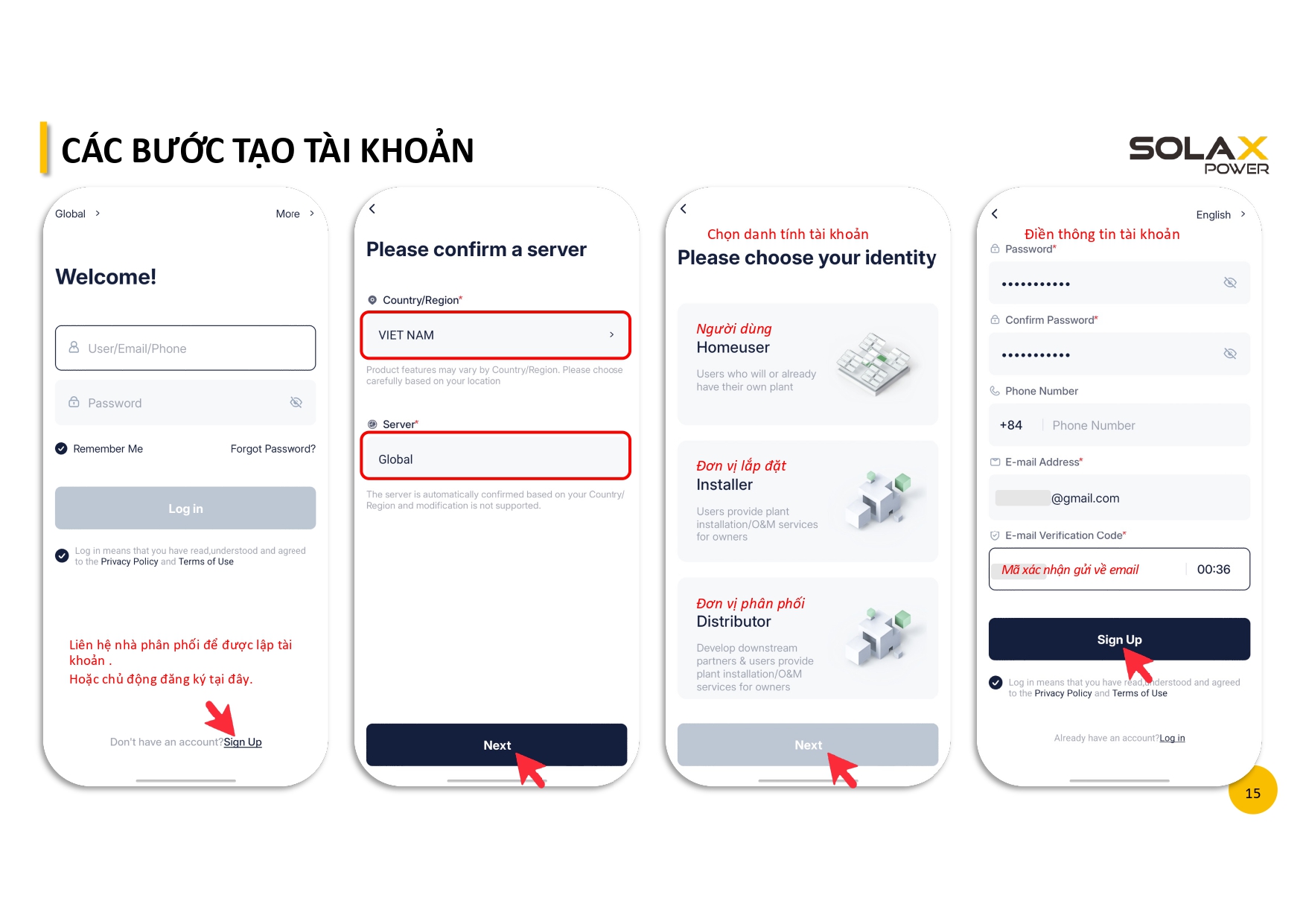

Khi tạo tài khoản, người dùng cần lựa chọn đúng danh tính tài khoản. Tài liệu hướng dẫn đề cập các nhóm gồm:

• Người dùng.
• Đơn vị lắp đặt.
• Đơn vị phân phối.

Sau đó thực hiện điền thông tin tài khoản và mã xác nhận được gửi về email. Trong một số trường hợp, người dùng có thể liên hệ nhà phân phối để được hỗ trợ lập tài khoản hoặc chủ động đăng ký theo hướng dẫn.

11. Đăng nhập và tạo dự án trên SolaXCloud

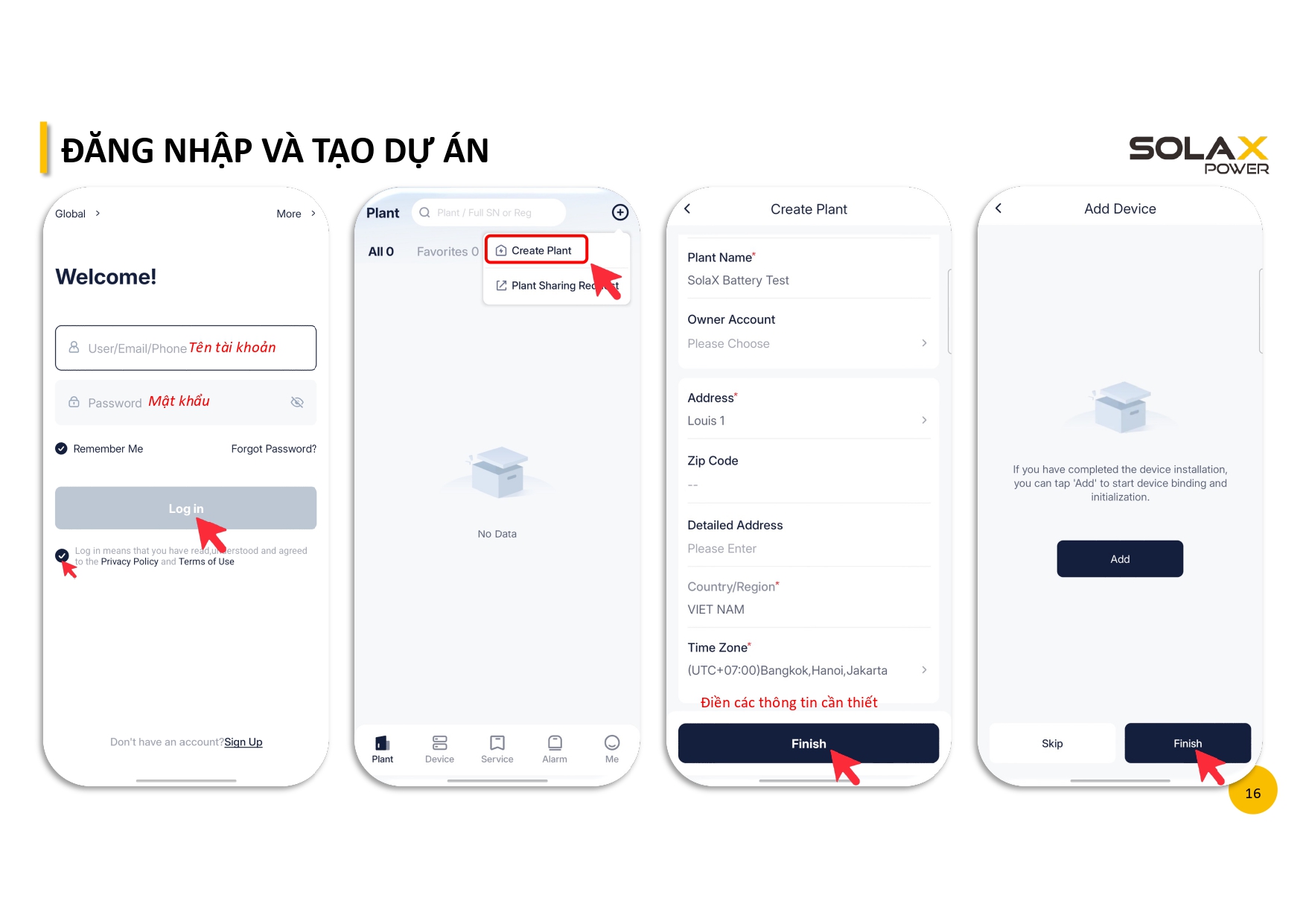

Sau khi hoàn tất tài khoản, đăng nhập vào SolaXCloud bằng tên tài khoản và mật khẩu.

Tiếp theo, điền các thông tin cần thiết để tạo dự án và quản lý hệ thống Battery.

Việc đưa hệ thống lên SolaXCloud giúp đơn vị vận hành có thể thực hiện các bước quản lý và kiểm tra trạng thái online theo yêu cầu của hệ thống.

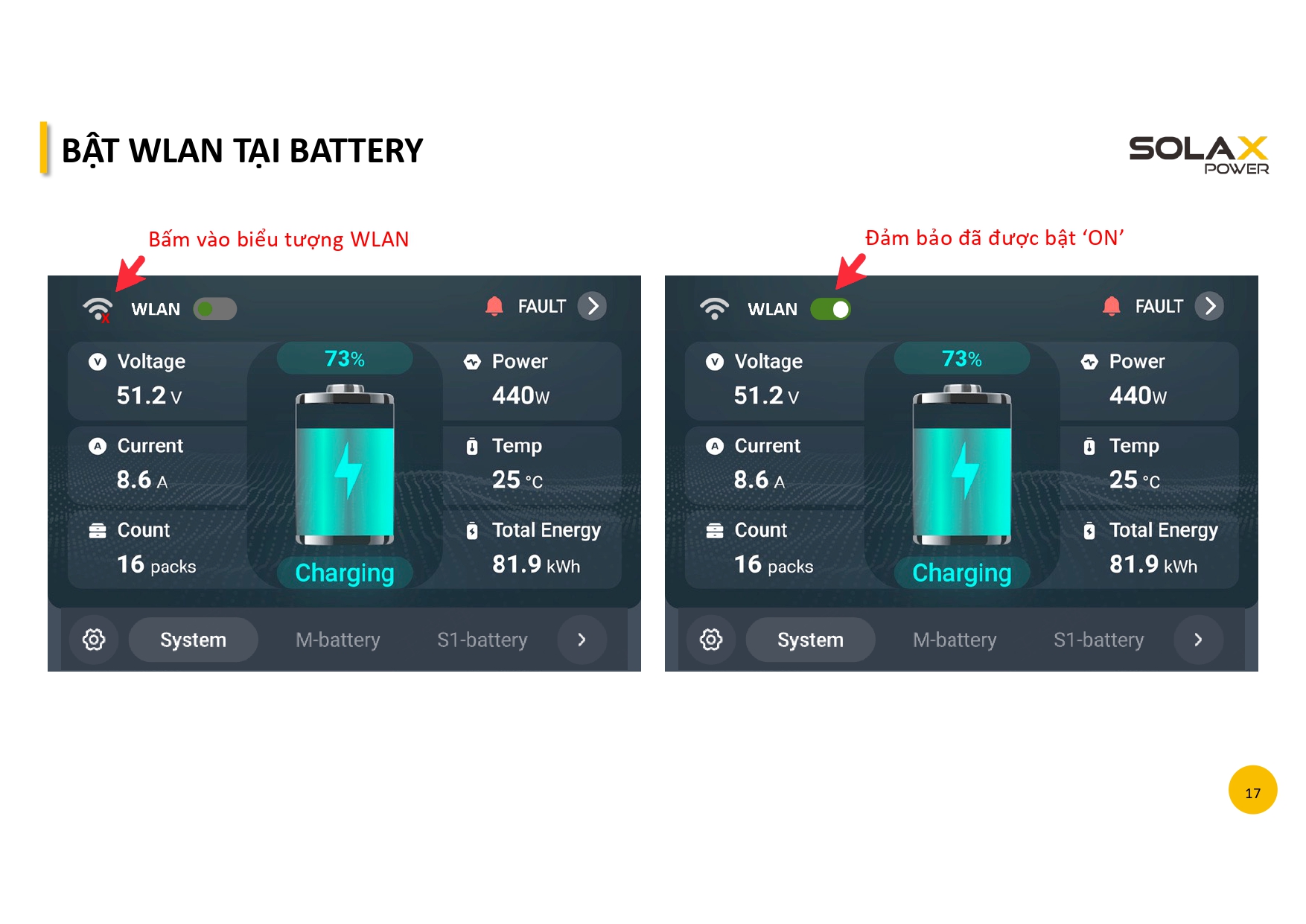

12. Bật WLAN trên Battery LD160

Để thực hiện kết nối Battery với SolaXCloud, cần kiểm tra trạng thái WLAN trên thiết bị.

Thao tác theo hướng dẫn:

Bấm vào biểu tượng WLAN và đảm bảo WLAN đã được bật ở trạng thái ON.

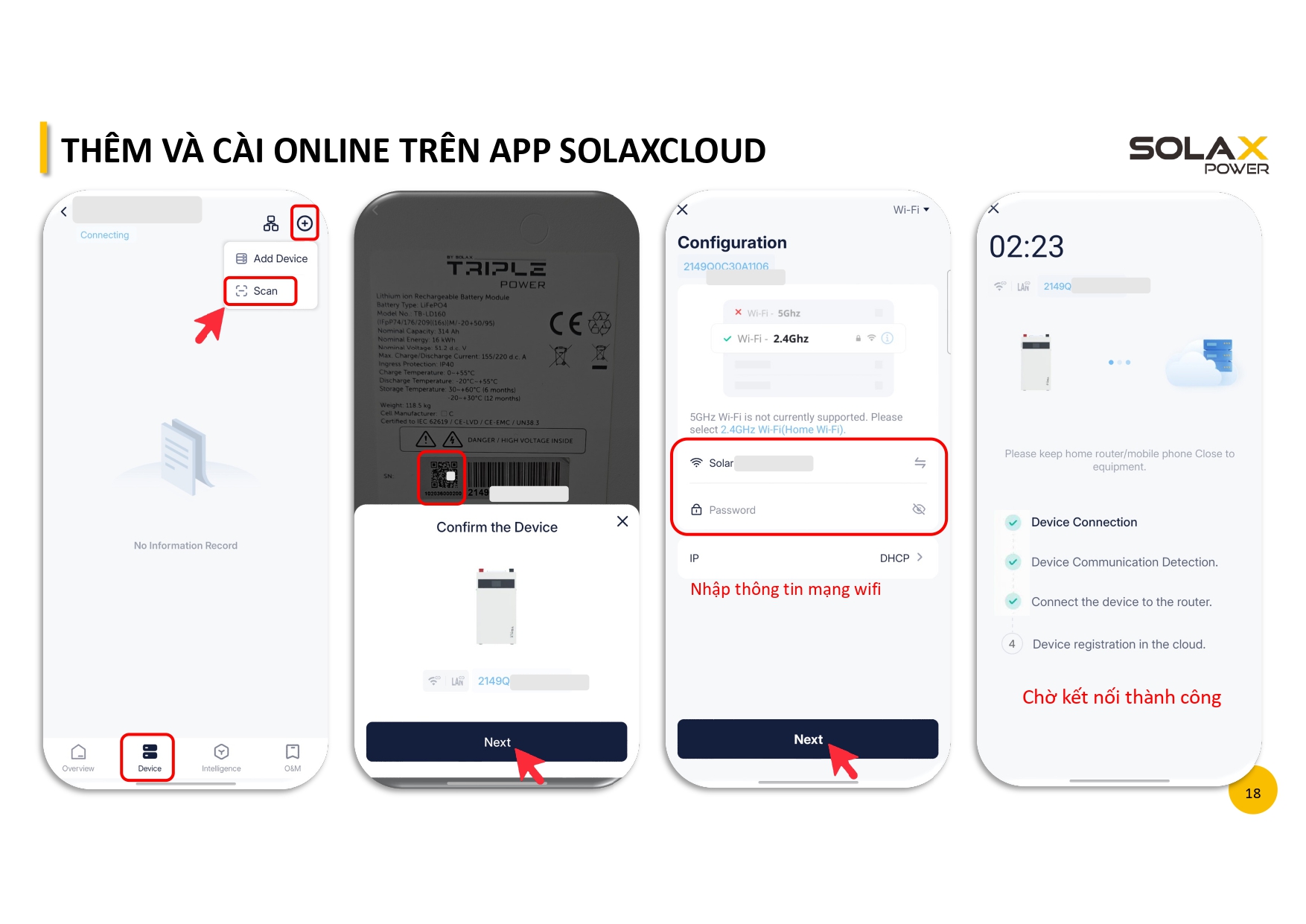

Sau đó thực hiện thêm Battery và cài đặt online trên ứng dụng SolaXCloud bằng cách nhập thông tin mạng Wi-Fi và chờ hệ thống kết nối thành công.

13. Kiểm tra kích hoạt bảo hành Pin lưu trữ điện mặt trời áp thấp SolaX LD160

Đây là bước không nên bỏ qua sau khi hoàn thành lắp đặt.

Theo tài liệu SolaX Vietnam, đối với Battery SolaX được lắp với biến tần của bên thứ 3, hệ thống bắt buộc phải kết nối online SolaXCloud để kích hoạt bảo hành 10 năm.

Trong trường hợp Battery được kết nối với Inverter SolaX, bảo hành sẽ được tự động kích hoạt khi biến tần online.

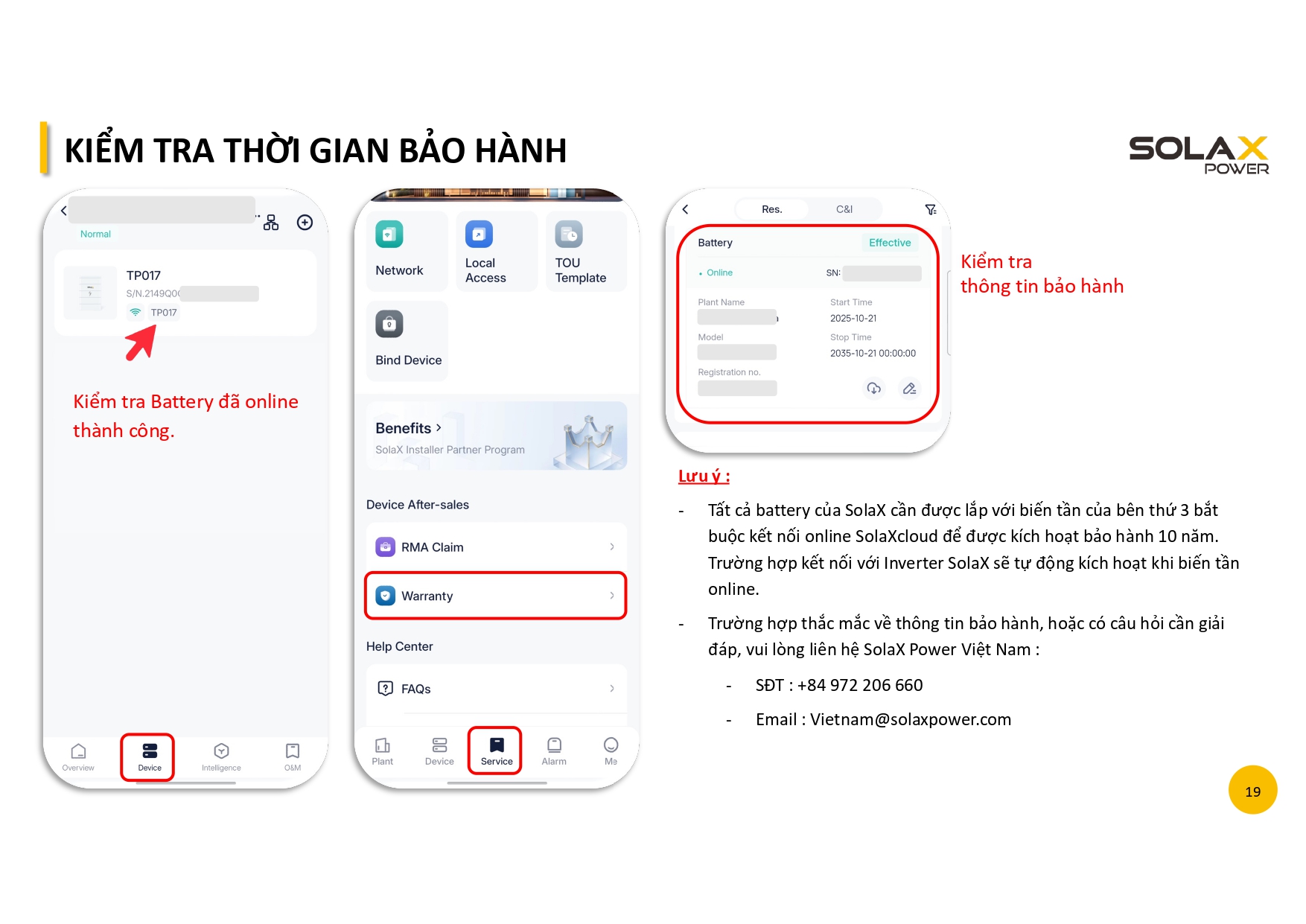

Sau khi hoàn tất kết nối, cần kiểm tra Battery đã online thành công và kiểm tra thông tin bảo hành trên hệ thống.

Nếu có thắc mắc liên quan đến thông tin bảo hành hoặc cần hỗ trợ kỹ thuật, tài liệu cung cấp thông tin liên hệ SolaX Power Việt Nam:

Số điện thoại: +84 972 206 660

Email: Vietnam@solaxpower.com

14. Một số lưu ý quan trọng khi lắp đặt Pin lưu trữ điện mặt trời áp thấp SolaX LD160

Để quá trình thi công diễn ra thuận lợi và hạn chế các vấn đề trong quá trình vận hành, có thể lưu ý một số điểm quan trọng sau:

Lắp đặt đúng môi trường

LD160 cần được lắp đặt trong nhà, khu vực khô ráo, thông thoáng và tránh nước. Không nên lắp đặt Battery ngoài trời vì có thể ảnh hưởng đến hiệu lực bảo hành.

Đảm bảo khoảng cách

Khoảng cách tối thiểu từ Battery đến tường là 200 mm và khoảng cách giữa các Battery là 400 mm.

Kiểm tra phụ kiện trước khi thi công

Nên quay video quá trình mở thùng và kiểm tra ngoại quan, phụ kiện ngay sau khi nhận hàng. Nếu có hư hỏng hoặc thiếu linh kiện, liên hệ nhà phân phối càng sớm càng tốt.

Đấu nối đúng sơ đồ

Hệ thống một Battery và nhiều Battery có sơ đồ đấu nối khác nhau. Đặc biệt với hệ thống nhiều Battery, cần chú ý cấu hình Master/Slave và khả năng chịu dòng của thanh cái, dây động lực.

Hoàn thành kết nối SolaXCloud

Đối với hệ thống sử dụng biến tần bên thứ 3, cần kết nối online SolaXCloud để kích hoạt bảo hành 10 năm theo hướng dẫn.

15. Tải PDF hướng dẫn lắp đặt Pin lưu trữ điện mặt trời áp thấp SolaX LD160

Nếu bạn đang trực tiếp thi công hệ thống LD160, nên sử dụng tài liệu PDF để đối chiếu trong quá trình lắp đặt, đặc biệt là các sơ đồ cơ khí, sơ đồ đấu nối điện, vị trí cổng kết nối và các bước cài đặt trên SolaXCloud.

Xem và tải tài liệu PDF Hướng dẫn lắp đặt và cài đặt LD160:

Tài liệu gồm 19 trang, bao gồm các nội dung từ lưu ý về vị trí lắp đặt, hướng dẫn lắp đặt, đấu nối một hoặc nhiều khối pin, khởi động/tắt Battery, cài đặt SolaXCloud và kiểm tra thông tin bảo hành.

Kết luận

Lắp đặt LD160 đúng kỹ thuật cần được thực hiện theo một quy trình rõ ràng, bắt đầu từ việc lựa chọn vị trí phù hợp, kiểm tra thiết bị, lắp đặt cơ khí, đấu nối điện và truyền thông, sau đó khởi động, kết nối SolaXCloud và kiểm tra bảo hành.

Trong đó, ba vấn đề cần đặc biệt quan tâm là LD160 phải được lắp đặt trong nhà, đảm bảo đúng khoảng cách thông thoáng và đấu nối đúng sơ đồ kỹ thuật. Với hệ thống nhiều Battery, việc xác định Master/Slave và đảm bảo khả năng chịu dòng của thanh cái, dây động lực cũng rất quan trọng.

Để hạn chế sai sót trong quá trình thi công, kỹ thuật viên nên luôn đối chiếu trực tiếp với tài liệu PDF hướng dẫn chính thức của SolaX Vietnam trước và trong khi lắp đặt.
