1. Giới thiệu biến tần Hybrid 1 pha áp thấp SolaX X1-HYB-LV

SolaX X1-HYB-LV là dòng biến tần Hybrid 1 pha áp thấp được thiết kế để kết hợp với hệ thống điện mặt trời và pin lưu trữ. Dòng sản phẩm trong tài liệu hướng dẫn gồm các mức công suất 3kW, 3.6kW, 3.7kW, 4kW, 5kW và 6kW.

Điểm đáng chú ý của một hệ thống Hybrid là biến tần không chỉ xử lý nguồn điện từ các tấm pin mặt trời mà còn phối hợp với Battery, lưới điện và tải tiêu thụ. Vì vậy, việc lắp đặt đúng ngay từ đầu sẽ ảnh hưởng trực tiếp đến khả năng vận hành ổn định của toàn bộ hệ thống.

Tài liệu SolaX Vietnam chia quy trình thành hai phần chính: hướng dẫn lắp đặt và hướng dẫn cài đặt.

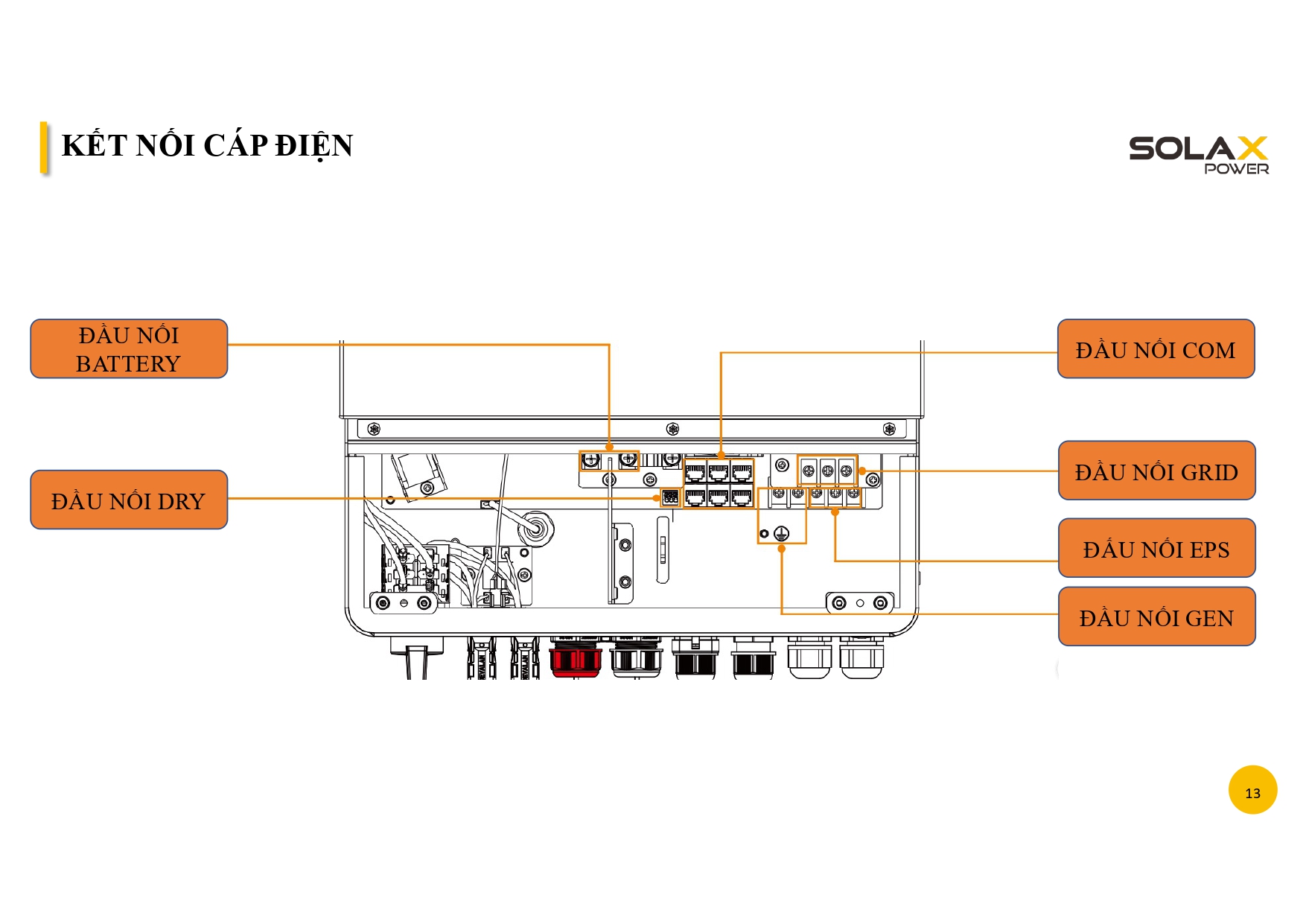

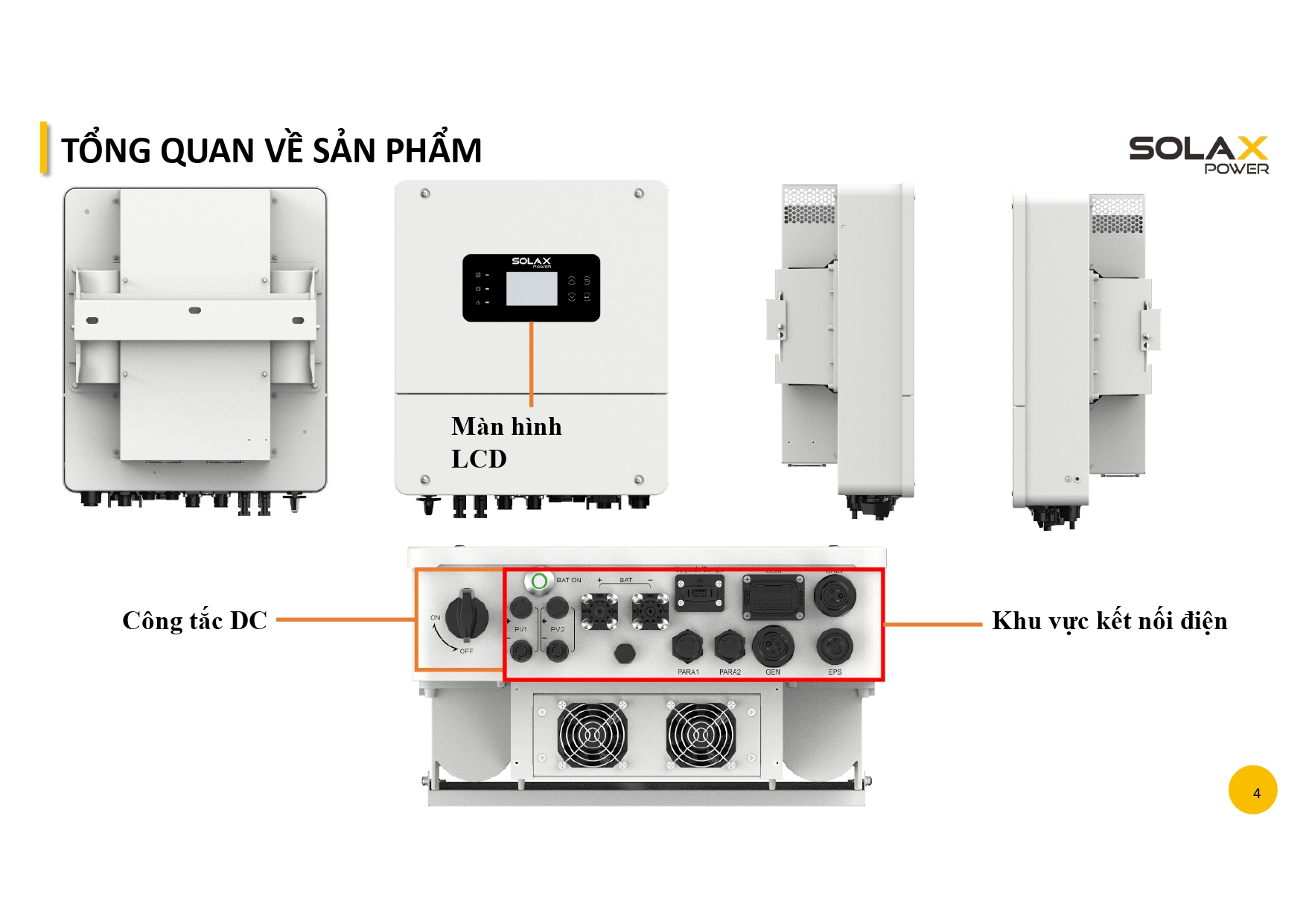

2. Tổng quan các khu vực kết nối trên SolaX X1-HYB-LV

Trước khi đấu nối, kỹ thuật viên cần xác định đúng các khu vực trên biến tần. Tài liệu giới thiệu các đầu nối chính gồm:

• Đầu nối Battery
• Đầu nối Dry
• Đầu nối COM
• Đầu nối Grid
• Đầu nối EPS
• Đầu nối GEN
• Khu vực kết nối điện
• Công tắc DC
• Màn hình LCD

Việc xác định đúng từng cổng rất quan trọng vì mỗi đầu nối đảm nhiệm một chức năng khác nhau trong hệ thống.

3. Chuẩn bị trước khi lắp đặt SolaX X1-HYB-LV

Một bộ biến tần Hybrid không nên được lắp đặt ngay khi vừa đưa lên công trình. Trước tiên cần kiểm tra thiết bị, phụ kiện, vị trí lắp đặt và chuẩn bị đầy đủ dụng cụ cần thiết.

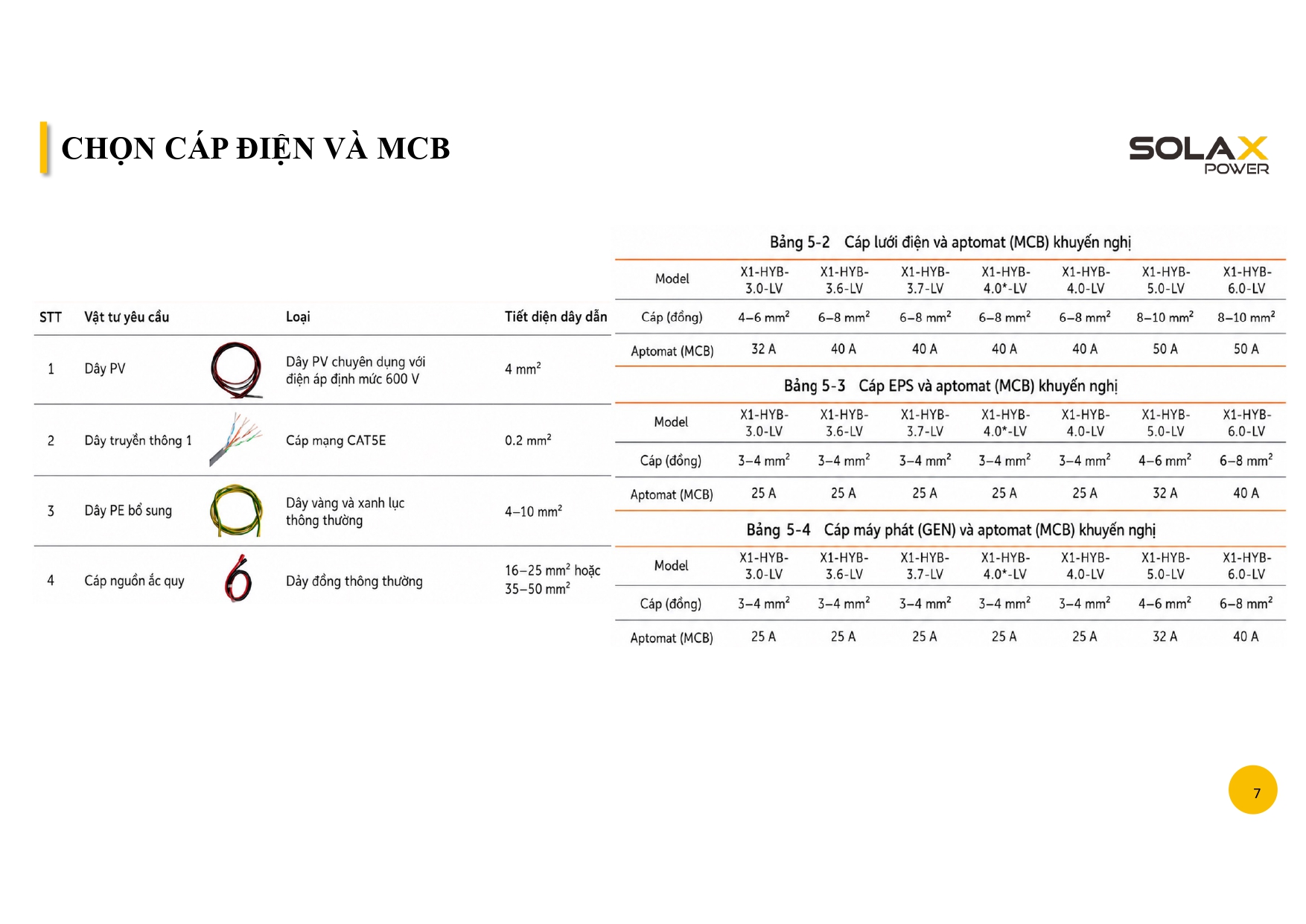

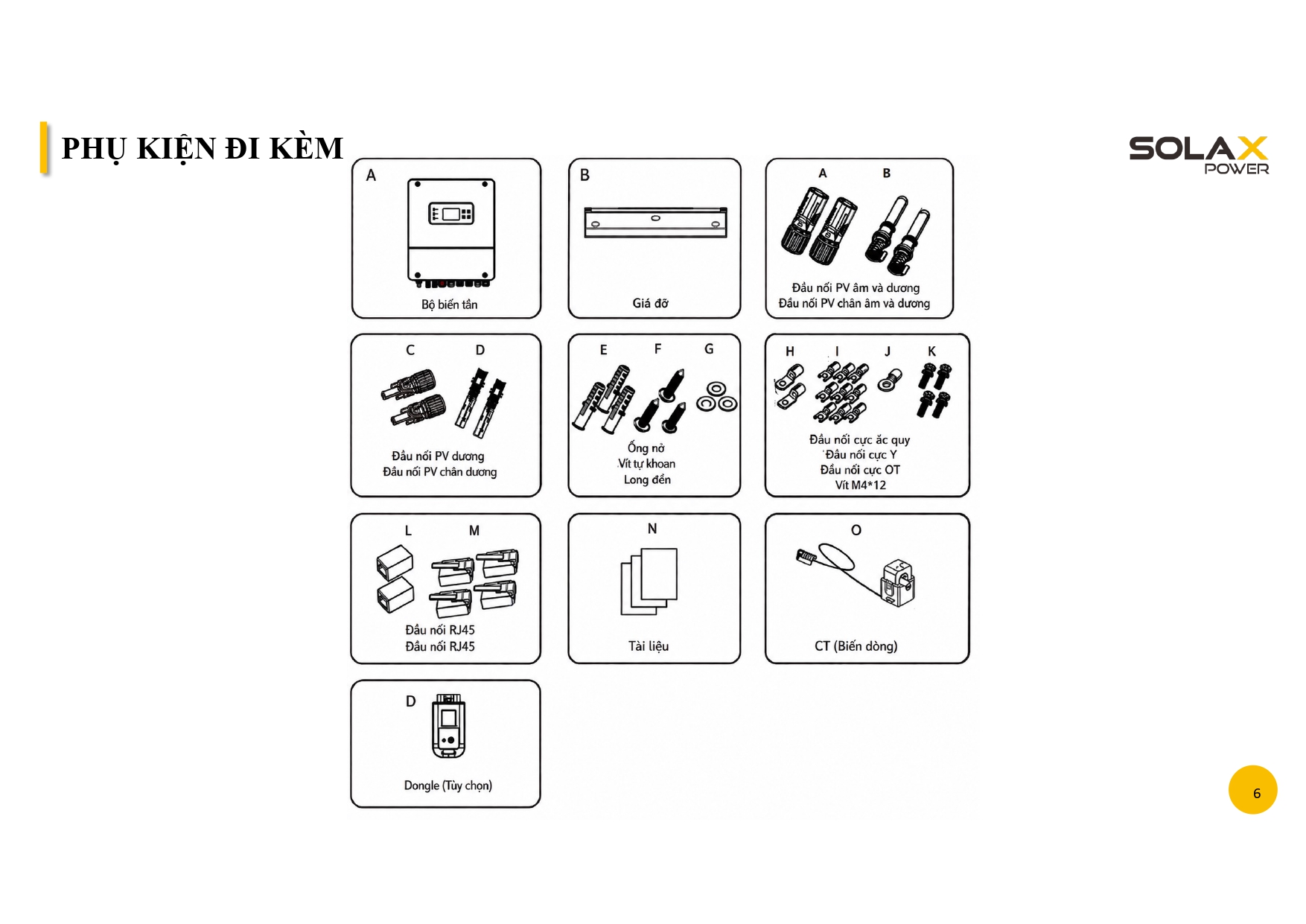

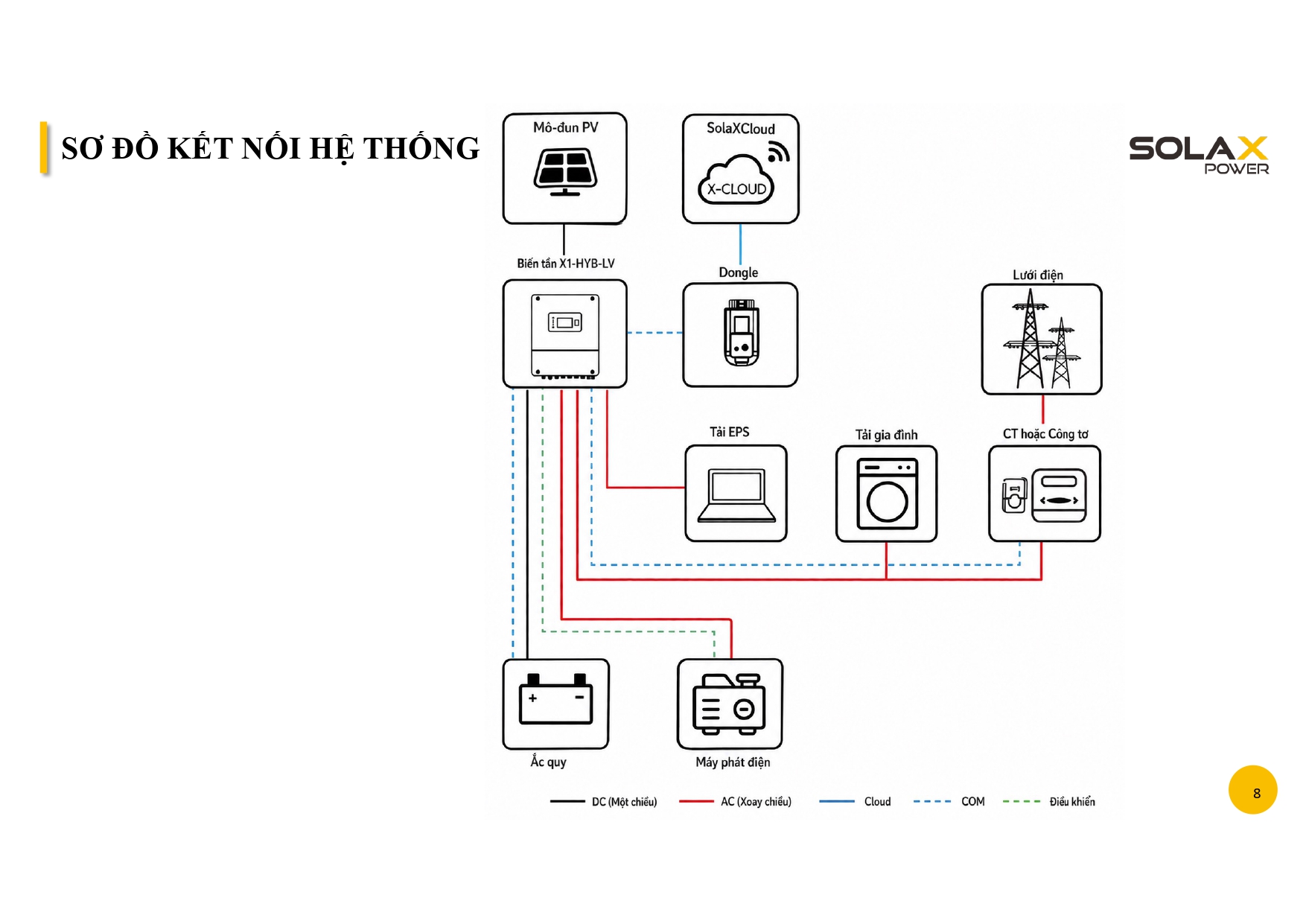

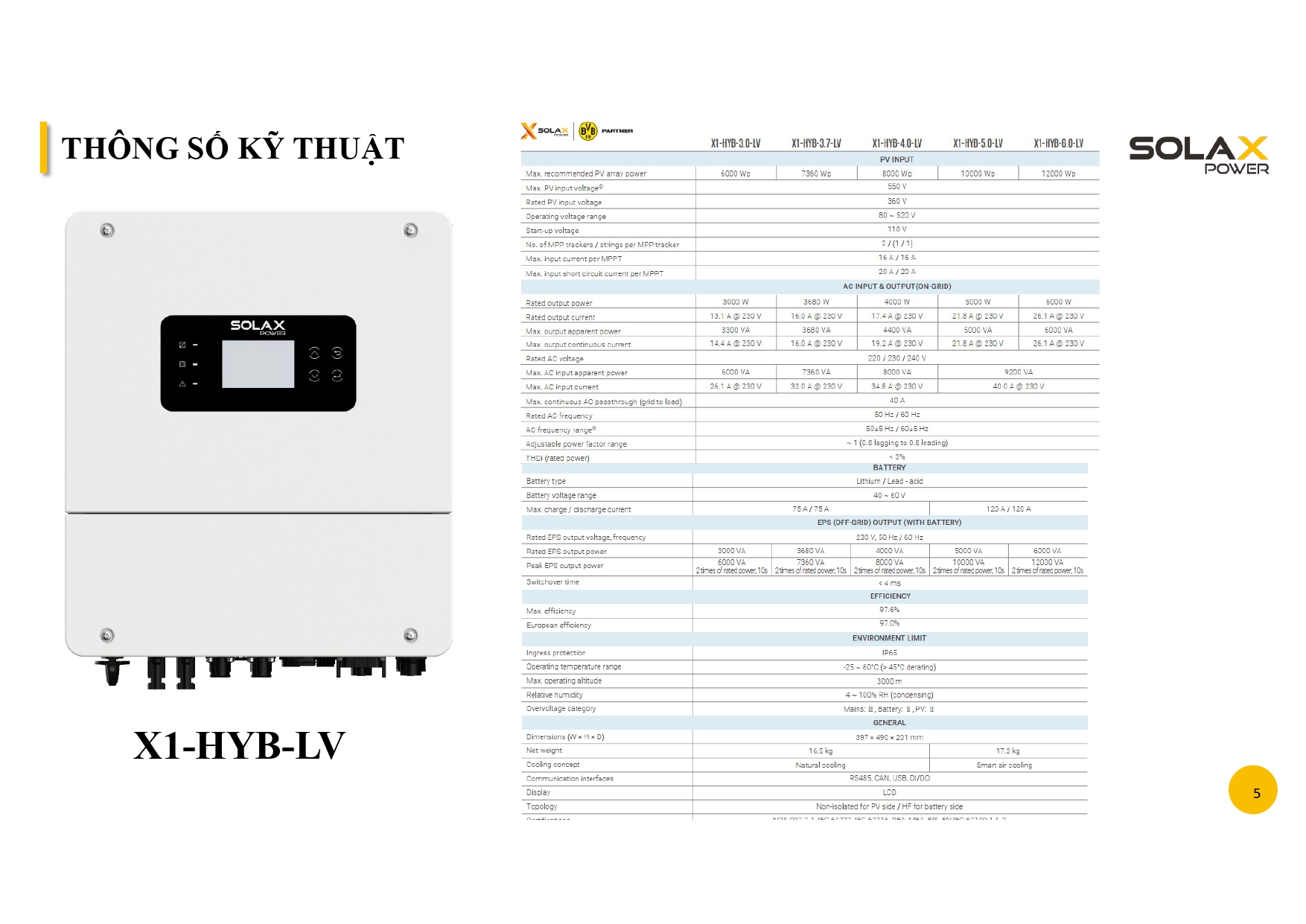

Tài liệu hướng dẫn dành riêng các phần cho thông số kỹ thuật, phụ kiện đi kèm, lựa chọn cáp điện và MCB, sơ đồ kết nối hệ thống trước khi tiến hành lắp đặt thực tế.

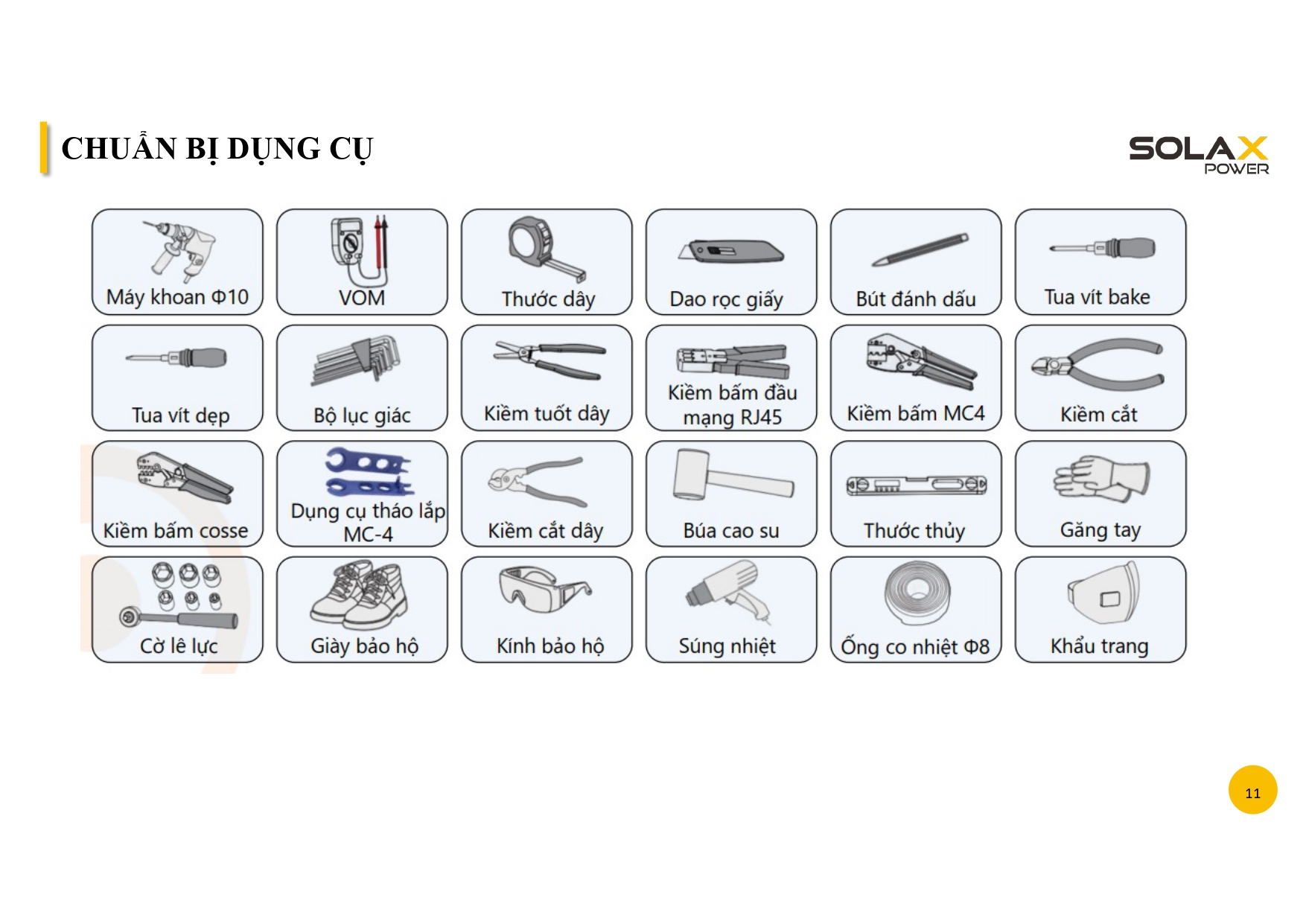

Đây là bước tưởng như đơn giản nhưng lại giúp hạn chế khá nhiều lỗi trong quá trình đấu nối.

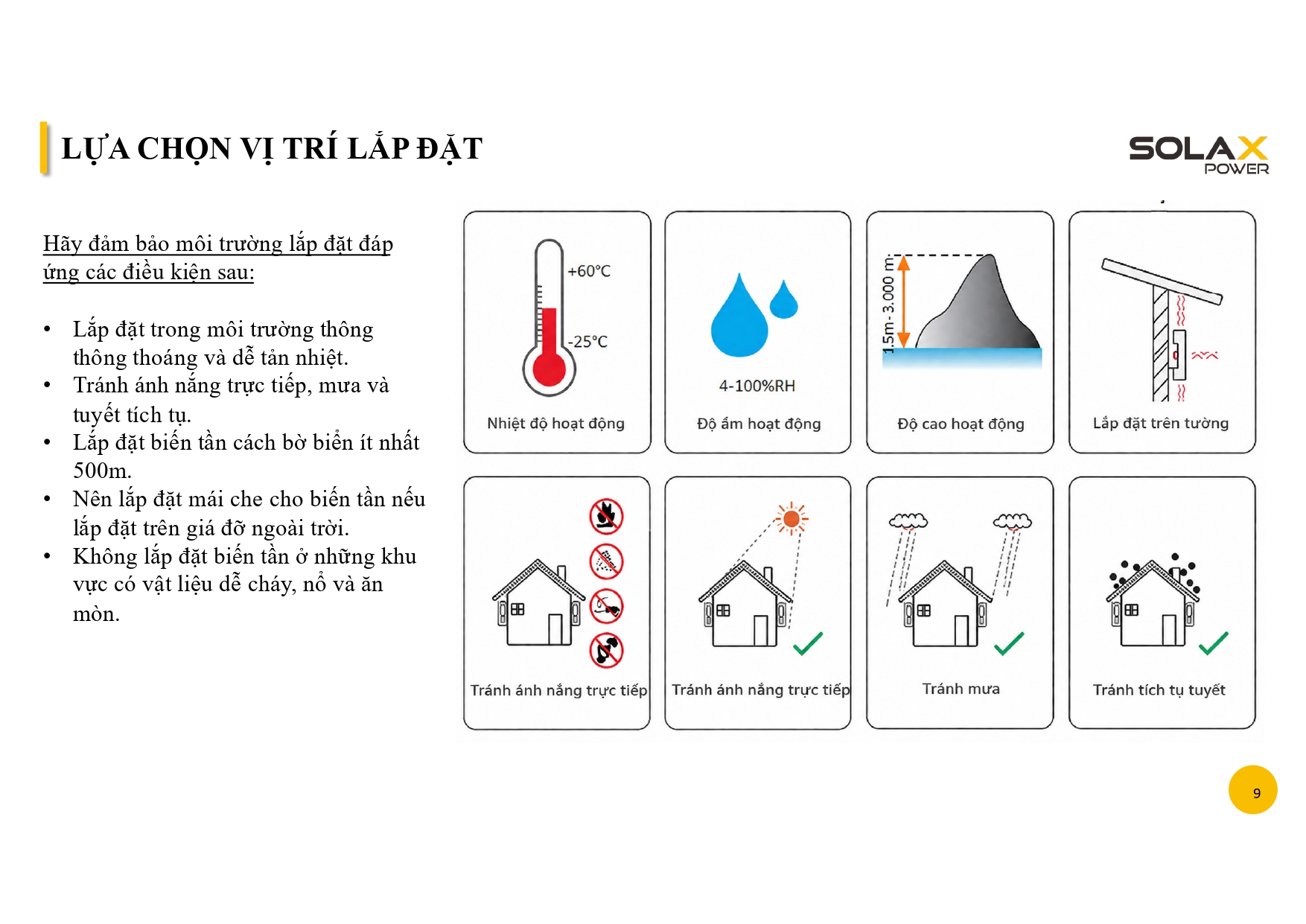

4. Lựa chọn vị trí lắp đặt biến tần SolaX X1-HYB-LV

Vị trí lắp đặt ảnh hưởng trực tiếp đến khả năng tản nhiệt và độ ổn định của biến tần.

Theo hướng dẫn của SolaX Vietnam, vị trí lắp đặt cần đáp ứng các yêu cầu sau:

• Môi trường thông thoáng, dễ tản nhiệt.
• Tránh ánh nắng trực tiếp.
• Tránh khu vực có mưa hoặc tuyết tích tụ.
• Biến tần nên được lắp đặt cách bờ biển ít nhất 500m.
• Nếu lắp đặt trên giá đỡ ngoài trời, nên có mái che bảo vệ.
• Không đặt biến tần tại khu vực có vật liệu dễ cháy, dễ nổ hoặc ăn mòn.

Nói đơn giản, nên chọn vị trí khô ráo, thoáng và dễ thao tác khi cần kiểm tra hoặc bảo trì.

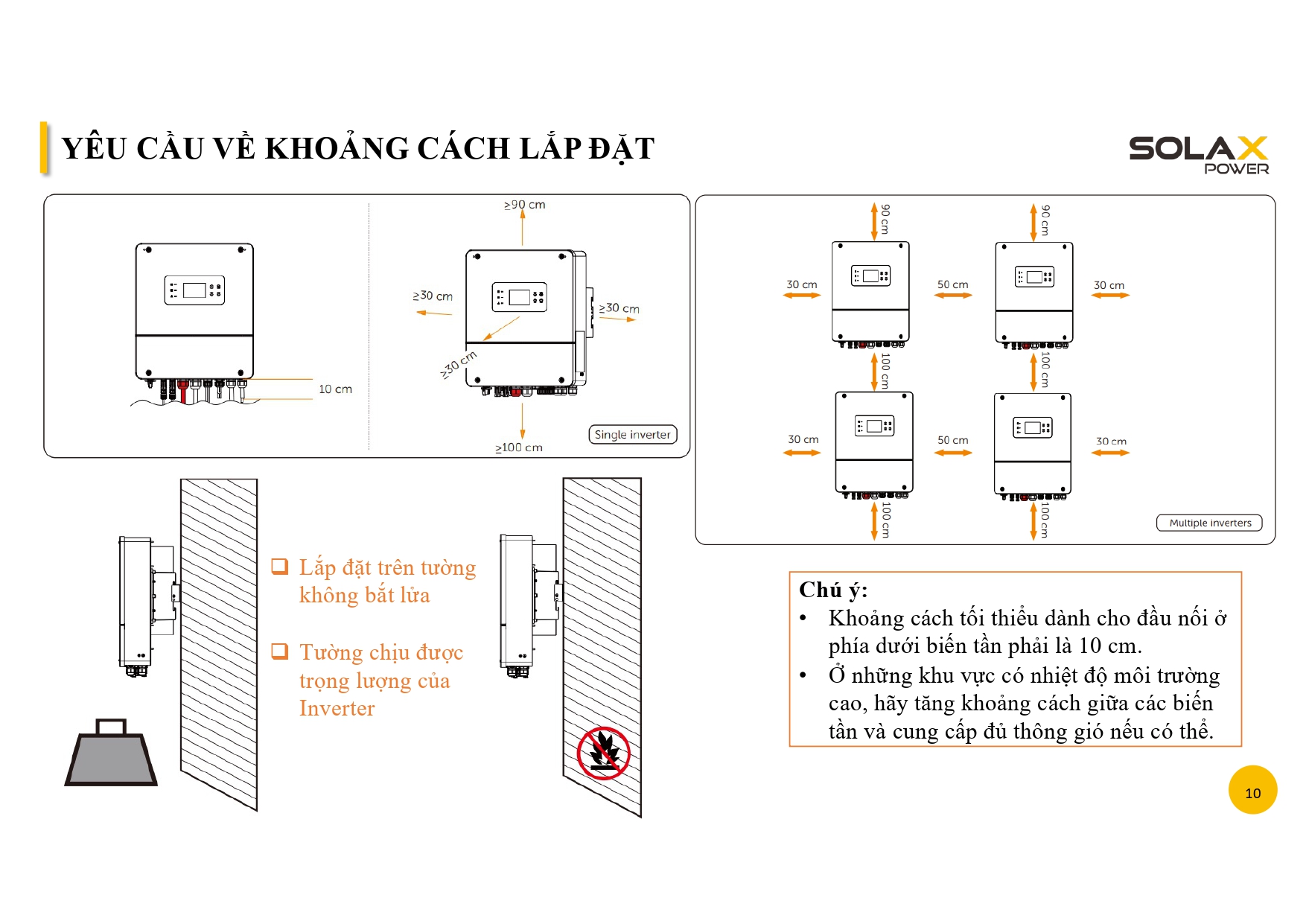

Khoảng cách lắp đặt

Khi cố định SolaX X1-HYB-LV trên tường, cần đặc biệt chú ý khoảng không gian xung quanh biến tần.

Tài liệu yêu cầu khoảng cách tối thiểu dành cho đầu nối phía dưới biến tần là 10 cm. Nếu khu vực lắp đặt có nhiệt độ môi trường cao, nên tăng khoảng cách giữa các biến tần và đảm bảo thông gió đầy đủ. Tường lắp đặt cũng cần là loại không bắt lửa và đủ khả năng chịu trọng lượng của inverter.

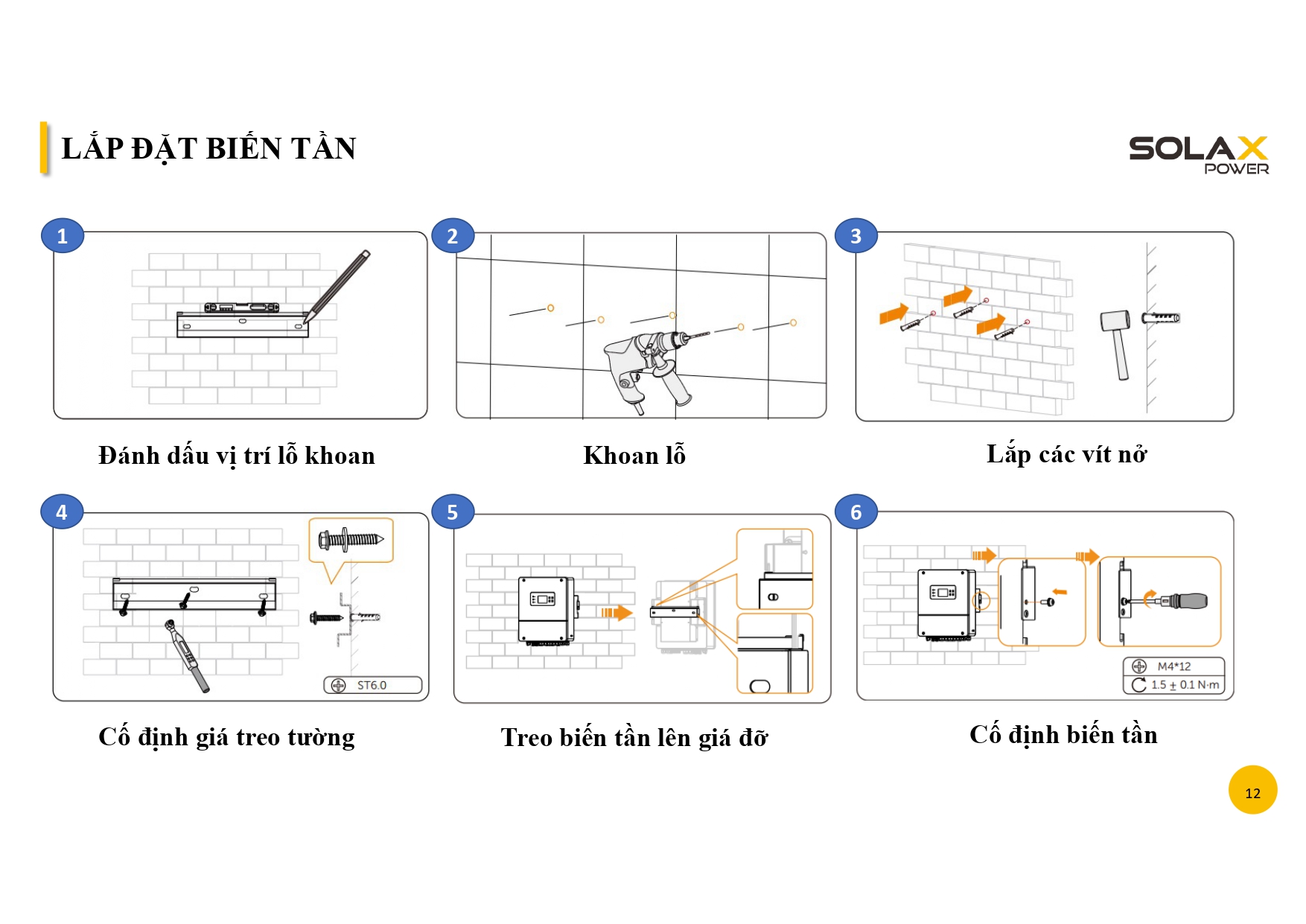

5. Các bước lắp đặt SolaX X1-HYB-LV lên tường

Quy trình lắp đặt cơ bản gồm 6 bước:

Bước 1: Đánh dấu vị trí các lỗ khoan.

Bước 2: Khoan lỗ theo vị trí đã đánh dấu.

Bước 3: Lắp các vít nở.

Bước 4: Cố định giá treo tường.

Bước 5: Treo biến tần lên giá đỡ.

Bước 6: Cố định chắc chắn biến tần.

Trình tự này được thể hiện trực tiếp trong tài liệu hướng dẫn lắp đặt X1-HYB-LV của SolaX Vietnam.

Sau khi treo inverter, nên kiểm tra lại độ chắc chắn trước khi chuyển sang bước đấu nối điện.

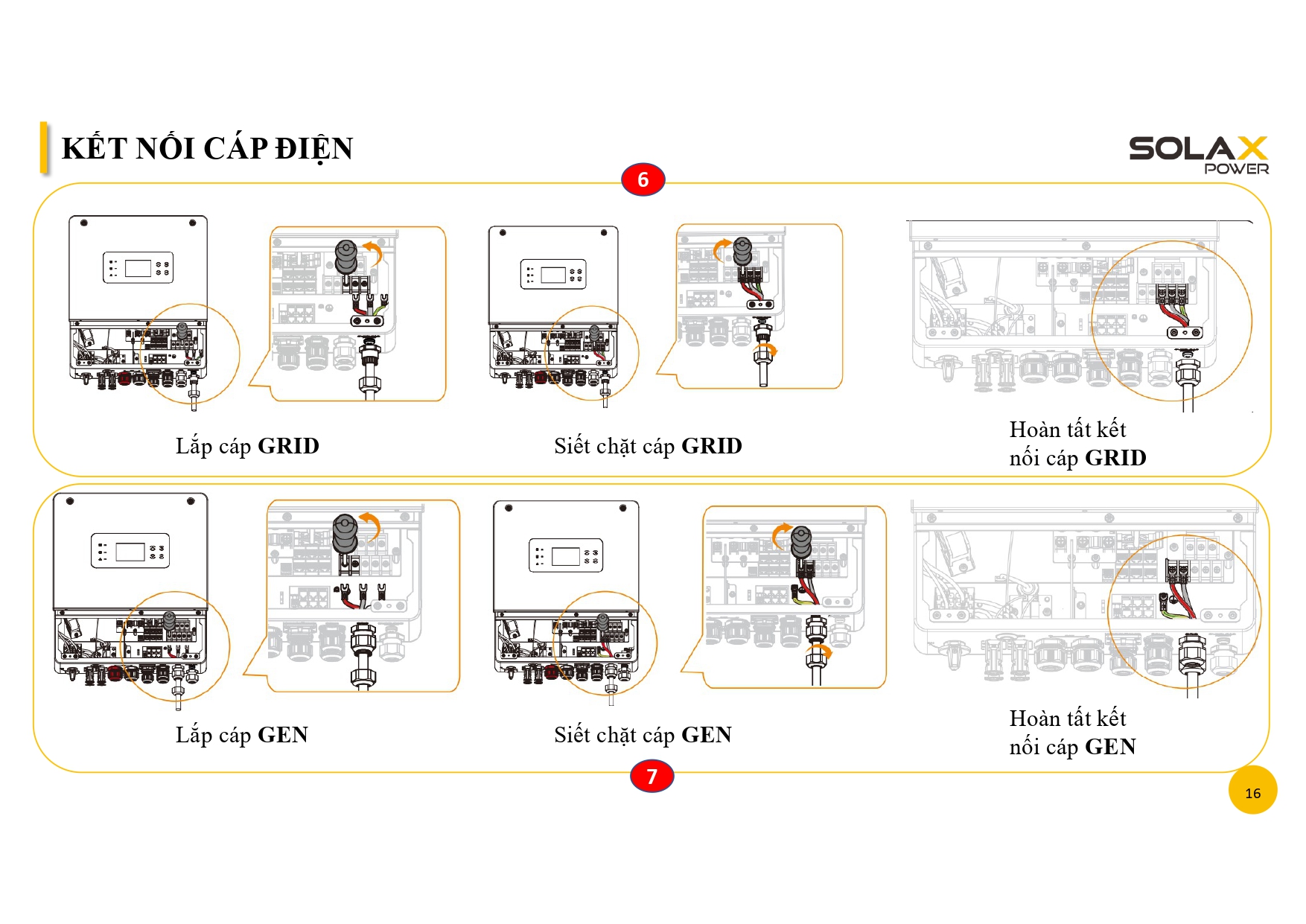

6. Kết nối cáp điện cho biến tần Hybrid SolaX X1-HYB-LV

SolaX X1-HYB-LV có các khu vực đấu nối Grid, GEN, EPS, Battery và các cổng truyền thông liên quan.

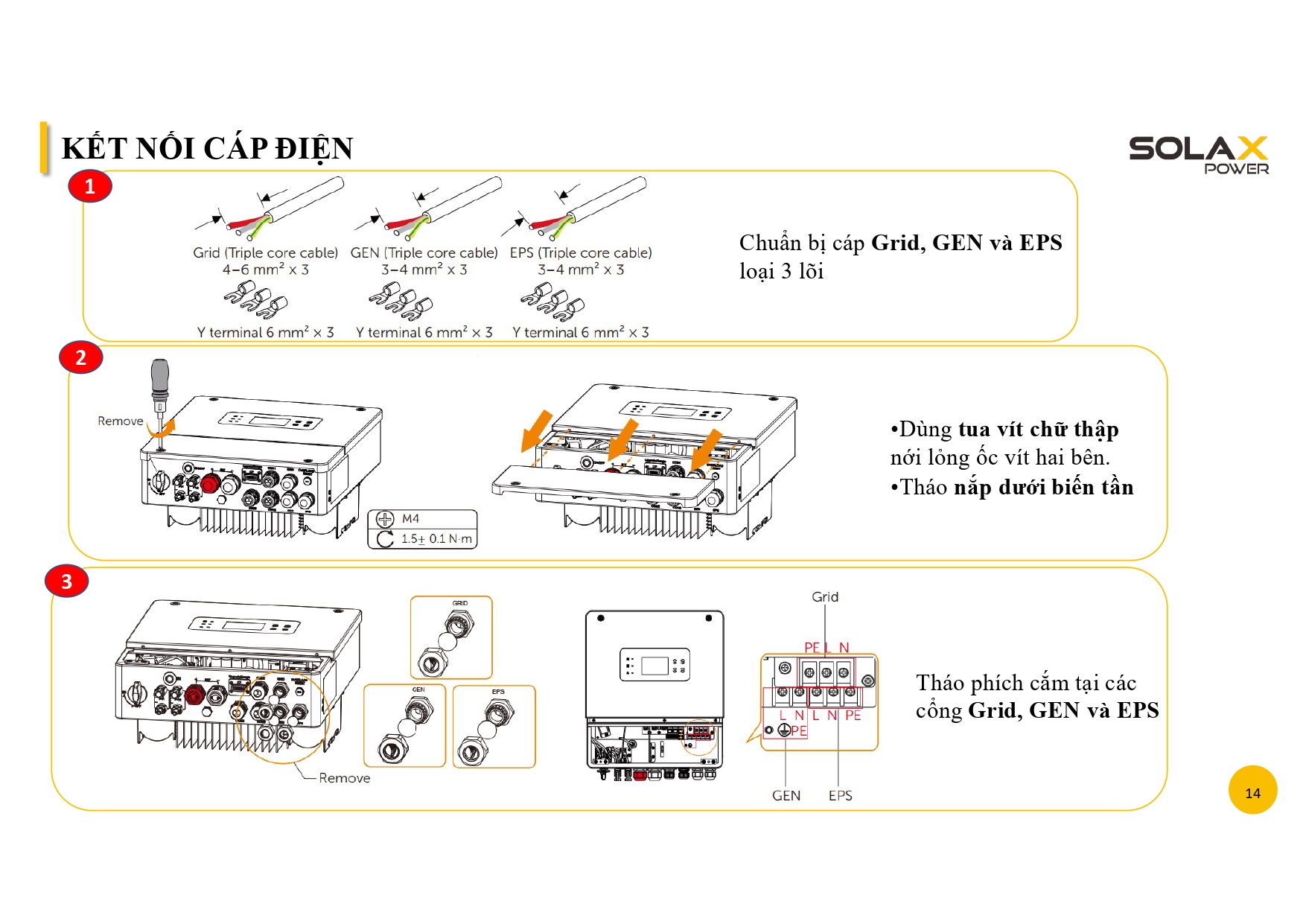

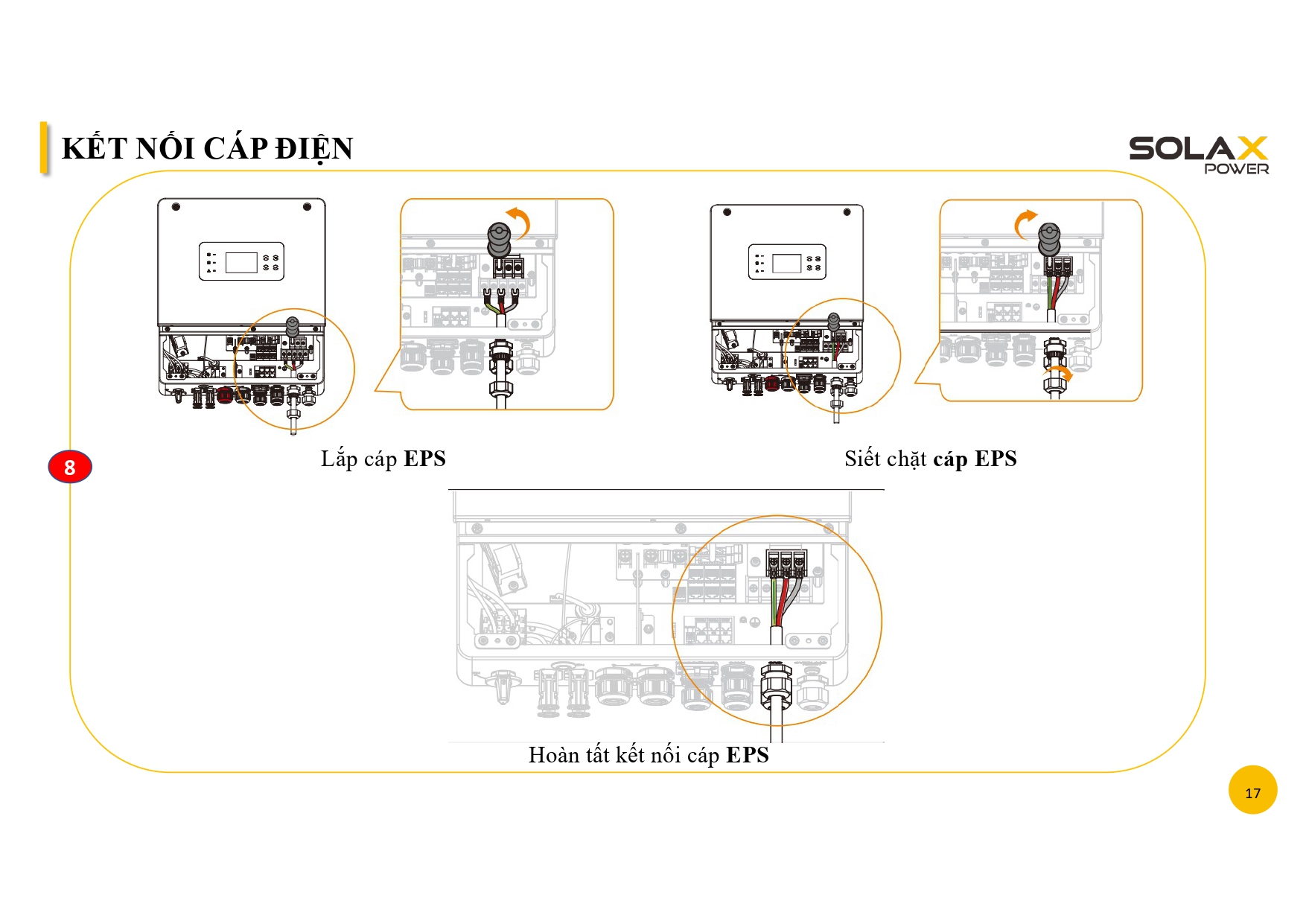

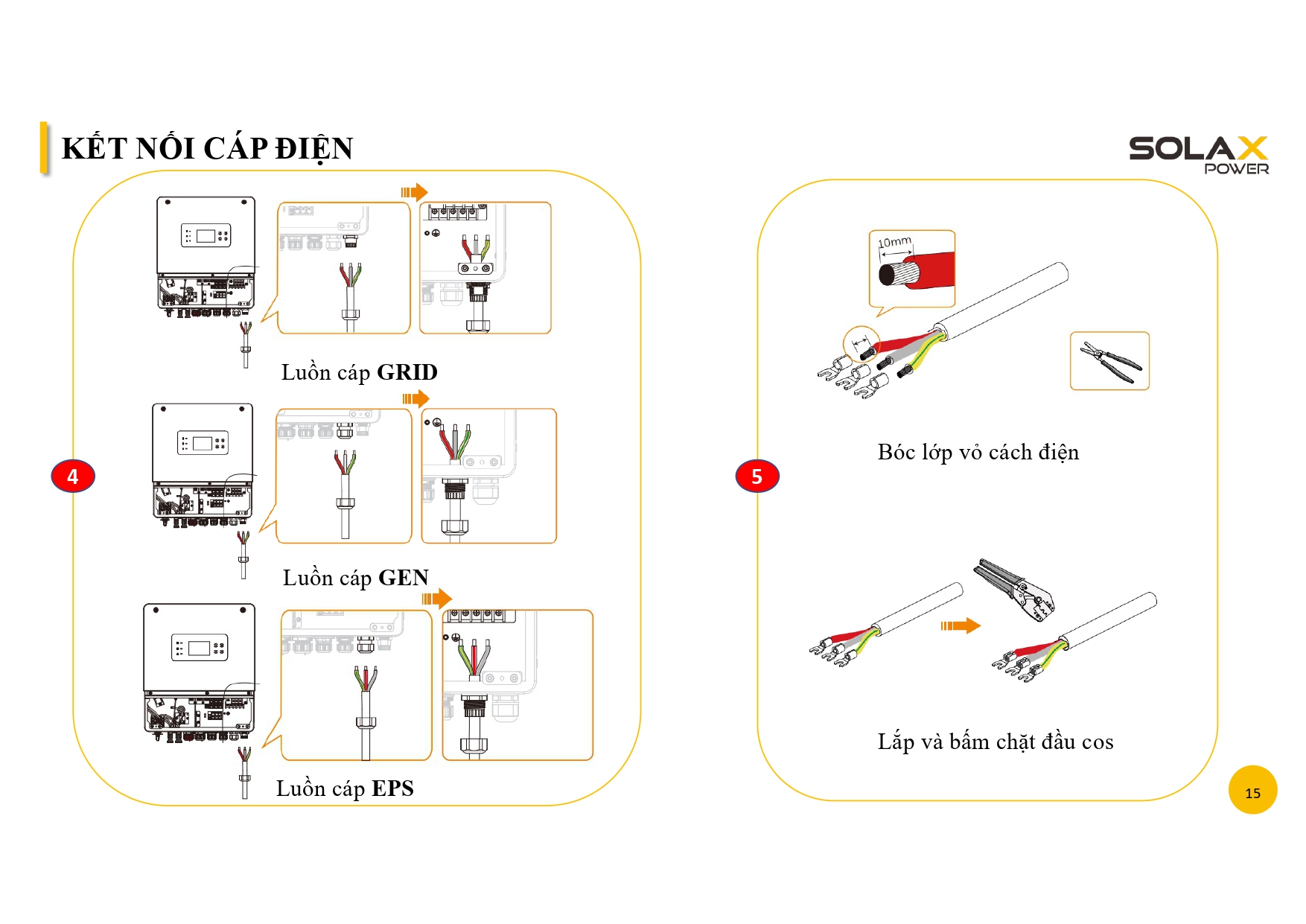

Đối với cáp Grid, GEN và EPS, tài liệu hướng dẫn sử dụng cáp loại 3 lõi. Trước khi đấu nối, cần nới lỏng các vít ở hai bên, tháo nắp dưới biến tần và tháo phích cắm tại các cổng tương ứng.

Sau đó tiến hành:

1. Luồn cáp GRID.
2. Luồn cáp GEN.
3. Luồn cáp EPS.
4. Bóc lớp vỏ cách điện.
5. Lắp và bấm chặt đầu cos.
6. Lắp cáp vào đúng đầu nối.
7. Siết chặt cáp.
8. Kiểm tra hoàn tất kết nối.

Tài liệu trình bày riêng quá trình kết nối GRID, GEN và EPS để kỹ thuật viên dễ theo dõi khi thi công.

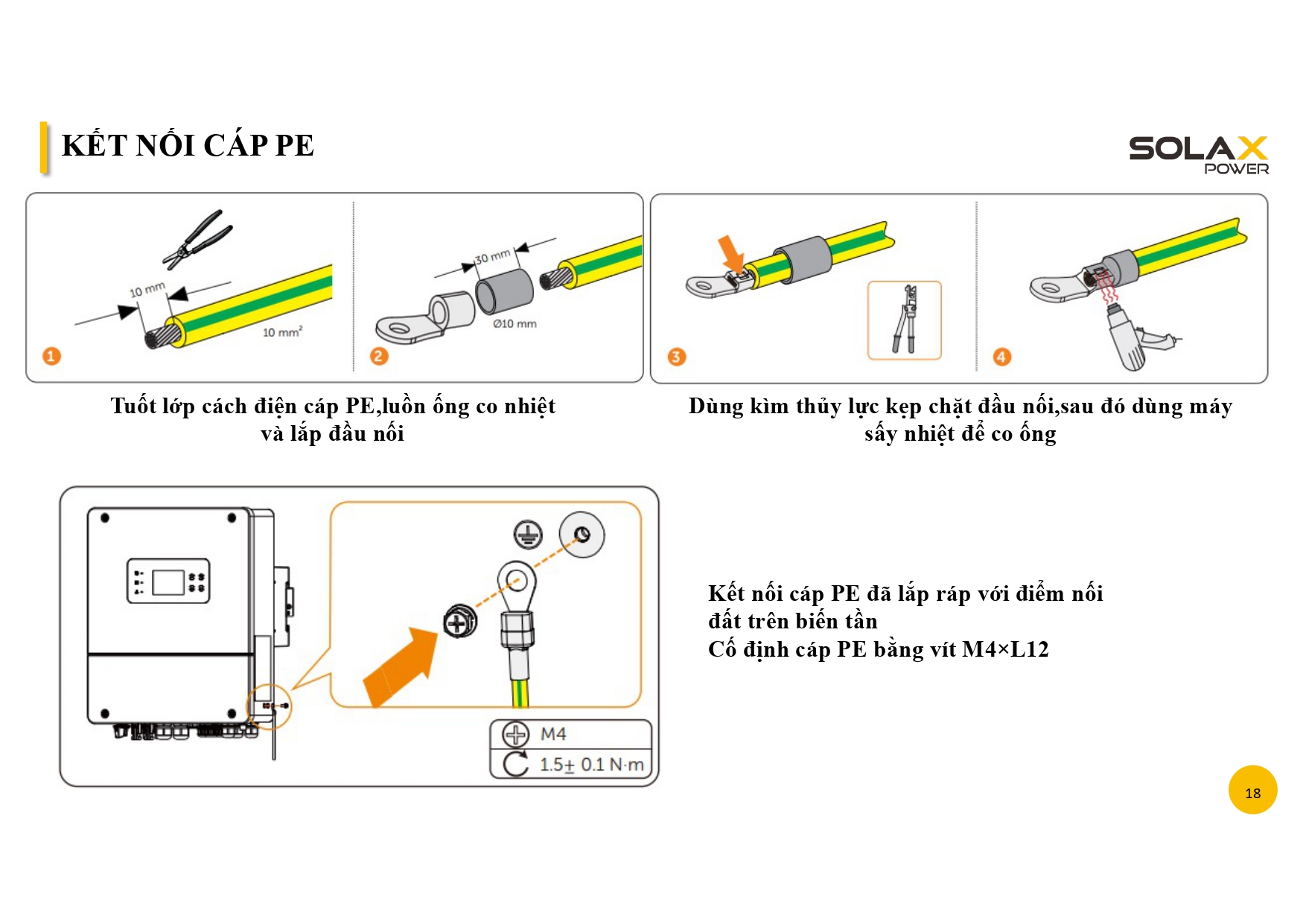

7. Kết nối cáp PE và tiếp địa

Tiếp địa là một phần không nên bỏ qua khi lắp đặt biến tần.

Theo hướng dẫn, cáp PE được tuốt lớp cách điện, luồn ống co nhiệt và lắp đầu nối. Sau đó sử dụng kìm thủy lực để kẹp chặt đầu nối, dùng máy sấy nhiệt để co ống rồi kết nối cáp PE vào điểm nối đất trên biến tần.

Cuối cùng, cáp PE được cố định bằng vít M4×L12.

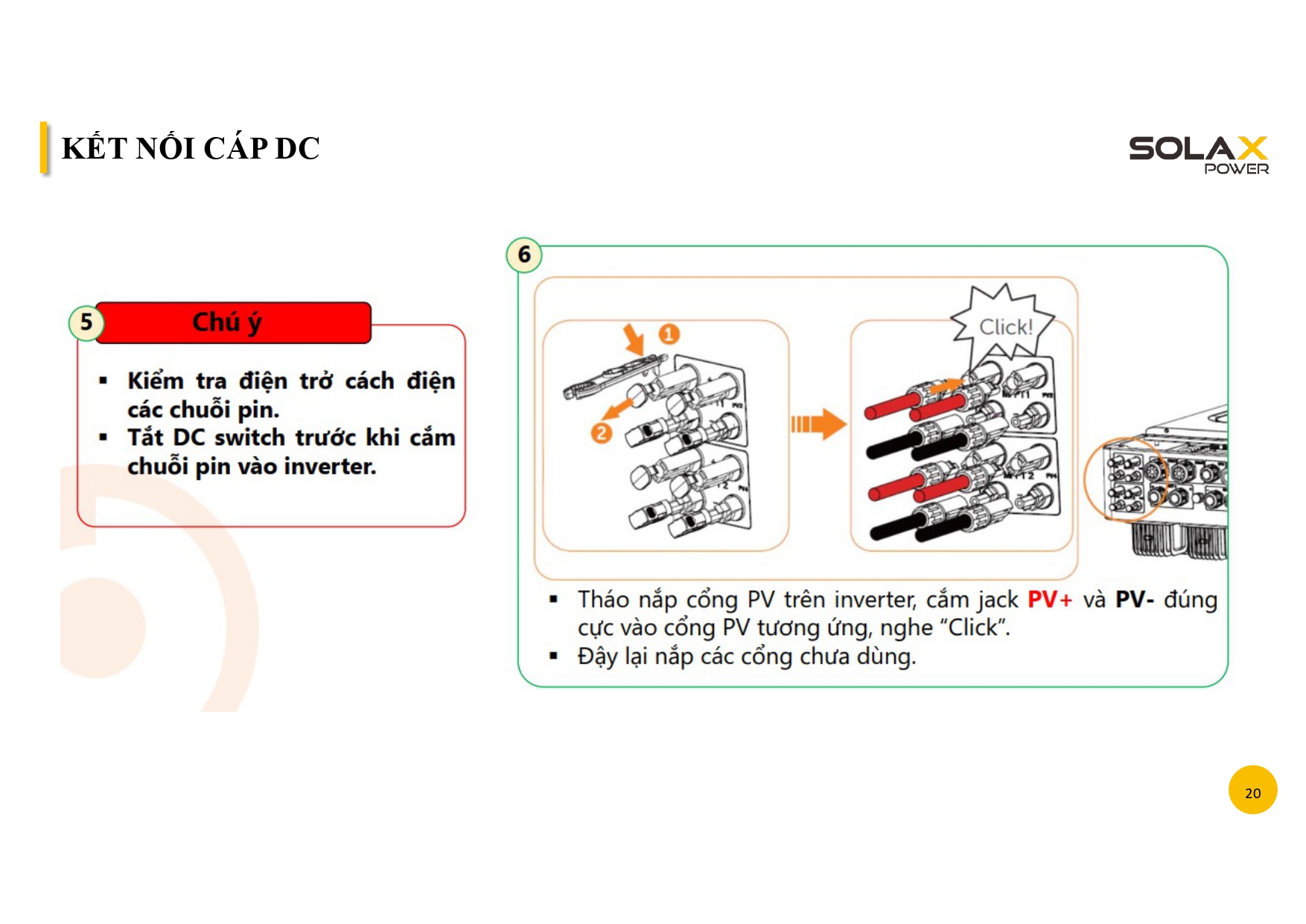

8. Kết nối cáp DC từ hệ thống điện mặt trời

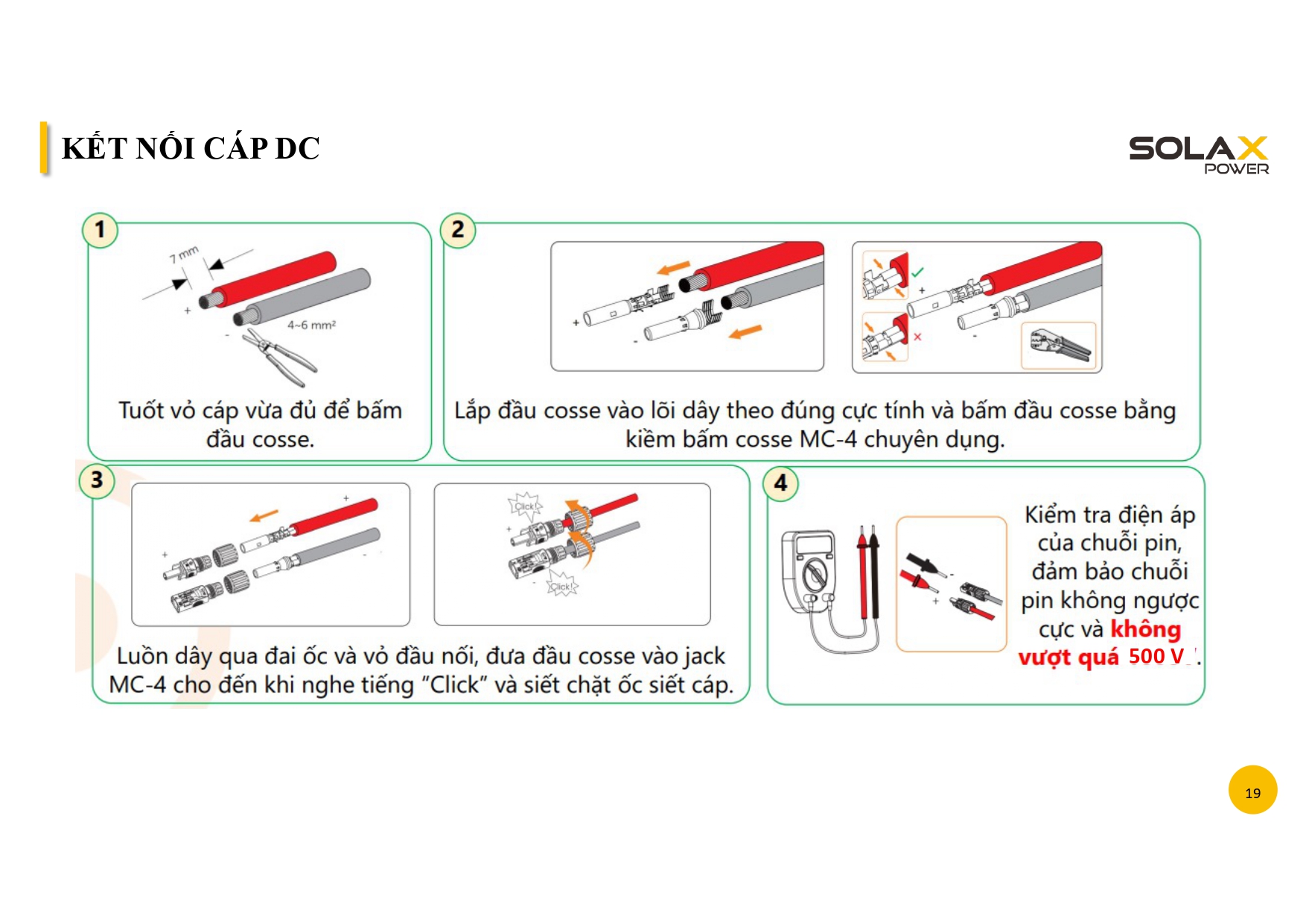

Sau khi hoàn thiện các kết nối cần thiết, tiến hành kết nối cáp DC từ hệ thống PV vào biến tần.

Tài liệu hướng dẫn có riêng phần kết nối cáp DC và thể hiện mức 500 V tại phần hướng dẫn này.

Khi thi công thực tế, cần tuân thủ đúng sơ đồ kết nối và các yêu cầu kỹ thuật trong tài liệu của thiết bị, đồng thời kiểm tra cực tính trước khi đóng điện.

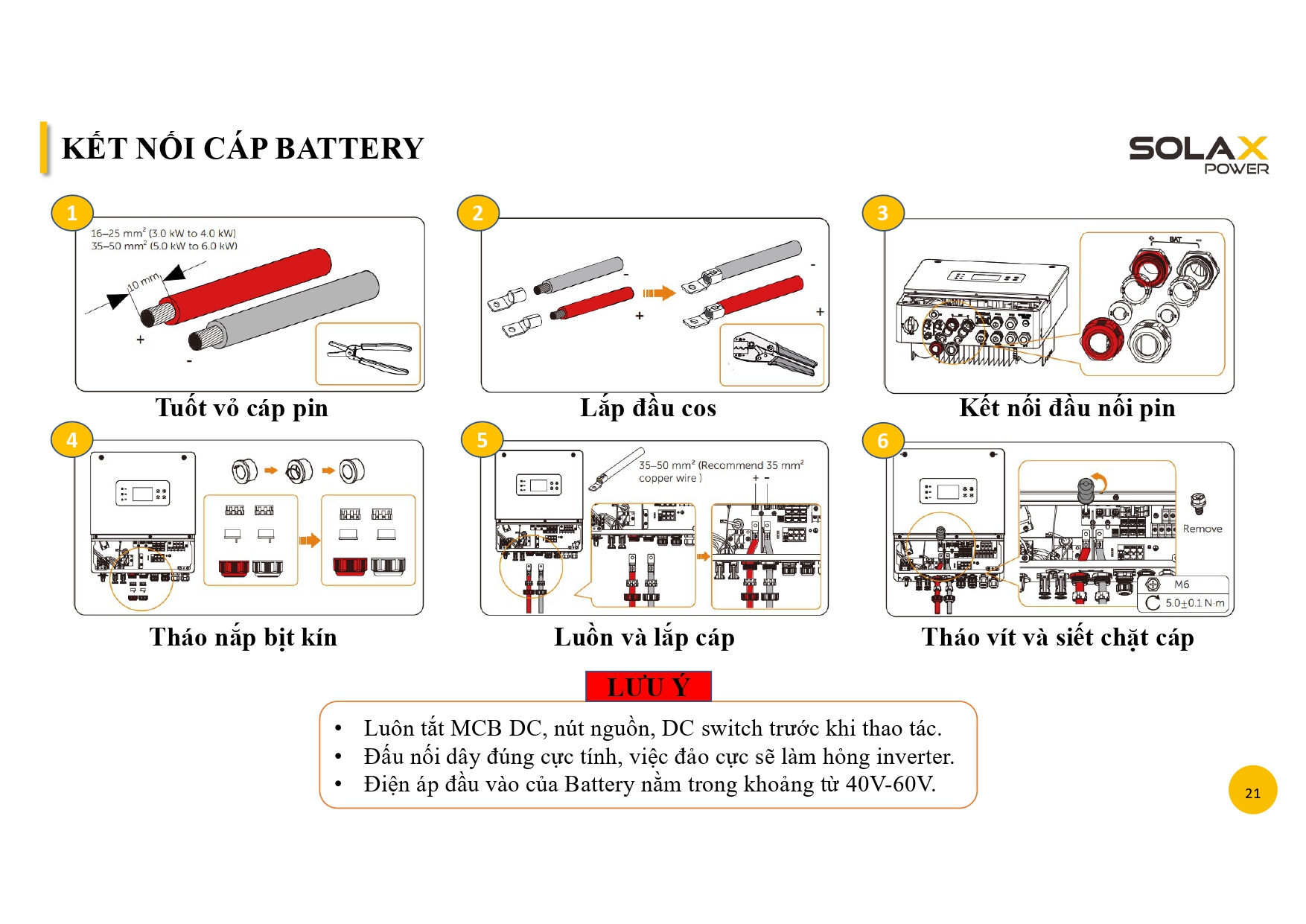

9. Kết nối Battery cho SolaX X1-HYB-LV

Battery là thành phần quan trọng trong hệ thống Hybrid. Vì vậy, phần đấu nối pin cần được thực hiện cẩn thận.

Trình tự cơ bản theo tài liệu gồm:

• Tuốt vỏ cáp pin.
• Lắp đầu cos.
• Kết nối đầu nối pin.
• Tháo nắp bịt kín.
• Luồn và lắp cáp.
• Tháo vít và siết chặt cáp.

Đặc biệt, tài liệu đưa ra ba lưu ý quan trọng:

Thứ nhất, luôn tắt MCB DC, nút nguồn và DC switch trước khi thao tác.

Thứ hai, phải đấu nối dây đúng cực tính. Đảo cực có thể làm hỏng inverter.

Thứ ba, điện áp đầu vào Battery được hướng dẫn trong khoảng 40V–60V.

Đây là phần cần được kiểm tra kỹ trước khi chuyển sang bước khởi động hệ thống.

10. Kết nối truyền thông giữa Battery và inverter

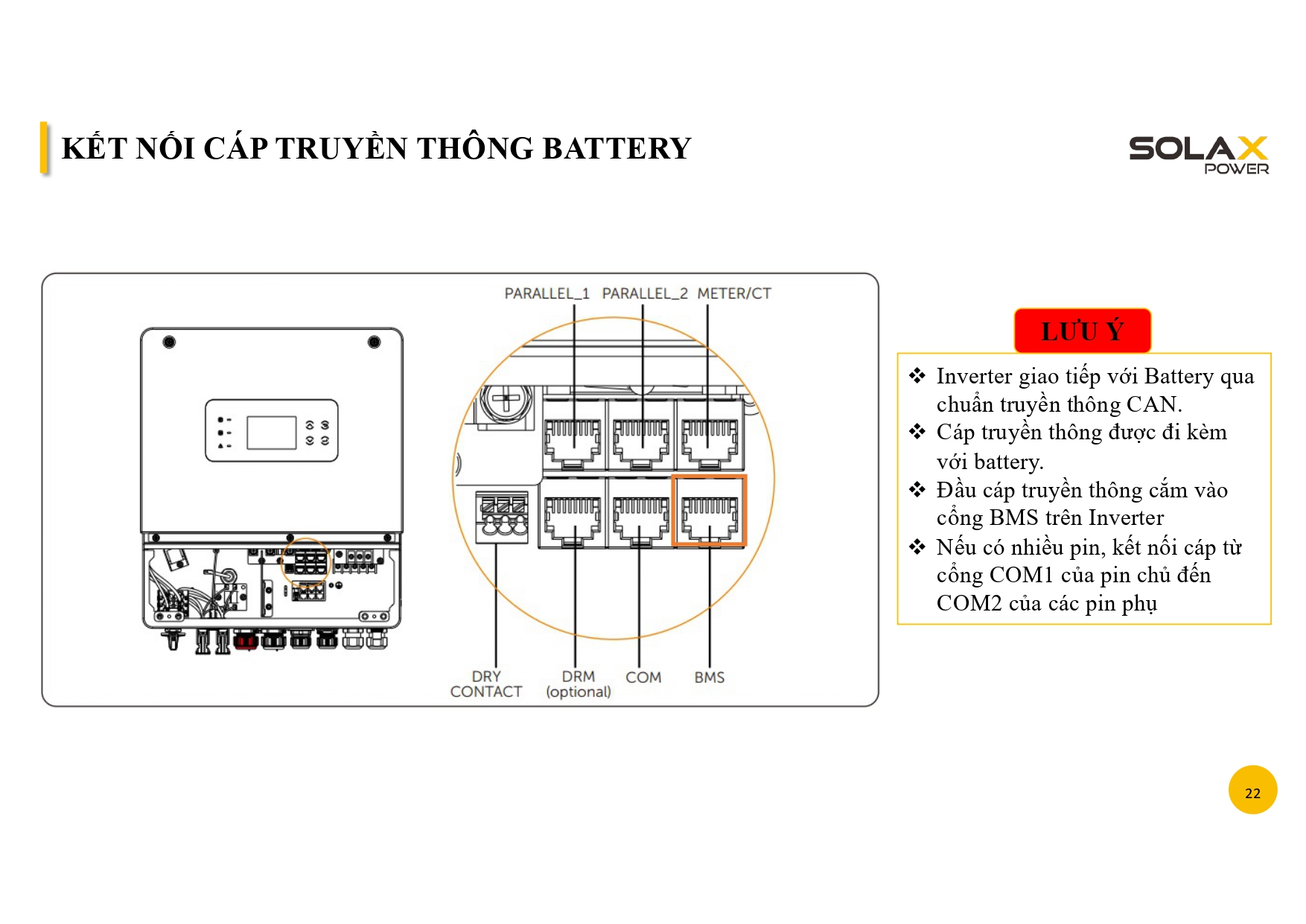

SolaX X1-HYB-LV giao tiếp với Battery thông qua chuẩn CAN.

Cáp truyền thông được cung cấp cùng Battery và được kết nối vào cổng BMS trên inverter.

Trong trường hợp sử dụng nhiều pin, tài liệu hướng dẫn kết nối từ COM1 của pin chủ đến COM2 của các pin phụ.

Kết nối truyền thông đúng giúp inverter nhận diện và trao đổi dữ liệu với hệ thống Battery.

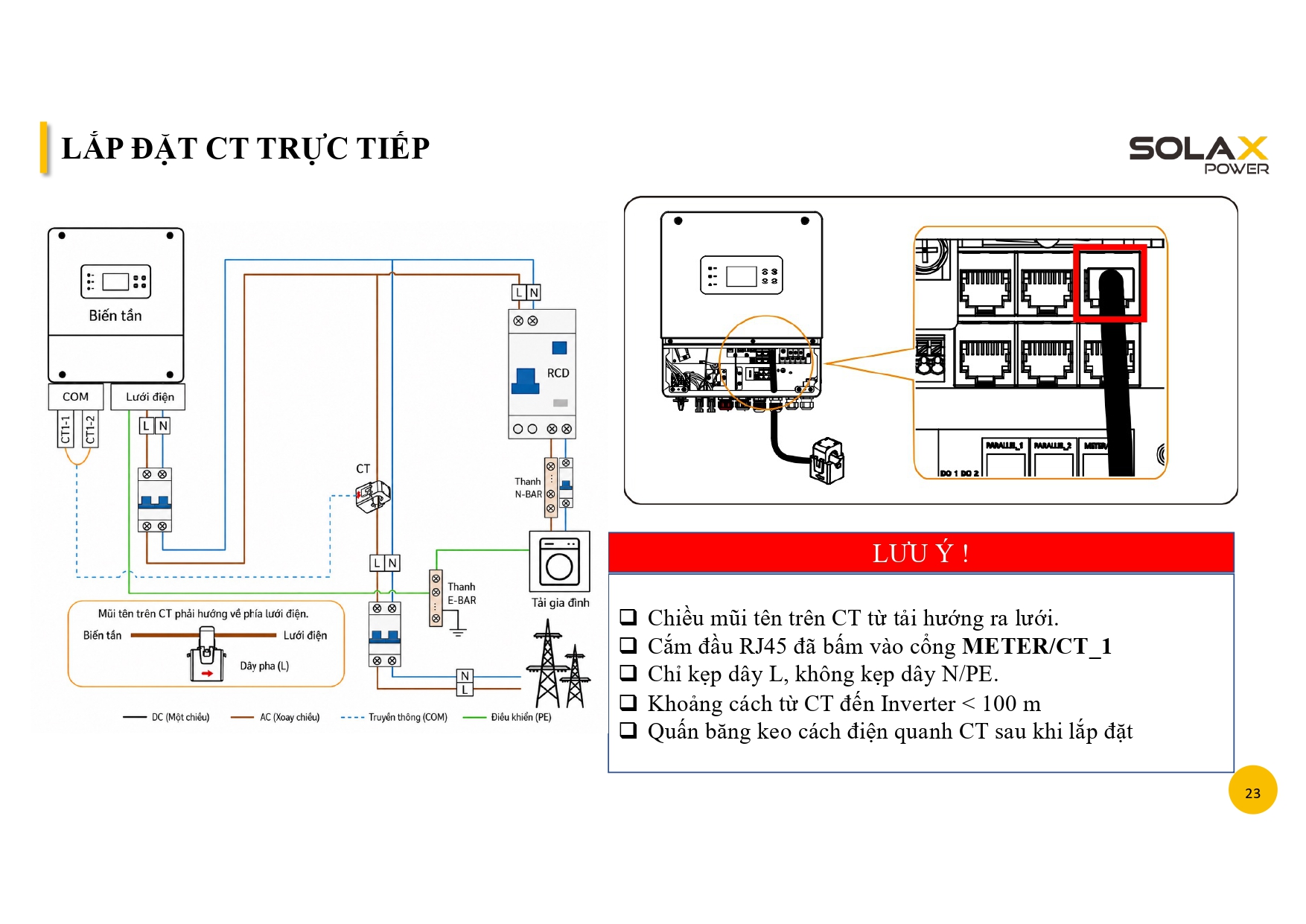

11. Lắp đặt CT trực tiếp

CT giúp hệ thống nhận biết và theo dõi dòng điện tại vị trí đo.

Khi lắp CT trực tiếp cho SolaX X1-HYB-LV, cần lưu ý:

• Chiều mũi tên trên CT đi từ tải hướng ra lưới.
• Cắm đầu RJ45 đã bấm vào cổng METER/CT_1.
• Chỉ kẹp dây L, không kẹp dây N hoặc PE.
• Khoảng cách từ CT đến inverter nhỏ hơn 100 m.
• Sau khi lắp đặt, quấn băng keo cách điện quanh CT.

Nếu CT lắp sai chiều, dữ liệu công suất có thể hiển thị không đúng. Vì vậy, đây là một trong những điểm nên kiểm tra ngay trong quá trình commissioning.

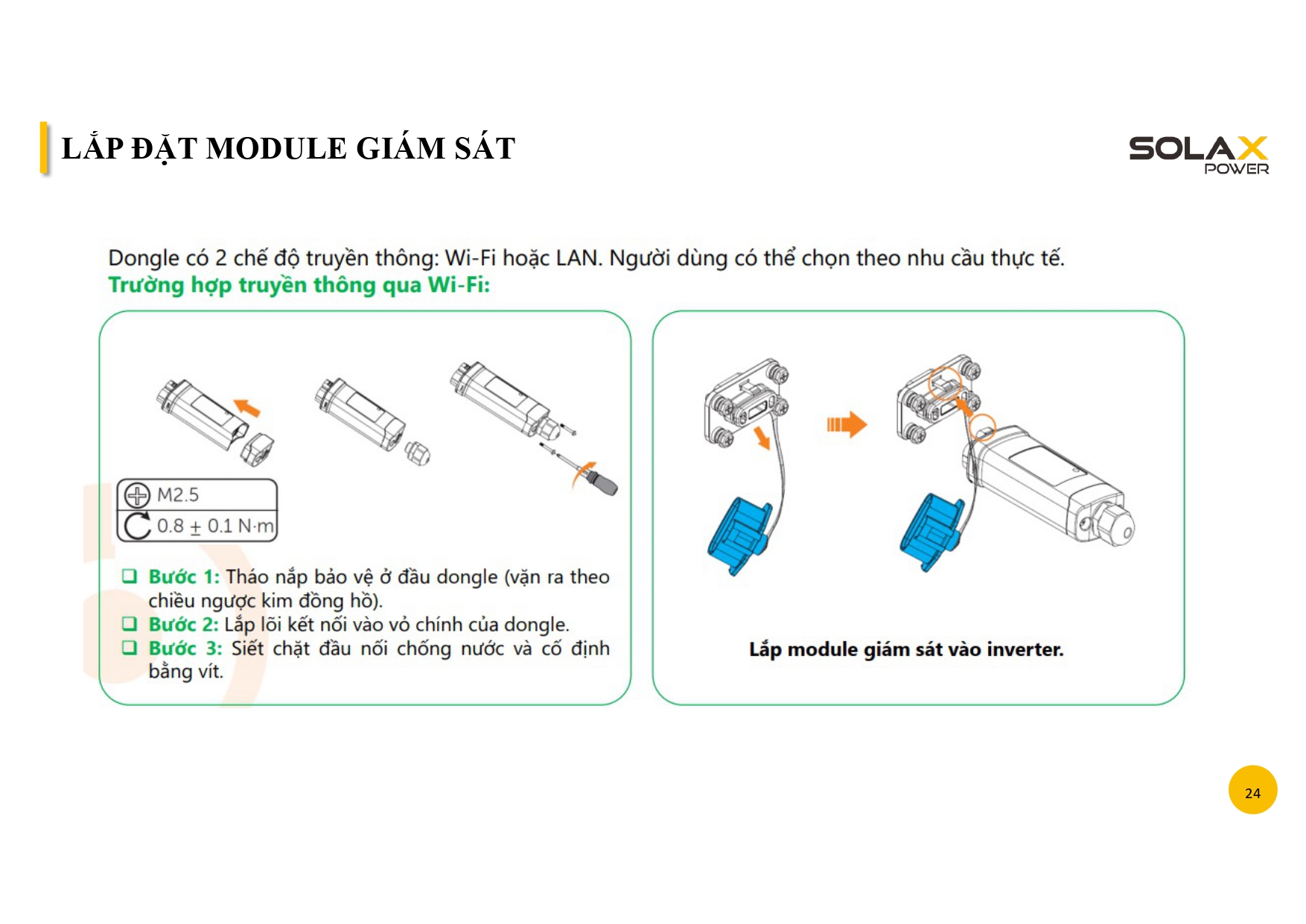

12. Lắp đặt module giám sát

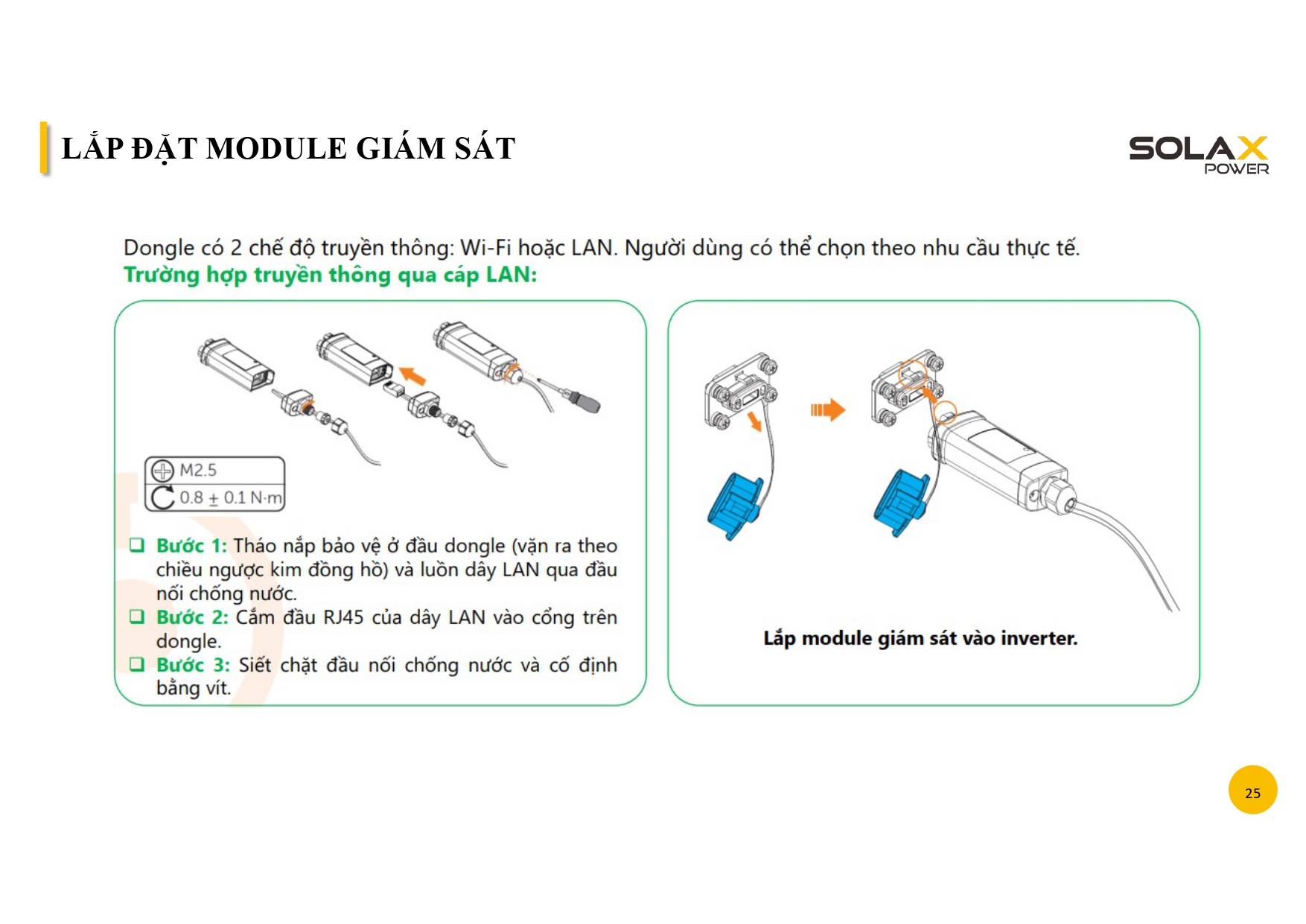

Sau khi hoàn thành các phần kết nối chính, thực hiện lắp đặt module giám sát theo cấu hình của hệ thống.

Tài liệu X1-HYB-LV dành riêng hai trang cho nội dung lắp đặt module giám sát, trước khi chuyển sang quy trình khởi động hệ thống.

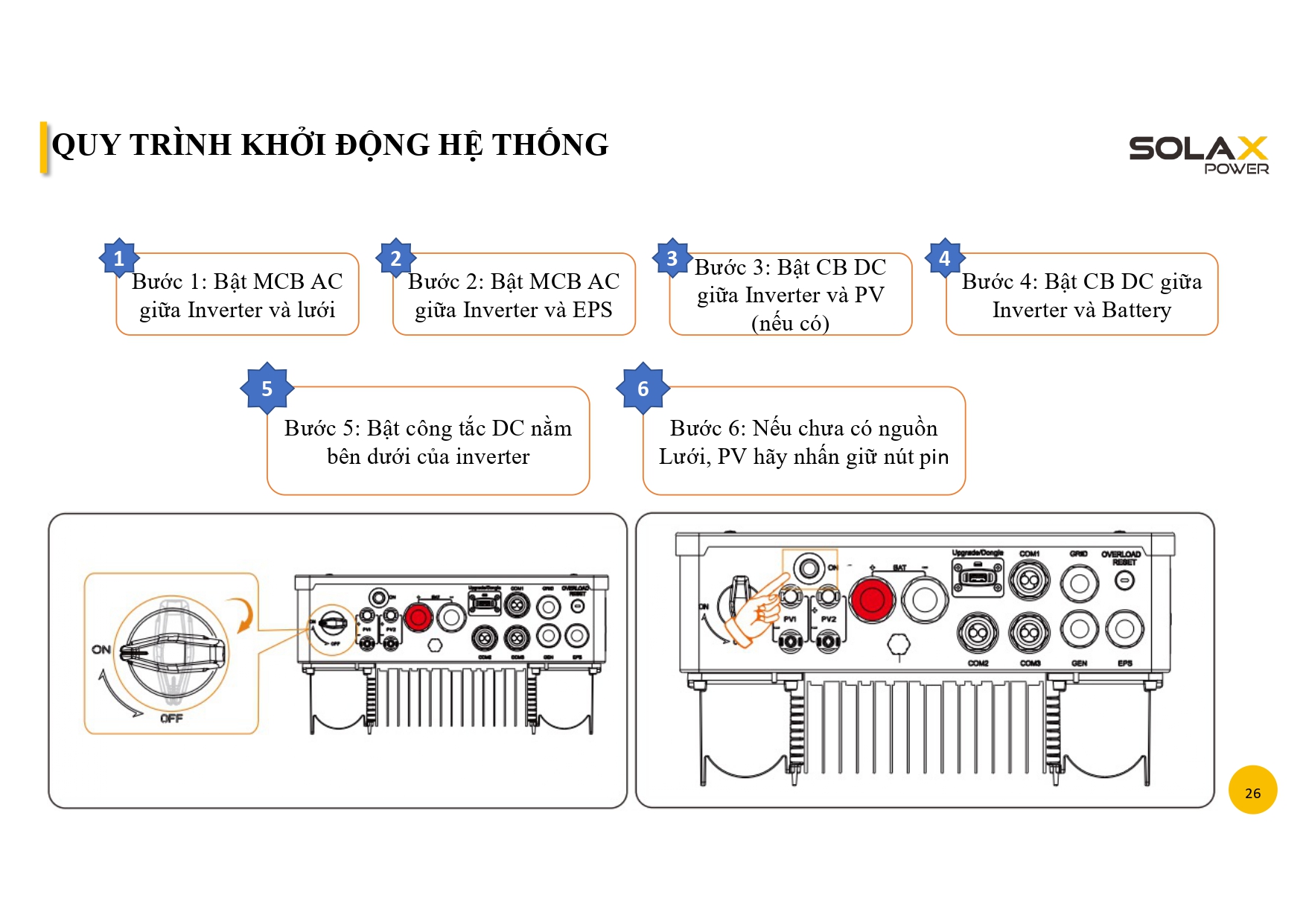

13. Quy trình khởi động hệ thống SolaX X1-HYB-LV

Khi tất cả kết nối đã hoàn thiện và được kiểm tra, tiến hành khởi động hệ thống theo trình tự trong tài liệu.

Bước 1: Bật MCB AC giữa inverter và lưới

Đây là nguồn AC kết nối giữa inverter và lưới điện.

Bước 2: Bật MCB AC giữa inverter và EPS

Tiếp tục bật MCB AC giữa inverter và hệ thống EPS.

Bước 3: Bật CB DC giữa inverter và PV

Nếu hệ thống có PV, bật CB DC giữa inverter và dàn pin mặt trời.

Bước 4: Bật CB DC giữa inverter và Battery

Tiếp tục cấp nguồn DC từ Battery đến inverter.

Bước 5: Bật công tắc DC

Công tắc DC nằm ở phía dưới inverter.

Bước 6: Khởi động bằng nút pin nếu chưa có nguồn lưới hoặc PV

Nếu chưa có nguồn lưới hoặc PV, tài liệu hướng dẫn nhấn giữ nút pin để khởi động.

Điểm quan trọng là không nên tự ý thay đổi thứ tự đóng nguồn nếu chưa xác định rõ cấu hình hệ thống.

14. Hướng dẫn cài đặt SolaX X1-HYB-LV

Sau khi phần cứng được lắp đặt và hệ thống khởi động, bước tiếp theo là cài đặt các thông số trên inverter.

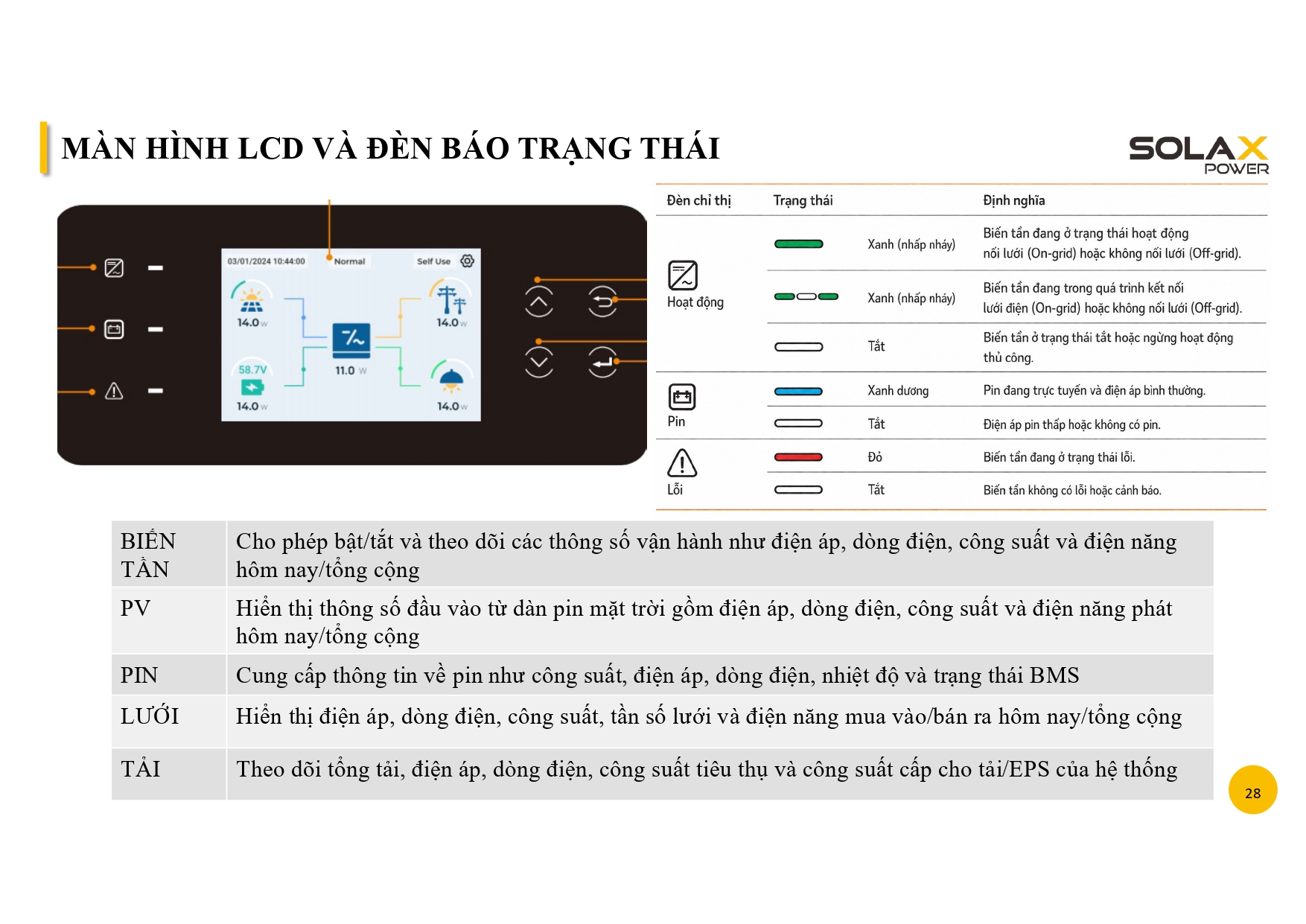

Màn hình LCD cho phép theo dõi nhiều thông tin vận hành của hệ thống, bao gồm điện áp, dòng điện, công suất và điện năng.

Các nhóm thông tin chính gồm:

• PV: Điện áp, dòng điện, công suất và điện năng phát hôm nay/tổng cộng.
• Pin: Công suất, điện áp, dòng điện, nhiệt độ và trạng thái BMS.
• Lưới: Điện áp, dòng điện, công suất, tần số và điện năng mua vào/bán ra.
• Tải: Tổng tải, điện áp, dòng điện, công suất tiêu thụ và công suất cấp cho tải/EPS.

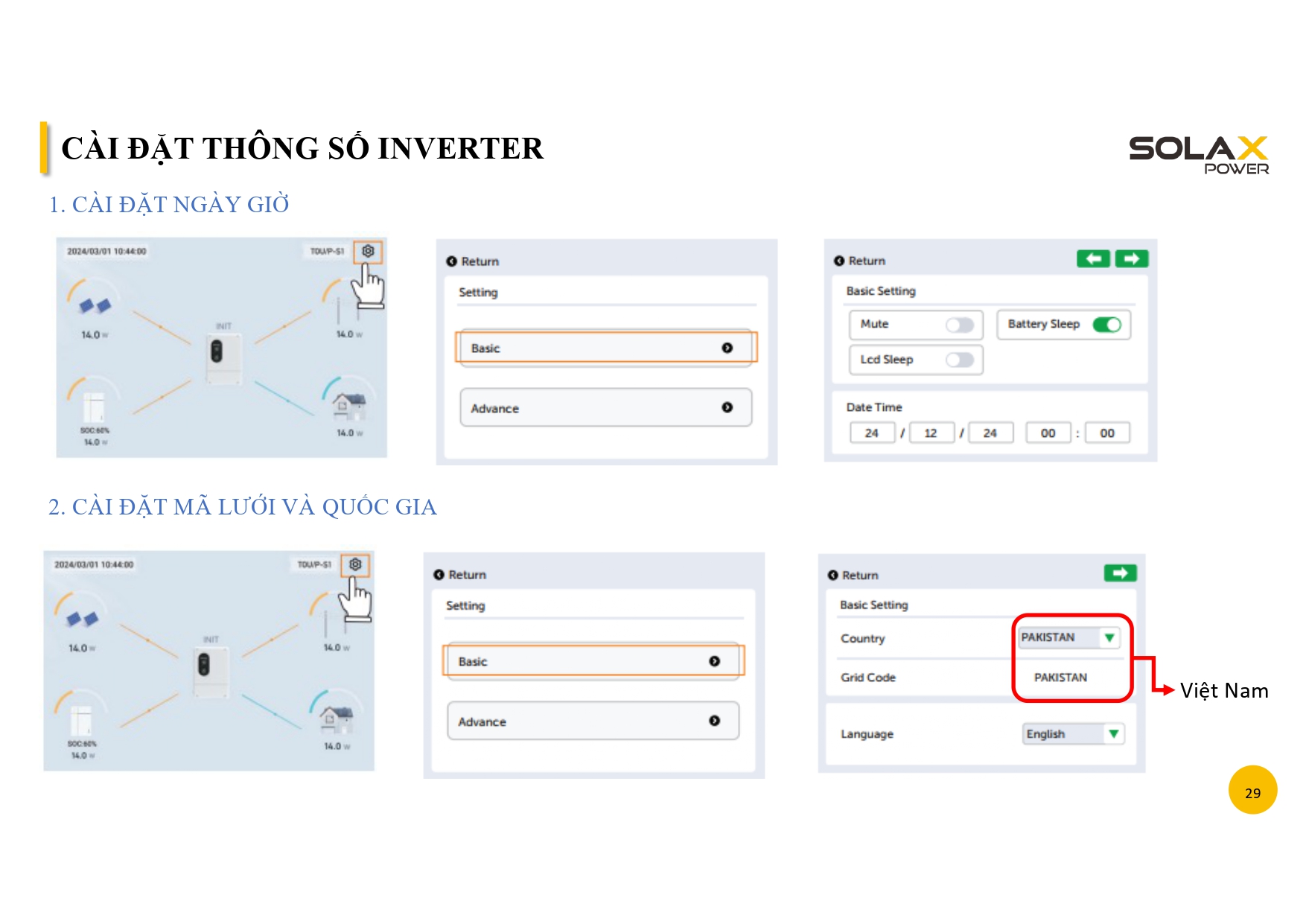

15. Cài đặt ngày giờ và mã lưới

Trong phần cài đặt thông số inverter, cần thực hiện:

1. Cài đặt ngày giờ.
2. Cài đặt mã lưới và quốc gia.

Tài liệu hướng dẫn lựa chọn Việt Nam tại phần cài đặt quốc gia.

Việc lựa chọn đúng mã lưới và quốc gia là bước quan trọng để inverter hoạt động phù hợp với cấu hình hệ thống điện được yêu cầu.

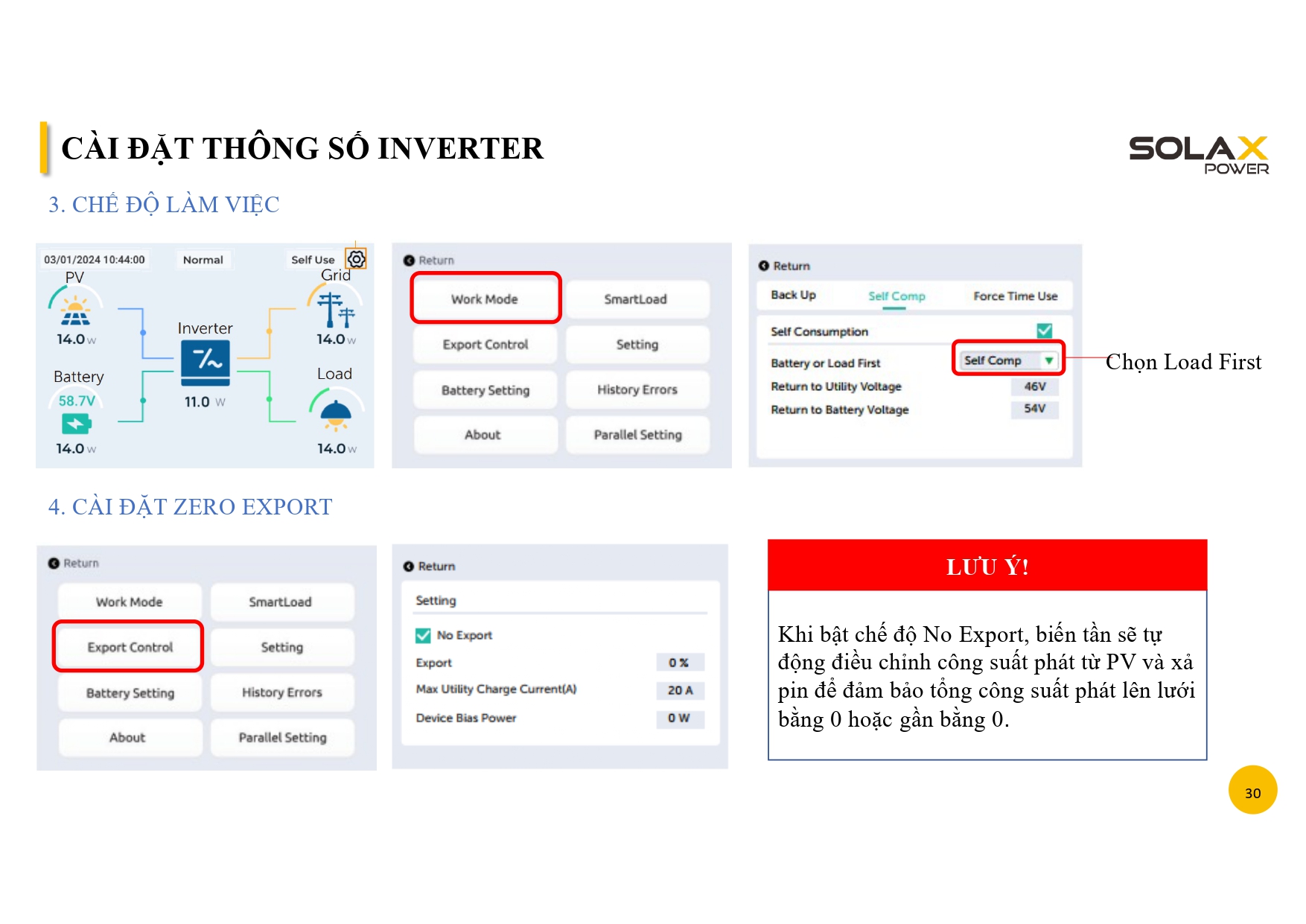

16. Cài đặt chế độ làm việc và Zero Export

SolaX X1-HYB-LV hỗ trợ cấu hình chế độ làm việc và chức năng Zero Export.

Trong tài liệu, tại phần Zero Export, lựa chọn Load First.

Khi bật chế độ No Export, biến tần sẽ tự động điều chỉnh công suất phát từ PV và công suất xả từ pin nhằm đảm bảo tổng công suất phát lên lưới bằng 0 hoặc gần bằng 0.

Tính năng này đặc biệt hữu ích đối với những hệ thống có yêu cầu kiểm soát lượng điện phát ngược lên lưới.

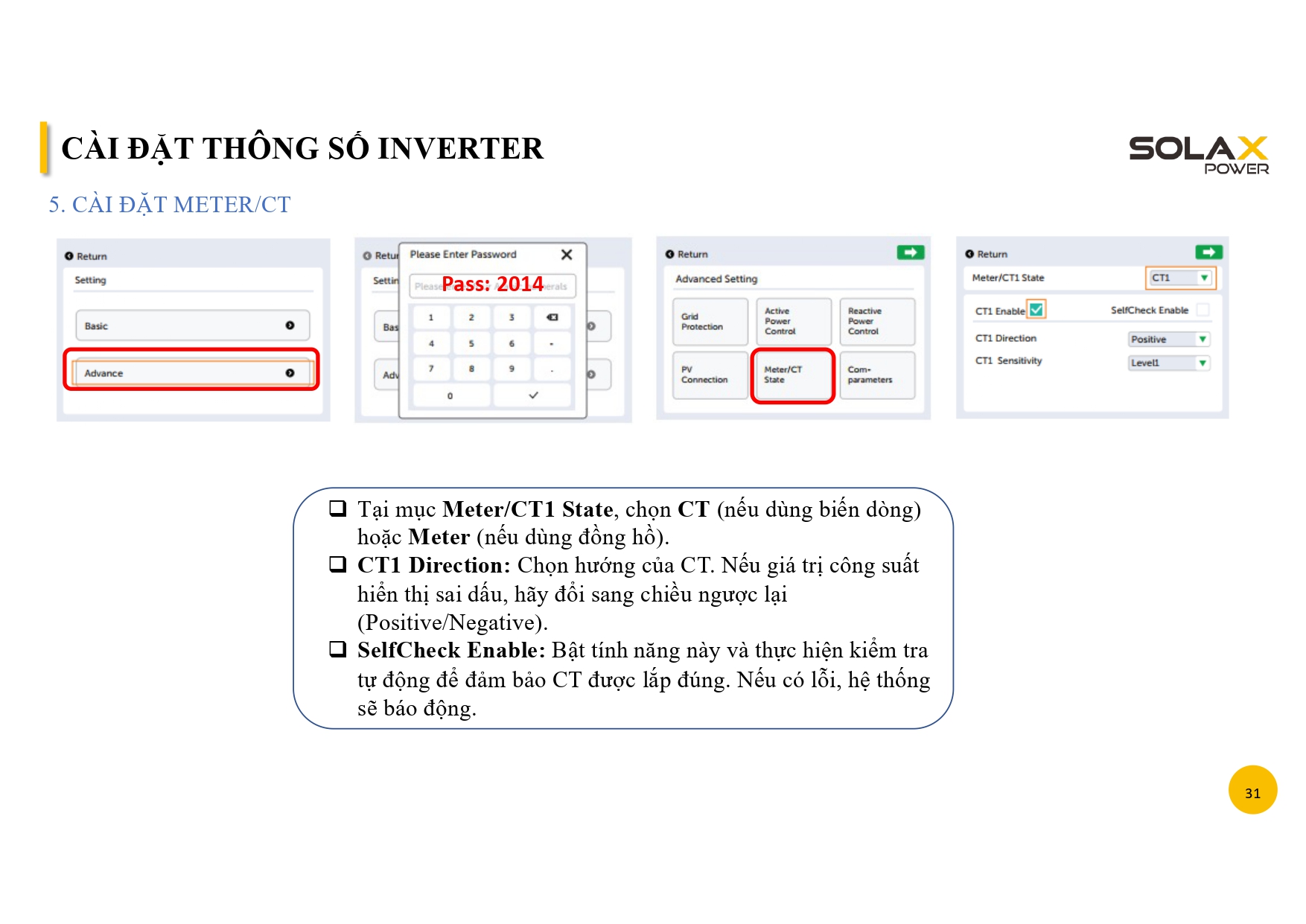

17. Cài đặt Meter/CT

Đây là phần rất quan trọng nếu hệ thống sử dụng CT hoặc đồng hồ đo.

Trong mục Meter/CT1 State, lựa chọn:

• CT nếu sử dụng biến dòng.
• Meter nếu sử dụng đồng hồ.

Ngoài ra, có thể thiết lập CT1 Direction. Nếu giá trị công suất hiển thị sai dấu, cần đổi chiều CT sang Positive/Negative tương ứng.

Tài liệu cũng hướng dẫn bật SelfCheck Enable và thực hiện kiểm tra tự động để xác nhận CT được lắp đúng. Nếu phát hiện lỗi, hệ thống sẽ cảnh báo.

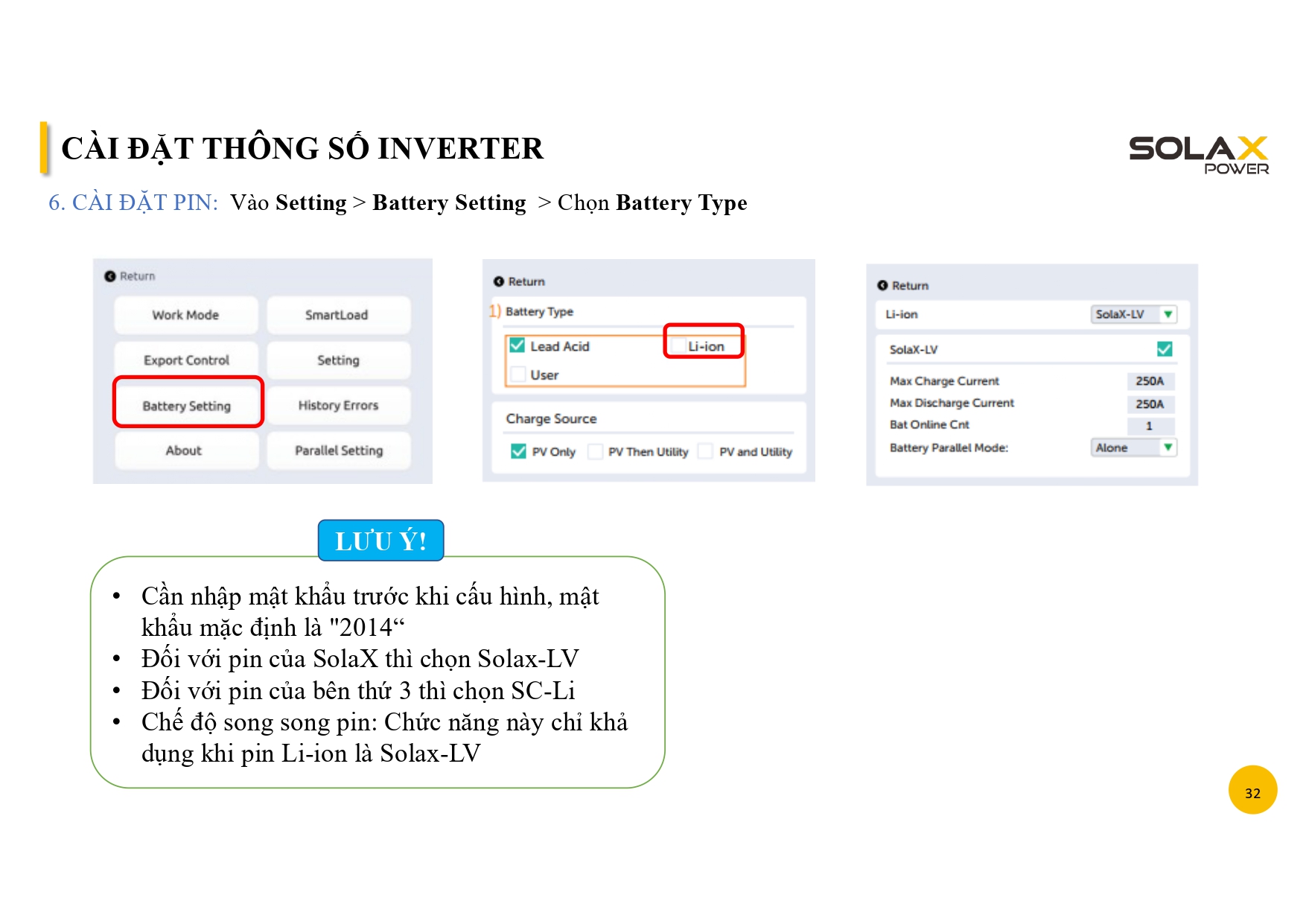

18. Cài đặt Battery

Để cấu hình Battery, truy cập:

Setting > Battery Setting > Battery Type

Tài liệu hướng dẫn cần nhập mật khẩu trước khi cấu hình. Mật khẩu mặc định được ghi trong tài liệu là 2014.

Sau đó:

• Nếu sử dụng pin SolaX, chọn Solax-LV.
• Nếu sử dụng pin của bên thứ 3, chọn SC-Li.
• Chức năng song song pin chỉ khả dụng khi sử dụng pin Li-ion Solax-LV.

Đây là bước cần thực hiện đúng theo loại Battery thực tế đang sử dụng để inverter có thể quản lý pin phù hợp.

19. Cài đặt EPS và mức SOC

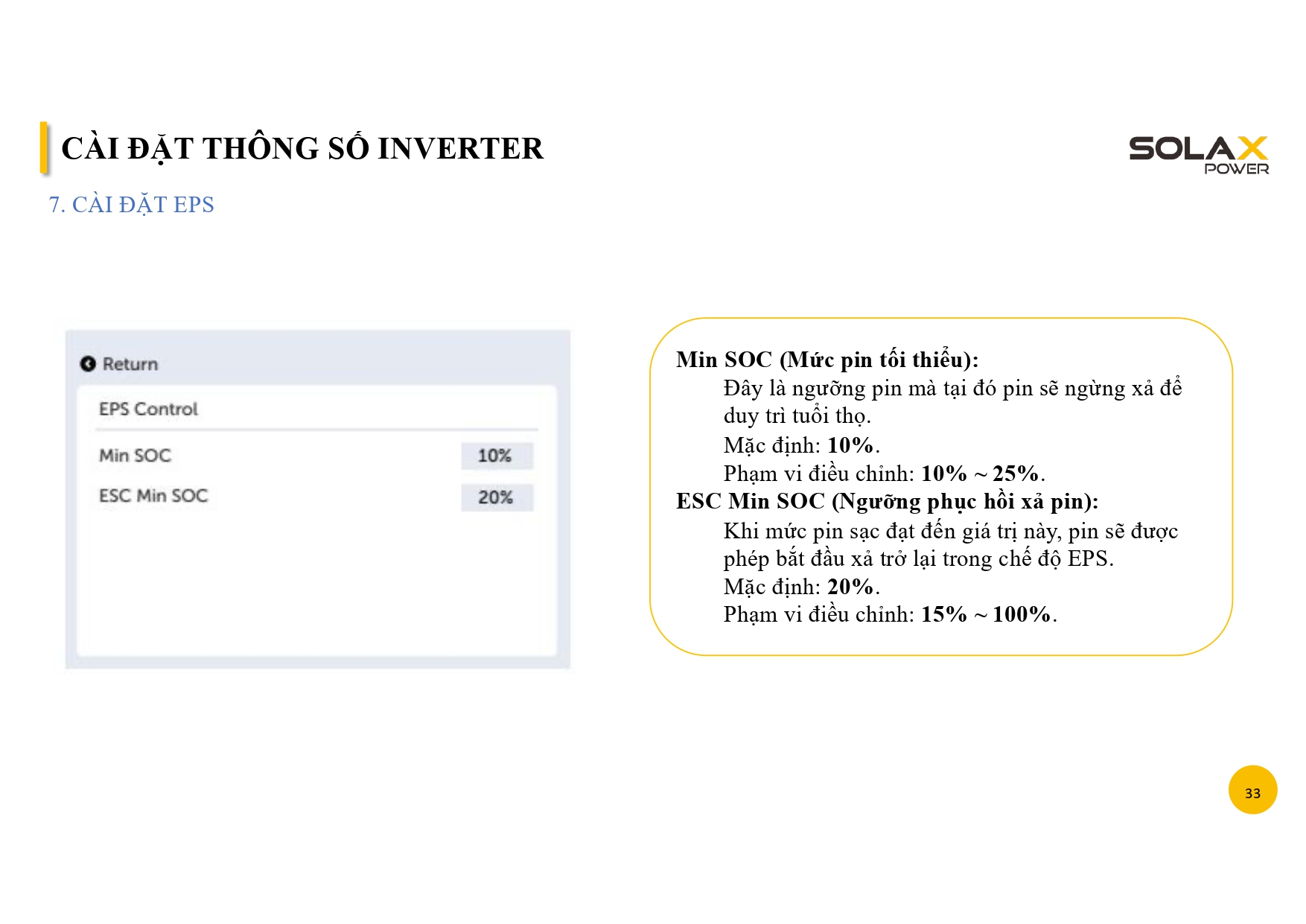

Trong phần EPS, tài liệu đề cập đến Min SOC và ESC Min SOC.

Min SOC

Min SOC là ngưỡng pin tối thiểu mà tại đó pin sẽ ngừng xả để duy trì tuổi thọ.

• Mặc định: 10%
• Phạm vi điều chỉnh: 10% – 25%

ESC Min SOC

ESC Min SOC là ngưỡng phục hồi xả pin. Khi mức pin đạt đến giá trị này, pin có thể bắt đầu xả trở lại trong chế độ EPS.

• Mặc định: 20%
• Phạm vi điều chỉnh: 15% – 100%

Các thông số này nên được thiết lập phù hợp với nhu cầu sử dụng và cấu hình thực tế của hệ thống.

20. Những điểm cần kiểm tra trước khi bàn giao hệ thống

Sau khi hoàn thành lắp đặt và cài đặt, kỹ thuật viên nên kiểm tra lại toàn bộ hệ thống trước khi bàn giao.

Một số nội dung quan trọng gồm:

• Biến tần được cố định chắc chắn.
• Vị trí lắp đặt đảm bảo thông thoáng.
• Các đầu nối Grid, GEN và EPS được siết chặt.
• Cáp PE đã được kết nối đúng.
• Cáp DC được đấu đúng cực tính.
• Battery được đấu đúng cực.
• Điện áp Battery nằm trong phạm vi hướng dẫn.
• Cáp CAN giữa Battery và inverter được kết nối đúng.
• CT được lắp đúng chiều.
• CT chỉ kẹp dây L.
• Khoảng cách CT đến inverter đáp ứng yêu cầu.
• Mã lưới và quốc gia được cài đặt đúng.
• Cài đặt Meter/CT phù hợp với thiết bị đo thực tế.
• Battery Type được lựa chọn đúng.
• Các thông số EPS được kiểm tra trước khi vận hành.

Đặc biệt, cần tắt các nguồn điện liên quan trước khi thao tác trên phần Battery và luôn kiểm tra cực tính trước khi cấp nguồn.

21. Tải tài liệu PDF hướng dẫn lắp đặt SolaX X1-HYB-LV

Nếu cần xem đầy đủ sơ đồ, hình ảnh đấu nối và trình tự cài đặt theo tài liệu kỹ thuật chính thức, bạn có thể mở trực tiếp tài liệu PDF dưới đây:

Tài liệu PDF: Hướng dẫn nhanh lắp đặt & cài đặt SolaX X1-HYB-LV – SolaX Vietnam, July 2026

Tài liệu gồm 34 trang, bao quát từ tổng quan sản phẩm, lựa chọn cáp và MCB, sơ đồ kết nối, lắp đặt inverter, đấu nối PV/Battery/CT, khởi động hệ thống cho đến cài đặt các thông số vận hành.

22. Kết luận

Lắp đặt biến tần Hybrid 1 pha áp thấp SolaX X1-HYB-LV không chỉ đơn giản là treo inverter lên tường và đấu dây. Một hệ thống hoạt động ổn định cần được thực hiện đúng từ khâu chọn vị trí, chuẩn bị cáp và MCB, đấu nối Grid/PV/Battery/EPS, kết nối truyền thông CAN, lắp CT cho đến cài đặt các thông số trên inverter.

Với X1-HYB-LV, những phần như cực tính Battery, chiều CT, cấu hình Meter/CT, Battery Type, Zero Export và thông số EPS cần được kiểm tra kỹ trước khi đưa hệ thống vào vận hành.

Bài viết trên được biên soạn dựa trên tài liệu Hướng dẫn nhanh lắp đặt & cài đặt X1-HYB-LV của SolaX Vietnam tháng 7/2026, giúp người đọc có một cái nhìn tổng thể và dễ theo dõi hơn trước khi thực hiện công việc kỹ thuật. Khi thi công thực tế, nên đối chiếu đầy đủ tài liệu chính thức của thiết bị và tuân thủ quy định an toàn điện.
