Biến tần Hybrid 3 pha Solis 20kW S6-EH3P20K-H

Solis 20kW S6-EH3P20K-H – Giải pháp Hybrid 3 pha cho hệ thống điện mặt trời hiện đại

Khi nhu cầu sử dụng điện ngày càng cao, chỉ lắp tấm pin năng lượng mặt trời thôi chưa chắc đã đủ. Lượng điện tạo ra vào ban ngày có thể rất lớn nhưng nhu cầu sử dụng lại thay đổi theo từng thời điểm. Đó là lý do các hệ thống điện mặt trời Hybrid kết hợp pin lưu trữ ngày càng được quan tâm.

Solis S6-EH3P20K-H là biến tần Hybrid 3 pha cao áp thuộc dòng S6-EH3P(12-20)K-H của Solis, được thiết kế để kết hợp giữa điện mặt trời, pin lưu trữ, điện lưới và nguồn dự phòng. Theo tài liệu kỹ thuật của Solis, phiên bản S6-EH3P20K-H có công suất sạc/xả pin tối đa 20kW, công suất AC định mức 20kW và hỗ trợ pin Li-ion trong dải điện áp 120–800V.

Điểm đáng chú ý của sản phẩm nằm ở khả năng quản lý nhiều nguồn điện trong cùng một hệ thống. Điện mặt trời được ưu tiên khai thác, phần điện dư có thể được đưa vào pin lưu trữ để sử dụng vào thời điểm phù hợp, trong khi nguồn điện dự phòng giúp các thiết bị quan trọng tiếp tục hoạt động khi lưới điện gặp sự cố.

Solis S6-EH3P20K-H hoạt động hiệu quả như thế nào?

Với công suất 20kW, Solis S6-EH3P20K-H phù hợp với những hệ thống điện 3 pha có mức tiêu thụ điện tương đối cao và cần khả năng lưu trữ năng lượng.

Thay vì để phần điện mặt trời dư thừa bị lãng phí hoặc phụ thuộc hoàn toàn vào điện lưới, hệ thống có thể sử dụng pin lưu trữ để chủ động hơn trong việc phân bổ nguồn điện.

Ban ngày, điện từ các tấm pin được đưa vào hệ thống để phục vụ trực tiếp cho tải. Khi điện mặt trời tạo ra nhiều hơn nhu cầu sử dụng, phần năng lượng dư có thể được sạc vào pin. Đến thời điểm điện mặt trời giảm hoặc nhu cầu sử dụng tăng, nguồn điện trong pin có thể được sử dụng để cấp cho tải.

Solis S6-EH3P20K-H cũng hỗ trợ điều khiển peak shaving ở cả chế độ "self-use" và "generator", giúp hệ thống có thêm phương án kiểm soát công suất theo nhu cầu thực tế. Sản phẩm đồng thời hỗ trợ 6 mốc thời gian sạc/xả có thể tùy chỉnh.

Nhờ đó, hệ thống Hybrid có thể chủ động hơn trong việc sử dụng nguồn điện, đặc biệt với các công trình có phụ tải thay đổi nhiều theo từng khung giờ.

Những tính năng nổi bật của Solis 20kW S6-EH3P20K-H

1. Công suất Hybrid 20kW cho hệ thống 3 pha

Solis S6-EH3P20K-H có công suất AC định mức 20kW ở phía lưới và công suất đầu ra backup 20kW. Sản phẩm sử dụng điện áp 3/N/PE 380V/400V, tần số 50Hz/60Hz, phù hợp với hệ thống điện 3 pha.

Đây là mức công suất phù hợp cho nhiều công trình dân dụng cao cấp, văn phòng, cửa hàng, cơ sở kinh doanh và các hệ thống có phụ tải 3 pha.

2. Tích hợp 4 MPPT

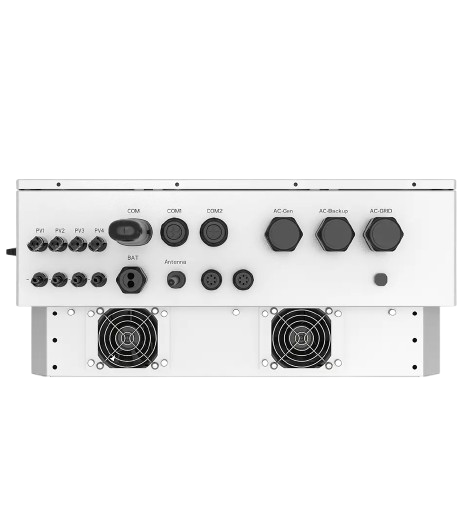

Một trong những ưu điểm đáng chú ý của S6-EH3P20K-H là được tích hợp 4 MPPT với 4 string đầu vào tối đa. Mỗi MPPT hỗ trợ dòng điện tối đa 20A và công suất đầu vào tối đa 30kW.

Thiết kế nhiều MPPT giúp hệ thống linh hoạt hơn khi lắp đặt các dãy pin ở nhiều hướng hoặc trong điều kiện mái có sự khác biệt về hướng, độ nghiêng và mức độ bức xạ.

Với những công trình có mái phức tạp, 4 MPPT là một lợi thế đáng cân nhắc khi thiết kế hệ thống.

3. Hỗ trợ công suất PV lớn

Đối với model 20kW, datasheet công bố công suất mảng PV khuyến nghị tối đa 40kW và công suất PV sử dụng tối đa 32kW. Điện áp DC đầu vào tối đa đạt 1.000V, dải điện áp MPPT từ 200–850V.

Khả năng này cho phép thiết kế hệ thống có công suất giàn pin tương đối lớn so với công suất AC của biến tần, giúp khai thác tốt nguồn điện mặt trời trong nhiều điều kiện bức xạ.

4. Dòng sạc và xả pin tối đa 50A

Solis S6-EH3P20K-H sử dụng pin Li-ion và hỗ trợ dải điện áp pin 120–800V. Dòng sạc/xả tối đa đạt 50A, công suất sạc/xả tối đa đối với model 20kW là 20kW.

Đây là yếu tố quan trọng đối với hệ thống điện mặt trời có lưu trữ, bởi khả năng sạc và xả phù hợp giúp người dùng khai thác hiệu quả năng lượng được tích trữ trong pin.

5. Backup chuyển mạch dưới 10ms

Khi xảy ra sự cố mất điện lưới, Solis S6-EH3P20K-H có thời gian chuyển sang nguồn backup dưới 10ms.

Đối với gia đình, văn phòng hoặc cơ sở kinh doanh có các thiết bị quan trọng, khả năng chuyển đổi nhanh giúp hạn chế gián đoạn nguồn điện.

Ngoài ra, hệ thống còn hỗ trợ công suất đầu ra backup tối đa bằng 2 lần công suất định mức trong thời gian 10 giây. Với model 20kW, điều này tương ứng khả năng quá tải backup lên đến 40kW trong 10 giây theo thông số datasheet.

6. Hỗ trợ tải không cân bằng và tải nửa chu kỳ

S6-EH3P20K-H hỗ trợ tải không cân bằng và tải Half-Wave ở cả phía Grid và Backup.

Đây là tính năng hữu ích trong thực tế bởi phụ tải của nhiều công trình 3 pha không phải lúc nào cũng phân bổ đều giữa các pha.

7. Hỗ trợ ghép song song tối đa 6 thiết bị

Solis cho biết dòng S6-EH3P(12-20)K-H hỗ trợ tối đa 6 thiết bị kết nối song song.

Điều này tạo thêm khả năng mở rộng công suất khi nhu cầu sử dụng điện của công trình tăng lên, thay vì phải thay đổi toàn bộ hệ thống ngay từ đầu.

8. Khả năng AC Coupling cho hệ thống có sẵn

Một ưu điểm đáng chú ý khác là S6-EH3P20K-H hỗ trợ giải pháp AC Coupling, giúp nâng cấp các hệ thống điện mặt trời hòa lưới hiện hữu thành hệ thống có lưu trữ dễ dàng hơn.

Đây là lựa chọn đáng cân nhắc cho những công trình đã có hệ thống điện mặt trời nhưng muốn bổ sung pin lưu trữ để tăng khả năng sử dụng điện mặt trời vào những thời điểm không có nắng.

9. Hiệu suất tối đa lên đến 97,7%

Solis S6-EH3P20K-H có hiệu suất tối đa 97,7%, hiệu suất theo tiêu chuẩn EU đạt 97,5%. Hiệu suất tối đa khi sạc pin từ PV cũng đạt 98,5%, trong khi hiệu suất tối đa khi sạc/xả pin qua AC đạt 97,2%.

Hiệu suất cao giúp hạn chế phần năng lượng bị hao hụt trong quá trình chuyển đổi, từ đó góp phần nâng cao hiệu quả vận hành của toàn bộ hệ thống.

10. Giám sát và kết nối linh hoạt

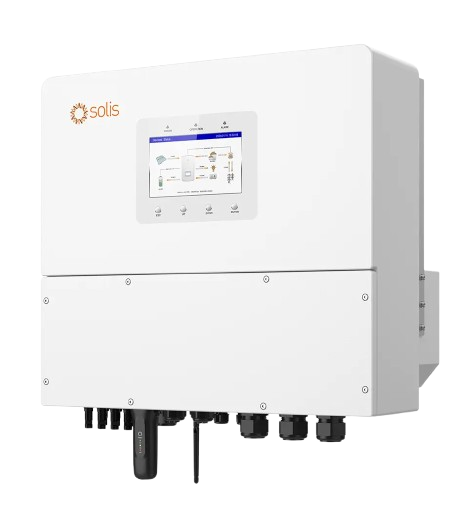

Sản phẩm được trang bị màn hình LCD, Bluetooth và hỗ trợ ứng dụng để theo dõi hệ thống. Về kết nối, biến tần hỗ trợ CAN, RS485, Ethernet và có các tùy chọn Wi-Fi, Cellular, LAN.

Người dùng có thể thuận tiện hơn trong việc theo dõi trạng thái hoạt động của hệ thống và quản lý các thông số vận hành.

Solis S6-EH3P20K-H an toàn và bền bỉ

Bên cạnh hiệu suất, khả năng bảo vệ cũng là yếu tố cần quan tâm khi lựa chọn biến tần Hybrid.

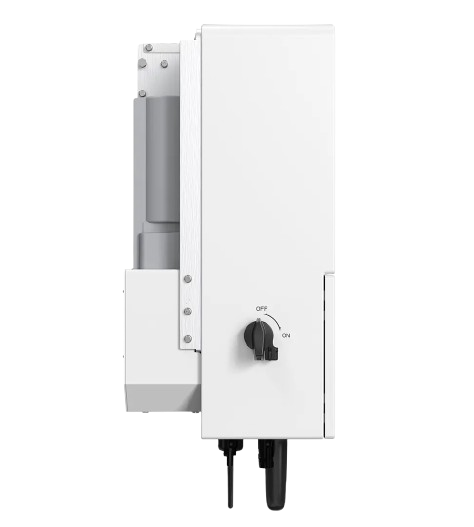

S6-EH3P20K-H được trang bị nhiều chức năng bảo vệ như chống đảo lưới, bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch, bảo vệ ngược cực DC, bảo vệ quá áp PV và bảo vệ ngược cực pin. Sản phẩm cũng tích hợp DC switch và AFCI, trong đó chức năng AFCI cần được kích hoạt.

Biến tần có cấp bảo vệ IP66, dải nhiệt độ môi trường hoạt động từ -25°C đến +60°C và độ cao vận hành tối đa 2.000m.

Đây là những thông số phù hợp với yêu cầu vận hành của hệ thống điện mặt trời trong nhiều điều kiện môi trường khác nhau.

Thông số kỹ thuật Solis 20kW S6-EH3P20K-H

Các thông số trên được tổng hợp từ datasheet S6-EH3P(12-20)K-H của Solis, trong đó model 20K là S6-EH3P20K-H.

Lợi ích khi sử dụng Solis 20kW S6-EH3P20K-H

Tận dụng tối đa nguồn điện mặt trời

Thay vì chỉ sử dụng điện mặt trời vào thời điểm các tấm pin đang phát điện, hệ thống Hybrid cho phép kết hợp với pin lưu trữ để chủ động hơn trong việc sử dụng năng lượng.

Điện mặt trời được tạo ra vào ban ngày có thể phục vụ tải và sạc pin. Khi nhu cầu sử dụng điện tăng hoặc nguồn PV giảm, năng lượng trong pin có thể được đưa trở lại để phục vụ tải.

Chủ động hơn khi mất điện

Nhờ cổng Backup và thời gian chuyển mạch dưới 10ms, S6-EH3P15K-H có thể cung cấp nguồn điện dự phòng cho các tải được thiết kế trong hệ thống khi lưới điện gặp sự cố.

Giảm phụ thuộc vào điện lưới

Việc kết hợp PV, pin lưu trữ và điện lưới giúp người dùng chủ động hơn trong việc phân bổ nguồn điện. Đặc biệt, chức năng peak shaving và nhiều khung giờ sạc/xả có thể tùy chỉnh giúp hệ thống phù hợp hơn với nhu cầu sử dụng thực tế.

Linh hoạt khi thiết kế hệ thống

4 MPPT, hỗ trợ PV công suất lớn, pin điện áp cao và khả năng ghép song song giúp S6-EH3P15K-H có nhiều lựa chọn hơn khi thiết kế hệ thống điện mặt trời Hybrid.

Có thể nâng cấp hệ thống điện mặt trời hiện hữu

Với giải pháp AC Coupling, sản phẩm có thể được sử dụng để nâng cấp các hệ thống điện mặt trời hòa lưới hiện có lên hệ thống có lưu trữ, tùy theo cấu hình thực tế của công trình.

Vì sao nên mua Solis 20kW S6-EH3P20K-H tại Prosolar?

Lựa chọn biến tần Hybrid không chỉ đơn giản là chọn một sản phẩm có công suất phù hợp. Một hệ thống hoạt động hiệu quả còn phụ thuộc vào cách tính toán phụ tải, lựa chọn tấm pin, pin lưu trữ, thiết kế tủ điện, cấu hình backup và phương án lắp đặt.

Tại Prosolar, khách hàng được tư vấn giải pháp theo nhu cầu sử dụng thực tế thay vì chỉ lựa chọn sản phẩm theo công suất.

Sản phẩm Solis phù hợp với nhu cầu thực tế

Prosolar cung cấp và phân phối các giải pháp điện mặt trời, biến tần Hybrid, biến tần bám tải và pin lưu trữ năng lượng mặt trời. Với Solis S6-EH3P15K-H, đội ngũ kỹ thuật có thể tư vấn cấu hình PV, pin lưu trữ và tải phù hợp với từng công trình.

Tư vấn cấu hình hệ thống đồng bộ

Một biến tần tốt cần đi cùng cấu hình hệ thống phù hợp. Prosolar hỗ trợ tư vấn lựa chọn công suất tấm pin, dung lượng pin lưu trữ, phương án đấu nối và thiết kế hệ thống theo nhu cầu sử dụng điện.

Hỗ trợ kỹ thuật

Prosolar có đội ngũ kỹ thuật riêng để hỗ trợ tư vấn, triển khai và xử lý các vấn đề liên quan đến hệ thống điện mặt trời.

Điều này đặc biệt quan trọng đối với hệ thống Hybrid bởi việc cấu hình biến tần, pin lưu trữ và chế độ vận hành cần được thực hiện đúng theo thiết kế.

Đồng hành trong quá trình sử dụng

Không chỉ bán sản phẩm, Prosolar hướng đến việc đồng hành cùng khách hàng trong suốt quá trình triển khai và vận hành hệ thống. Đây là yếu tố giúp khách hàng yên tâm hơn khi đầu tư một hệ thống điện mặt trời có giá trị lớn và sử dụng trong thời gian dài.

Solis 20kW S6-EH3P20K-H phù hợp với ai?

Solis S6-EH3P20K-H là lựa chọn đáng cân nhắc cho:

• Hộ gia đình sử dụng điện 3 pha và có nhu cầu lưu trữ điện.
• Biệt thự, nhà phố có phụ tải điện cao.
• Văn phòng, cửa hàng và cơ sở kinh doanh.
• Nhà xưởng, cơ sở sản xuất có nhu cầu sử dụng điện mặt trời kết hợp lưu trữ.
• Công trình muốn có nguồn điện dự phòng khi mất điện.
• Hệ thống điện mặt trời hòa lưới hiện hữu muốn bổ sung pin lưu trữ.
• Công trình cần giải pháp Hybrid 3 pha công suất 20kW và hỗ trợ pin cao áp.

Việc lựa chọn công suất biến tần và dung lượng pin lưu trữ cần được tính toán dựa trên phụ tải, sản lượng PV, nhu cầu backup và mục tiêu sử dụng điện của từng công trình.

Kết luận

Solis 20kW S6-EH3P20K-H là biến tần Hybrid 3 pha cao áp hướng đến những hệ thống điện mặt trời cần khả năng quản lý đồng thời điện mặt trời, pin lưu trữ, điện lưới và nguồn backup.

Với công suất 20kW, 4 MPPT, hỗ trợ PV lên đến 40kW theo mức khuyến nghị của datasheet, pin Li-ion 120–800V, dòng sạc/xả tối đa 50A, hiệu suất tối đa 97,7%, backup chuyển mạch dưới 10ms và khả năng quá tải backup 200% trong 10 giây, sản phẩm mang đến một nền tảng linh hoạt cho hệ thống điện mặt trời Hybrid 3 pha.
Nếu bạn đang tìm kiếm giải pháp lắp điện mặt trời, lắp điện năng lượng mặt trời, bổ sung pin lưu trữ NLMT, triển khai biến tần Hybrid hoặc nâng cấp hệ thống điện mặt trời hiện hữu, Solis S6-EH3P20K-H có thể là một lựa chọn phù hợp để đưa vào phương án thiết kế.
